Tabele wyników

Na liście narzędzi pojawiły się nowe kategorie wyników 'Projektowanie konstrukcji betonowych', które kontrolują wyniki prętów.

Stopnie wykorzystania na prętach

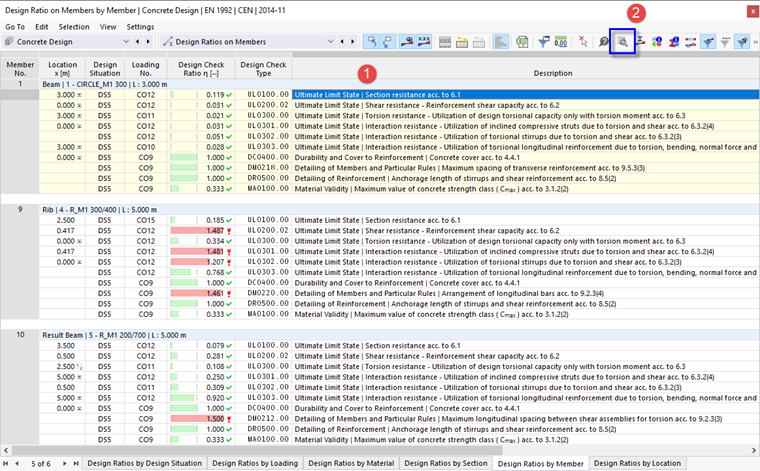

Wybierz kategorię Współczynniki obliczeniowe na prętach (1). Współczynniki obliczeniowe każdego pręta są wymienione według różnych kryteriów w pięciu tabelach. Ustawić tabelę Współczynniki obliczeniowe według pręta (2).

Wartości wymienione w kolumnie 'Współczynnik kontroli obliczeń' stanowią iloraz warunków SGN ('UL') i szczegółów ('DM' i 'DR '). Na przykład, 'UL0200.02' reprezentuje sprawdzenie nośności na ścinanie zgodnie z EN 1992-1-1, 6.2.

Wymiarowanie słupa zostało zweryfikowane, ale należy zwrócić uwagę na stopnie wykorzystania żebra. Niektóre lokalizacje znajdują się bezpośrednio przy lub w pobliżu podpór słupa lub ściany, dlatego nie są one istotne dla obliczeń ścinania. Niektóre ostrzeżenia odnoszą się jednak do niespełnionych warunków weryfikacji, które należy później przeanalizować graficznie (patrz rozdział Wyniki graficzne).

Aby zredukować zawartość tabeli należy nacisnąć klawisz Menedżer tabeli wyników na pasku narzędzi tabeli (3). 'Menedżer tabel wyników' zostaje otwarty.

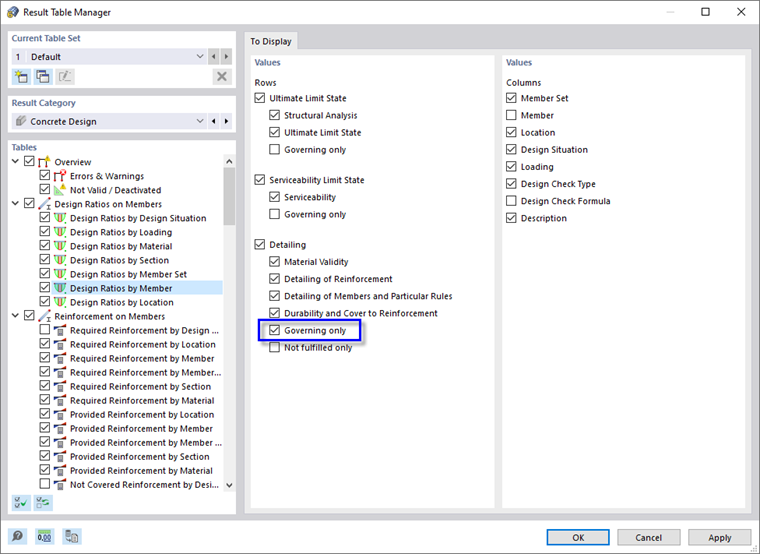

Zaznacz pole wyboru Tylko decydujące w wierszach 'Szczegóły'. Po kliknięciu przycisku OK tabela zostaje zredukowana do najważniejszych wyników.

Aby sprawdzić szczegóły wymiarowania SGN słupa, należy na przykład wybrać pierwszy wiersz jego wyników (1). 'UL01100.00' przedstawia sprawdzenie nośności przekroju zgodnie z EN 1992-1-1, 6.1 z uwzględnieniem nominalnego momentu drugiego rzędu. Następnie nacisnąć klawisz Szczegóły obliczeniowe na pasku narzędzi tabeli (2).

Otworzy się okno 'Szczegóły kontroli projektu'.

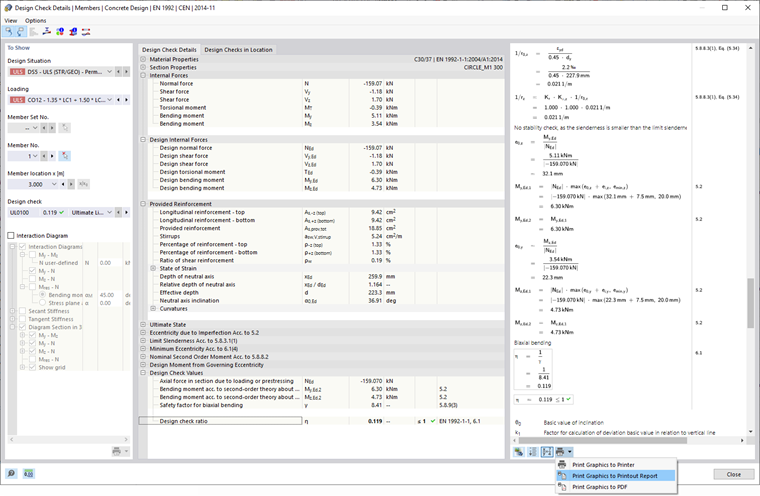

W tym oknie prezentowane są wszystkie parametry obliczeń i odpowiednie równania. Naciskając przycisk Przełącz widok wzoru w prawym dolnym rogu, można przełączać się między wartościami lub symbolami wyświetlanymi we wzorach obliczeń.

Aby wydrukować szczegóły, należy kliknąć przycisk Przycisk listy obok przycisku Drukuj . Należy wybrać opcję Drukuj grafikę do protokołu. Równania tej kontroli obliczeń są eksportowane do raportu bez jego otwierania.

Wróć do tabel, klikając przycisk Zamknij.

Zbrojenie na prętach

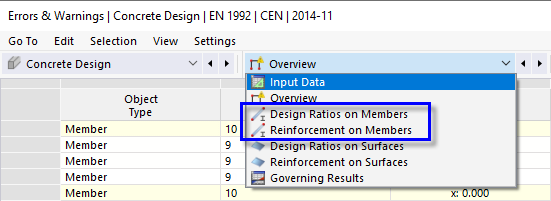

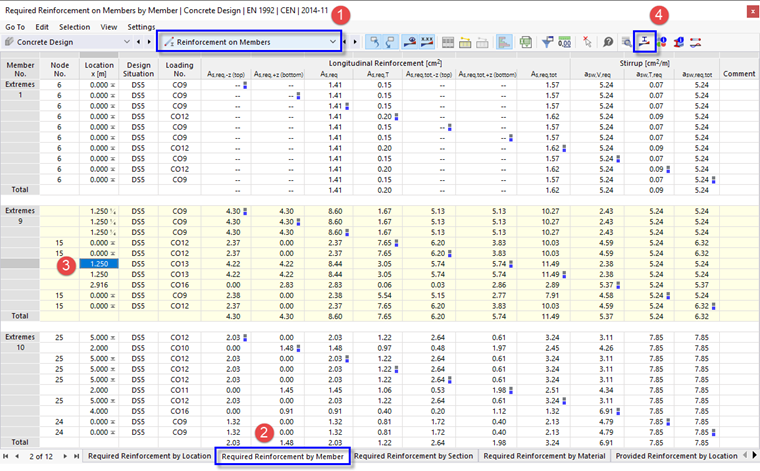

Na pasku narzędzi tabeli wybierz kategorię Zbrojenie na prętach (1), jak pokazano na obrazku Kategorie dla wyników prętów. Zbrojenie każdego pręta jest ponownie wymienione w kilku tabelach według różnych kryteriów. Ustawić tabelę Wymagane zbrojenie według pręta (2).

W tej tabeli dla każdego pręta podane są wartości ekstremalne wymaganego zbrojenia. Maksymalne pola powierzchni dla każdej kategorii zbrojenia są oznaczone symbolami Maksymalna . Można również sprawdzić, które kombinacje obciążeń wymagają maksymalnego zbrojenia.

Tak jak poprzednio, szczegóły obliczeń można sprawdzić w oknie dialogowym 'Szczegóły kontroli konstrukcji' (patrz ilustracja Szczegóły kontroli): Należy wybrać linię, a następnie nacisnąć klawisz Szczegóły obliczeniowe na pasku narzędzi tabeli.

Wskazówka

Tabela 'Wymagane zbrojenie według pręta' zawiera maksymalne pola powierzchni zbrojenia każdego pręta. Wyniki dla każdego pręta są dostępne w tabeli 'Wymagane zbrojenie według położenia'.

W celu sprawdzenia naprężeń w prętach zbrojeniowych na wykresie należy wybrać linię wymaganego pola przekroju dolnego zbrojenia pręta nr. 9, na przykład (3). Następnie nacisnąć klawisz Wykres w przekroju na pasku narzędzi tabeli (4).

Otworzy się okno 'Wykresy wyników w przekroju'.

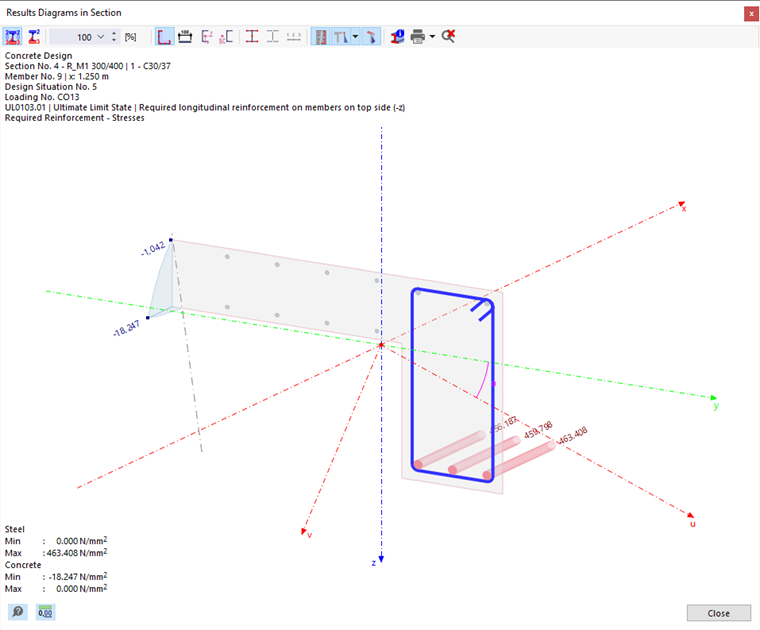

Wykres przedstawia naprężenia w prętach zbrojeniowych i naprężenia w betonie. Przyciski na pasku narzędzi umożliwiają sterowanie grafiką i drukowanie wykresu.

Wróć do tabel, klikając przycisk Zamknij.
