Installation

Das Rhino / Grasshopper-RFEM-Plugin wird nicht automatisch mit RFEM 6 installiert und muss manuell installiert werden. Das Installationsverfahren hängt von der installierten Version von RFEM 6 ab. Um das Plugin zu installieren, müssen RFEM 6 und Rhino bereits auf dem Computer installiert sein.

RFEM-Versionen 6.06.0002 bis RFEM 6.16.0001

Ab den RFEM-Versionen 6.06.0002 bis 6.16.0001 wird das Rhino / Grasshopper-RFEM-Plugin über den Rhino Package Manager installiert.

Unterstützte Rhino-Versionen:

• Rhino 7 (ab Rhino-Version 7.34)
• Rhino 8
• Bei der Verwendung von Rhino 7 oder Rhino 8 in einer .NET Framework-Umgebung verwenden Sie die Plugin-Versionen beginnend mit „7". Bei der Verwendung von Rhino 8 in einer .NET Core-Umgebung verwenden Sie die Plugin-Versionen beginnend mit „8".

Installation über den Rhino Package Manager

1. Öffnen Sie Rhino.

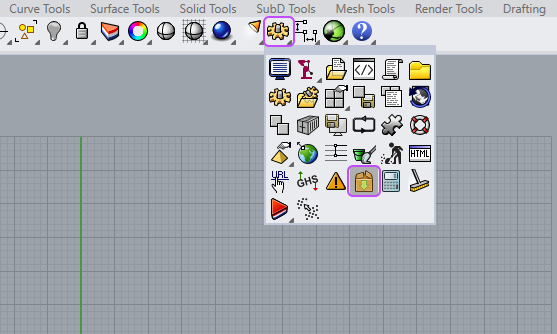

2. Öffnen Sie den Package Manager.
3. Suchen Sie nach dem Dlubal-Plugin.
4. Wählen Sie die Plugin-Version aus, die Ihrer Rhino-Version entspricht.
5. Aktivieren Sie den Webservice in den Dlubal-Programmoptionen.

FAQ 005306 | Webservices aktivieren

Die Versionsnummerierung des Plugins entspricht der RFEM-Version. Beispiel: RFEM 6.06.0002 → Dlubal-Plugin 6.606.2.1

Idealerweise sollte die zur installierten RFEM-Hauptversion passende Plugin-Version verwendet werden. Ist diese Version nicht verfügbar, kann die nächstätere kompatible Version installiert werden.

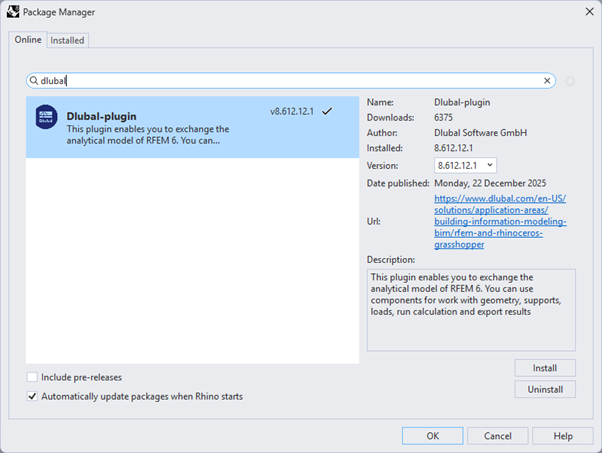

Paket-Manager

Ab RFEM 6.16.0002

Mit der Version 8.616.2.1 wurde das Dlubal-Plugin von der SOAP-API auf die gRPC-API migriert. Aufgrund dieser Migration kann die .NET Framework-spezifische Lösung nicht mehr angeboten werden. Das Plugin läuft nun nur noch in einer Rhino 8- und .NET Core-Umgebung. Zusätzlich empfehlen wir, das Plugin nur mit der entsprechenden RFEM 6-Version zu verwenden. Diese Information finden Sie in der Beschreibung im Package Manager.

Um die Kompatibilität zwischen Plugin- und RFEM-Versionen besser zu überwachen, empfehlen wir, automatische Updates im Package Manager zu deaktivieren.

Rhino Package Manager

RFEM-Versionen bis einschließlich 6.06.0001 (Legacy)

Für RFEM-Versionen bis einschließlich 6.06.0001 wird offiziell nur Rhino 7 unterstützt.

Installationsschritte

1. Schließen Sie Rhino, falls es ausgeführt wird.
2. Navigieren Sie zu folgendem Ordner: C:\Program Files\Dlubal\RFEM 6.xx\tools\RhinoPlugin
3. Führen Sie die Datei DlubalRfem6Plugin.rhi durch Doppelklicken aus.
4. Starten Sie Rhino.

Nach der Installation sollte das Plugin sowohl in Rhino als auch in Grasshopper verfügbar sein.

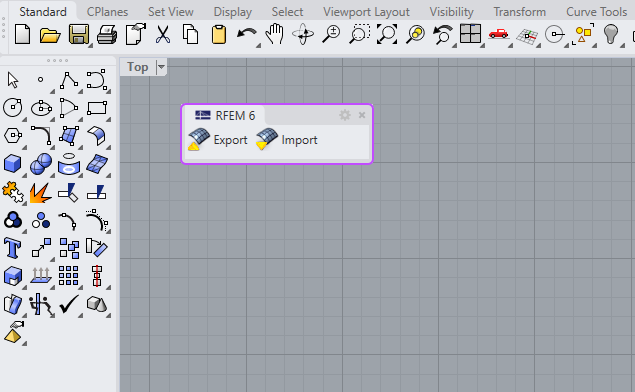

Rhino

Rhino

Grasshopper

Grasshopper

Aktivieren des Webservice

Um den Datenaustausch zwischen Grasshopper und RFEM zu ermöglichen, muss der Webservice in RFEM aktiviert werden:

1. Öffnen Sie RFEM.
2. Gehen Sie zu Optionen → Programmoptionen.
3. Aktivieren Sie den Webservice.

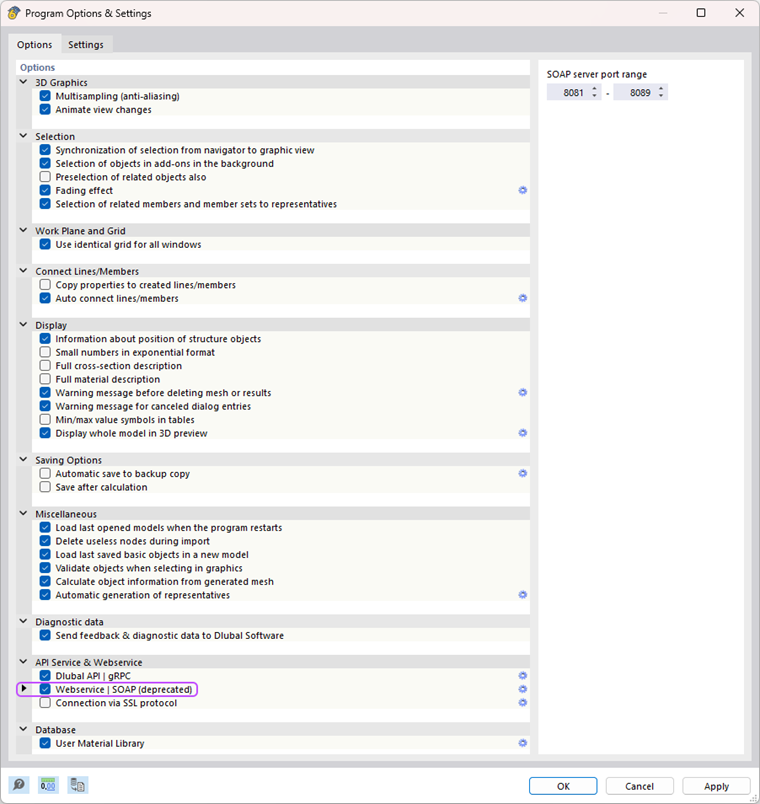

Programmoptionen und Einstellungen | Webservice | SOAP (veraltet)

Umstieg von der alten Installationsmethode auf den Package Manager

Wenn das Plugin zuvor manuell installiert wurde, müssen die vorhandenen Plugin-Ordner entfernt werden, bevor die Installation über den Package Manager erfolgt.

Je nach Installationstyp befinden sich die Plugin-Ordner in einem der folgenden Pfade:

Lokale Installation

C:\Users\Benutzername\AppData\Roaming\McNeel\Rhinoceros\7.0\Plug-ins
