Instalace

Plugin Rhino / Grasshopper-RFEM není instalován automaticky spolu s RFEM 6 a je nutné jej nainstalovat ručně. Postup instalace závisí na nainstalované verzi RFEM 6. Pro instalaci pluginu musí být již v počítači nainstalován RFEM 6 a Rhino.

Verze RFEM 6.06.0002 až RFEM 6.16.0001

Od verzí RFEM 6.06.0002 do 6.16.0001 se plugin Rhino / Grasshopper-RFEM instaluje pomocí Rhino Package Manager.

Podporované verze Rhina:

• Rhino 7 (od verze Rhino 7.34)
• Rhino 8
• Při použití Rhino 7 nebo Rhino 8 v prostředí .NET Framework použijte verze pluginu začínající „7“. Při použití Rhino 8 v prostředí .NET Core použijte verze pluginu začínající „8“.

Instalace prostřednictvím Rhino Package Manager

1. Otevřete Rhino.

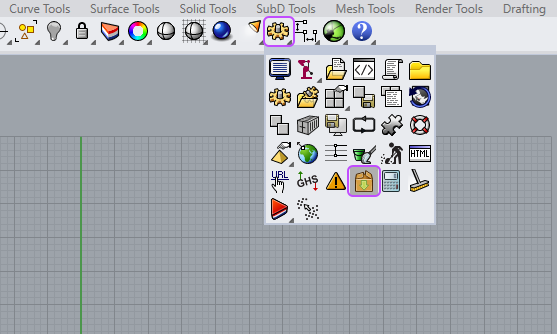

2. Otevřete Package Manager.
3. Vyhledejte Dlubal plugin.
4. Vyberte verzi pluginu odpovídající vaší verzi Rhina.
5. Povolte webovou službu v programových možnostech programu Dlubal.

FAQ 005306 | Aktivace webových služeb

Číslování verzí pluginu odpovídá verzi RFEM. Příklad: RFEM 6.06.0002 → Dlubal plugin 6.606.2.1

V ideálním případě by měla být použita verze pluginu odpovídající nainstalované hlavní verzi RFEM. Pokud tato verze není k dispozici, lze nainstalovat nejbližší starší kompatibilní verzi.

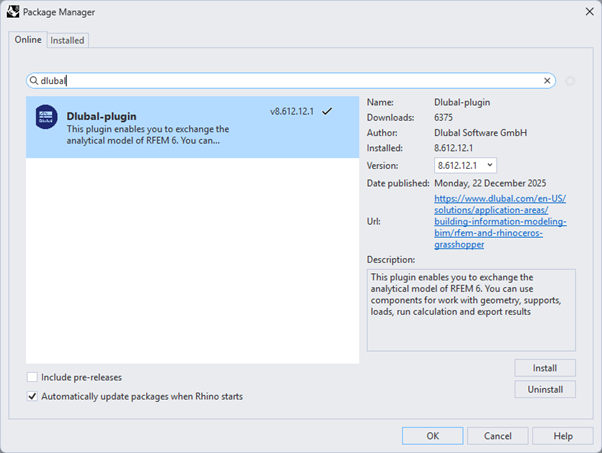

Správce balíčků

Od RFEM 6.16.0002

Ve verzi 8.616.2.1 byl plugin Dlubal převeden z rozhraní SOAP API na gRPC API. V důsledku této migrace již nelze nabízet řešení specifické pro .NET Framework. Plugin nyní běží pouze v prostředí Rhino 8 a .NET Core. Doporučujeme navíc používat plugin pouze s odpovídající verzí RFEM 6. Tyto informace naleznete v popisu v Package Manager.

Pro lepší sledování kompatibility pluginu a verzí RFEM doporučujeme v Package Manager zakázat automatické aktualizace.

Rhino Package Manager

Verze RFEM do 6.06.0001 včetně (starší verze)

Pro verze RFEM do 6.06.0001 včetně je oficiálně podporováno pouze Rhino 7.

Kroky instalace

1. Zavřete Rhino, pokud je spuštěno.
2. Přejděte do následující složky: C:\Program Files\Dlubal\RFEM 6.xx\tools\RhinoPlugin
3. Spusťte soubor DlubalRfem6Plugin.rhi dvojitým kliknutím.
4. Spusťte Rhino.

Po instalaci by měl být plugin k dispozici jak v Rhino, tak v Grasshopper.

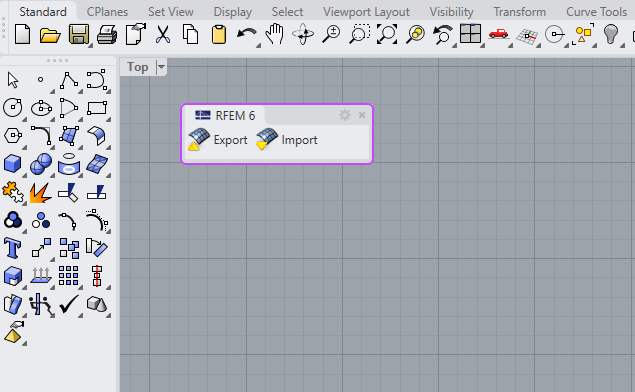

Rhino

Rhino

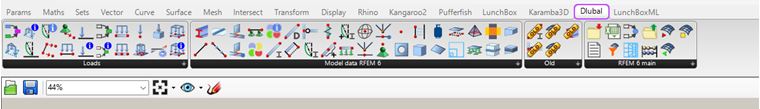

Grasshopper

Grasshopper

Povolení webové služby

Aby bylo možné umožnit přenos dat mezi Grasshopper a RFEM, musí být v RFEM aktivována webová služba:

1. Otevřete RFEM.
2. Přejděte na Možnosti → Programové možnosti.
3. Povolte webovou službu.

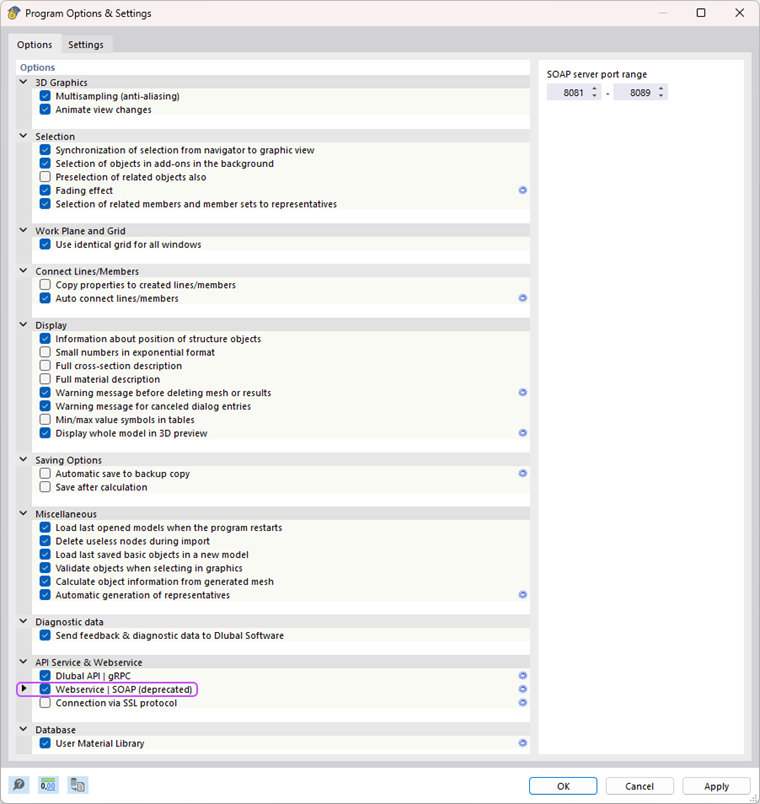

Možnosti programu a nastavení | Webová služba | SOAP (zastaralé)

Přechod ze starší metody instalace na Package Manager

Pokud byl plugin dříve nainstalován ručně, je nutné před instalací prostřednictvím Package Manager odstranit stávající složky pluginu.

V závislosti na typu instalace se složky pluginu mohou nacházet v jedné z následujících cest:

Místní instalace

C:\Users\username\AppData\Roaming\McNeel\Rhinoceros\7.0\Plug-ins
