Instalación

El plugin Rhino / Grasshopper-RFEM no se instala automáticamente con RFEM 6 y debe instalarse manualmente. El procedimiento de instalación depende de la versión de RFEM 6 instalada. Para instalar el plugin, RFEM 6 y Rhino ya deben estar instalados en la computadora.

Versiones de RFEM 6.06.0002 y posteriores (Recomendado)

Para las versiones de RFEM 6.06.0002 y posteriores, el plugin Rhino / Grasshopper-RFEM se instala usando el Administrador de Paquetes de Rhino. Este es el método de instalación recomendado para las versiones actuales de RFEM y proporciona la manera más sencilla de instalar y actualizar el plugin.

Versiones de Rhino compatibles:

• Rhino 7 (a partir de la versión 7.34)
• Rhino 8

Instalación a través del Administrador de Paquetes de Rhino

1. Abre Rhino.
2. Abre el Administrador de Paquetes.
3. Busca el Plugin Dlubal.
4. Selecciona la versión del plugin correspondiente a tu versión de Rhino: Versiones que comiencen con 7.* → Rhino 7 / Versiones que comiencen con 8.* → Rhino 8.

La numeración de la versión del plugin corresponde a la versión de RFEM. Ejemplo: RFEM 6.06.0002 → Plugin Dlubal 6.606.2.1

Idealmente, se debería usar la versión del plugin que coincida con la versión principal de RFEM instalada. Si esta versión no está disponible, se puede instalar la versión compatible más antigua.

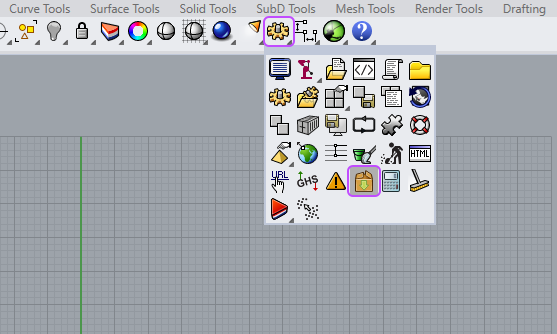

Versión compatible

Administrador de paquetes

Versiones de RFEM hasta e incluyendo 6.06.0001 (Legado)

Para versiones de RFEM hasta e incluyendo la 6.06.0001, solo se admite oficialmente Rhino 7.

Pasos de Instalación

1. Cierra Rhino si está en ejecución.
2. Navega a la siguiente carpeta: C:\Program Files\Dlubal\RFEM 6.xx\tools\RhinoPlugin
3. Ejecuta el archivo DlubalRfem6Plugin.rhi haciendo doble clic en él.
4. Inicia Rhino.

Después de la instalación, el plugin debería estar disponible tanto en Rhino como en Grasshopper.

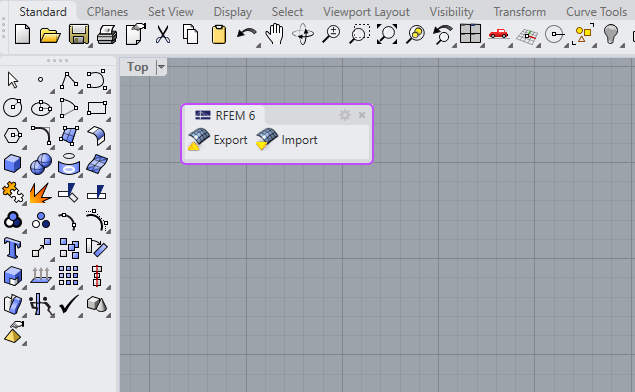

Rhino

Rhino

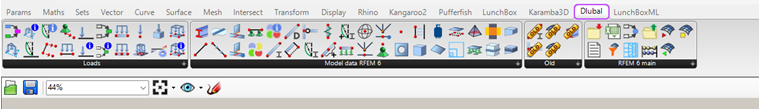

Grasshopper

Grasshopper

Activación del Webservice

Para permitir el intercambio de datos entre Grasshopper y RFEM, se debe activar el Webservice en RFEM:

1. Abre RFEM.
2. Ve a Opciones → Opciones del Programa.
3. Activa el Webservice.

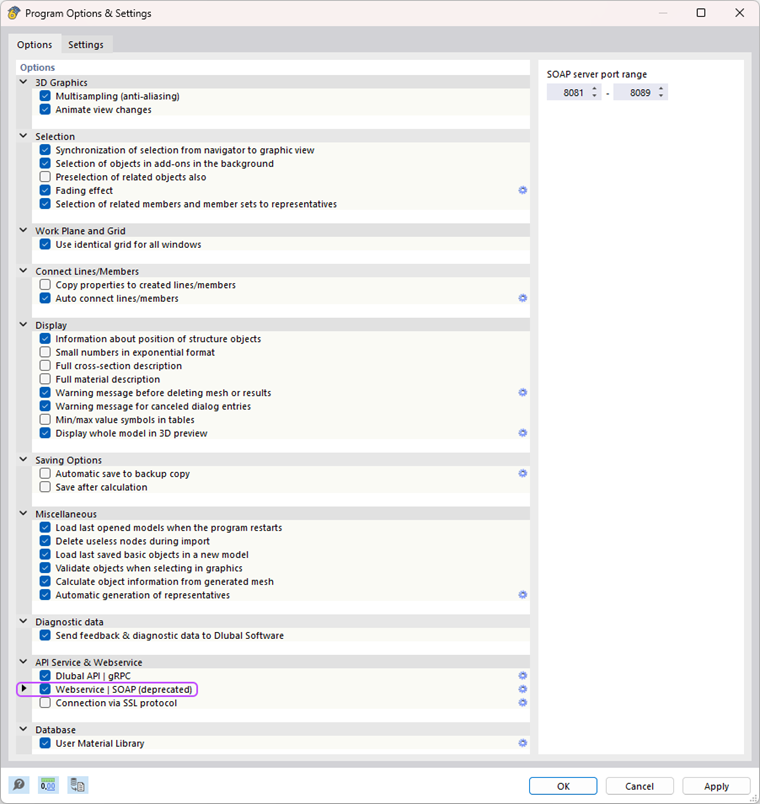

Opciones de programa y configuración | Servicio web | SOAP (obsoleto)

Cambio del Método de Instalación Antiguo al Administrador de Paquetes

Si el plugin se instaló previamente de manera manual, los directorios de plugins existentes deben ser eliminados antes de la instalación mediante el Administrador de Paquetes.

Dependiendo del tipo de instalación, los directorios de plugins pueden ubicarse en una de las siguientes rutas:

Instalación Local

C:\Users\nombre de usuario\AppData\Roaming\McNeel\Rhinoceros\7.0\Plug-ins
