Instalacja

Wtyczka Rhino / Grasshopper-RFEM nie jest instalowana automatycznie razem z programem RFEM 6 i musi zostać zainstalowana ręcznie. Procedura instalacji zależy od zainstalowanej wersji programu RFEM 6. Aby zainstalować wtyczkę, programy RFEM 6 i Rhino muszą być już zainstalowane na komputerze.

Wersje RFEM od 6.06.0002 do RFEM 6.16.0001

Od wersji RFEM 6.06.0002 do 6.16.0001 wtyczka Rhino / Grasshopper-RFEM jest instalowana za pomocą Rhino Package Manager.

Obsługiwane wersje Rhino:

• Rhino 7 (od wersji Rhino 7.34)
• Rhino 8
• W przypadku używania Rhino 7 lub Rhino 8 w środowisku .NET Framework należy używać wersji wtyczki zaczynających się od „7.”. W przypadku używania Rhino 8 w środowisku .NET Core należy używać wersji wtyczki zaczynających się od „8.”.

Instalacja za pomocą Rhino Package Manager

1. Otwórz program Rhino.

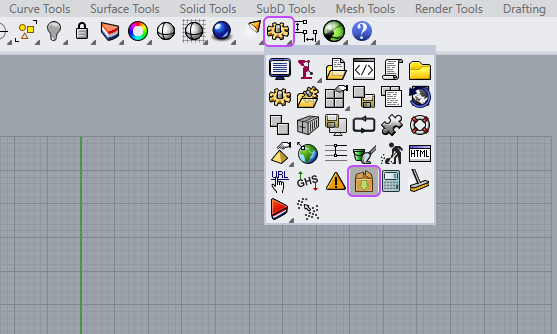

2. Otwórz Package Manager.
3. Wyszukaj Dlubal Plugin.
4. Wybierz wersję wtyczki odpowiadającą Twojej wersji Rhino.
5. Włącz Webservices w opcjach programu Dlubal.

FAQ 005306 | Aktywacja Webservice

Numeracja wersji wtyczki odpowiada wersji programu RFEM. Przykład: RFEM 6.06.0002 → wtyczka Dlubal 6.606.2.1

Ideally, należy używać wersji wtyczki zgodnej z zainstalowaną wersją główną programu RFEM. Jeśli ta wersja nie jest dostępna, można zainstalować następną starszą wersję zgodną (kompatybilną).

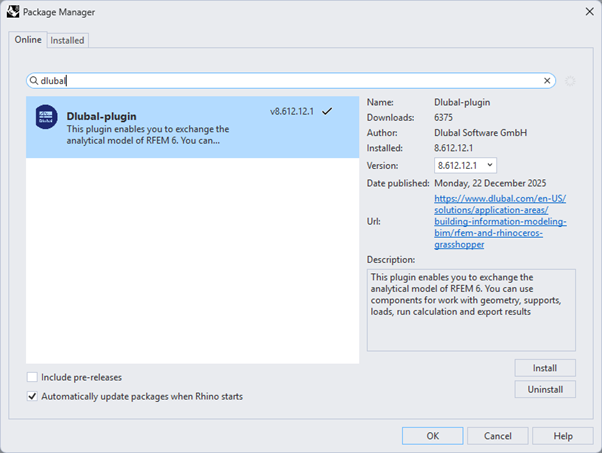

Menedżer pakietów

Od wersji RFEM 6.16.0002

Od wersji 8.616.2.1 wtyczka Dlubal została przeniesiona z SOAP API na gRPC API. W związku z tą migracją rozwiązanie specyficzne dla .NET Framework nie może być już oferowane. Wtyczka działa obecnie tylko w środowisku Rhino 8 i .NET Core. Dodatkowo zalecamy używanie wtyczki tylko z odpowiednią wersją programu RFEM 6. Informacje te można znaleźć w opisie w Package Manager.

Aby lepiej monitorować kompatybilność wersji wtyczki i programu RFEM, zalecamy wyłączenie automatycznych aktualizacji w Package Manager.

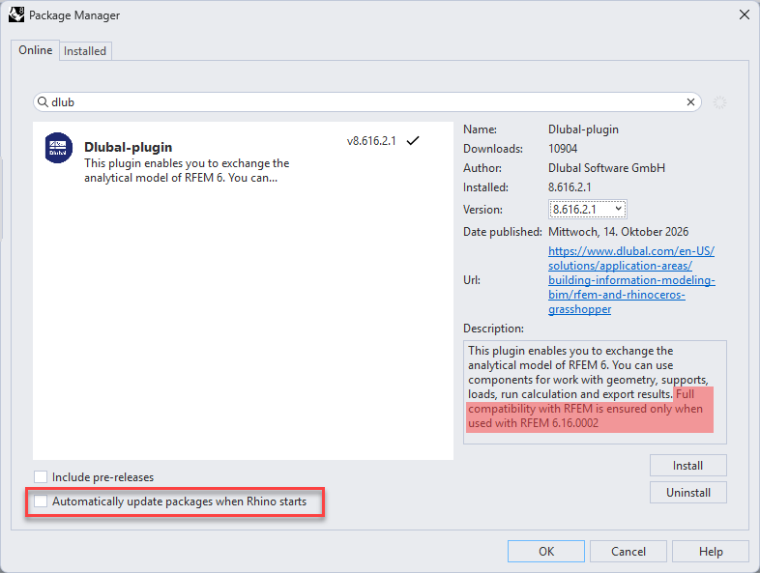

Rhino Package Manager

Wersje RFEM do 6.06.0001 włącznie (starsze)

Dla wersji RFEM do 6.06.0001 włącznie oficjalnie obsługiwany jest tylko Rhino 7.

Kroki instalacji

1. Zamknij program Rhino, jeśli jest uruchomiony.
2. Przejdź do następującego folderu: C:\Program Files\Dlubal\RFEM 6.xx\tools\RhinoPlugin
3. Uruchom plik DlubalRfem6Plugin.rhi poprzez dwukrotne kliknięcie.
4. Uruchom program Rhino.

Po instalacji wtyczka powinna być dostępna zarówno w programie Rhino, jak i Grasshopper.

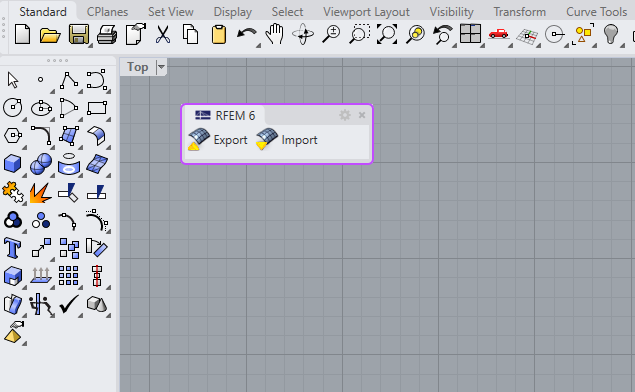

Rhino

Rhino

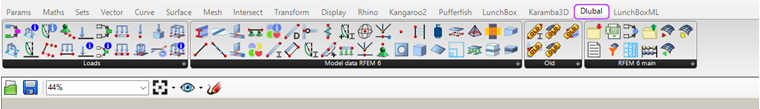

Grasshopper

Grasshopper

Włączanie Webservice

Aby umożliwić wymianę danych między Grasshopper a RFEM, należy aktywować Webservice w programie RFEM:

1. Otwórz program RFEM.
2. Przejdź do Options → Program Options.
3. Włącz Webservice.

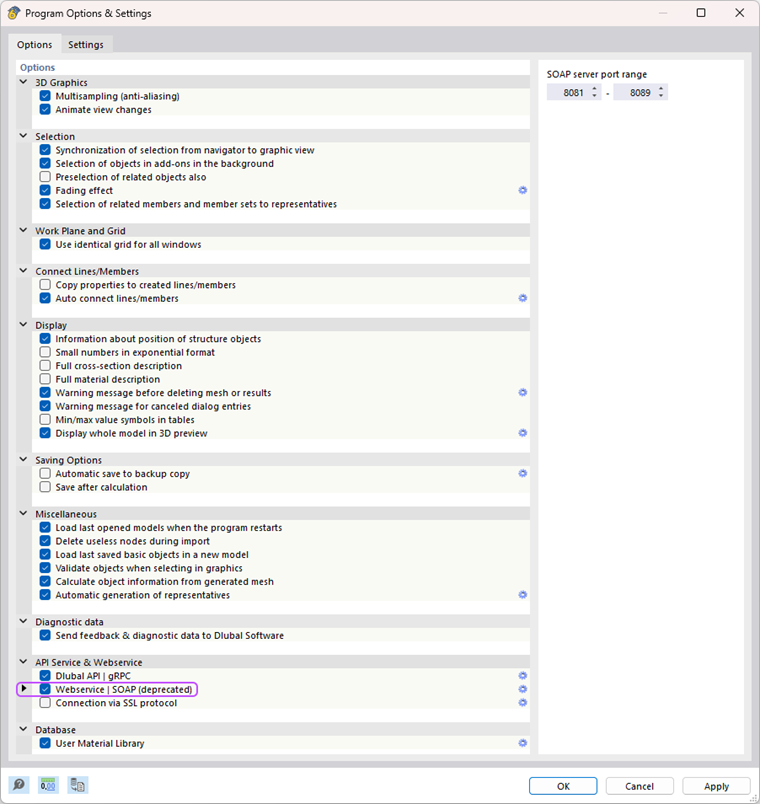

Opcje programu i ustawienia | Webservice | SOAP (Przestarzałe)

Przejście ze starej metody instalacji na Package Manager

Jeśli wtyczka była wcześniej instalowana ręcznie, przed instalacją za pomocą Package Manager należy usunąć istniejące foldery wtyczki.

W zależności od typu instalacji foldery wtyczki mogą znajdować się w jednej z następujących ścieżek:

Instalacja lokalna

C:\Users\username\AppData\Roaming\McNeel\Rhinoceros\7.0\Plug-ins
