Installazione

Il plugin Rhino / Grasshopper-RFEM non è installato automaticamente con RFEM 6 e deve essere installato manualmente. La procedura di installazione dipende dalla versione installata di RFEM 6. Per installare il plugin, RFEM 6 e Rhino devono essere già installati sul computer.

Versioni RFEM 6.06.0002 e successive (consigliato)

Per le versioni RFEM 6.06.0002 e successive, il plugin Rhino / Grasshopper-RFEM è installato utilizzando il Rhino Package Manager. Questo è il metodo di installazione consigliato per le versioni RFEM correnti e offre la modalità più semplice per installare e aggiornare il plugin.

Versioni di Rhino supportate:

• Rhino 7 (a partire dalla versione 7.34 di Rhino)
• Rhino 8

Installazione tramite Rhino Package Manager

1. Aprire Rhino.
2. Aprire il Package Manager.
3. Cercare Dlubal Plugin.
4. Selezionare la versione del plugin corrispondente alla versione di Rhino: Versioni che iniziano con 7.* → Rhino 7 / Versioni che iniziano con 8.* → Rhino 8.

La numerazione della versione del plugin corrisponde alla versione di RFEM. Esempio: RFEM 6.06.0002 → Plugin Dlubal 6.606.2.1

Idealmente, si dovrebbe utilizzare la versione del plugin corrispondente alla versione principale di RFEM installata. Se questa versione non è disponibile, è possibile installare la versione compatibile immediatamente precedente.

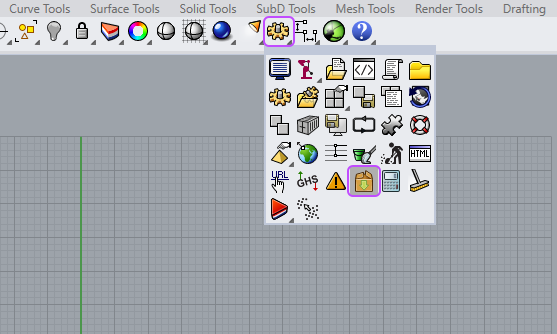

Versione compatibile

Gestore dei pacchetti

Versioni RFEM fino alla 6.06.0001 (Legacy)

Per le versioni RFEM fino alla 6.06.0001 inclusa, è ufficialmente supportato solo Rhino 7.

Passaggi di installazione

1. Chiudere Rhino se è in esecuzione.
2. Navigare alla seguente cartella: C:\Program Files\Dlubal\RFEM 6.xx\tools\RhinoPlugin
3. Eseguire il file DlubalRfem6Plugin.rhi facendo doppio clic su di esso.
4. Avviare Rhino.

Dopo l'installazione, il plugin dovrebbe essere disponibile sia in Rhino che in Grasshopper.

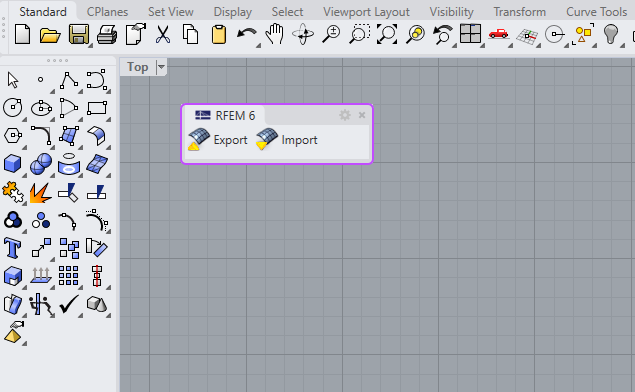

Rhino

Rhino

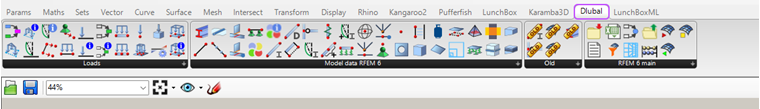

Grasshopper

Grasshopper

Attivazione del Webservice

Per abilitare lo scambio dati tra Grasshopper e RFEM, il Webservice deve essere attivato in RFEM:

1. Aprire RFEM.
2. Andare su Opzioni → Opzioni del programma.
3. Abilitare il Webservice.

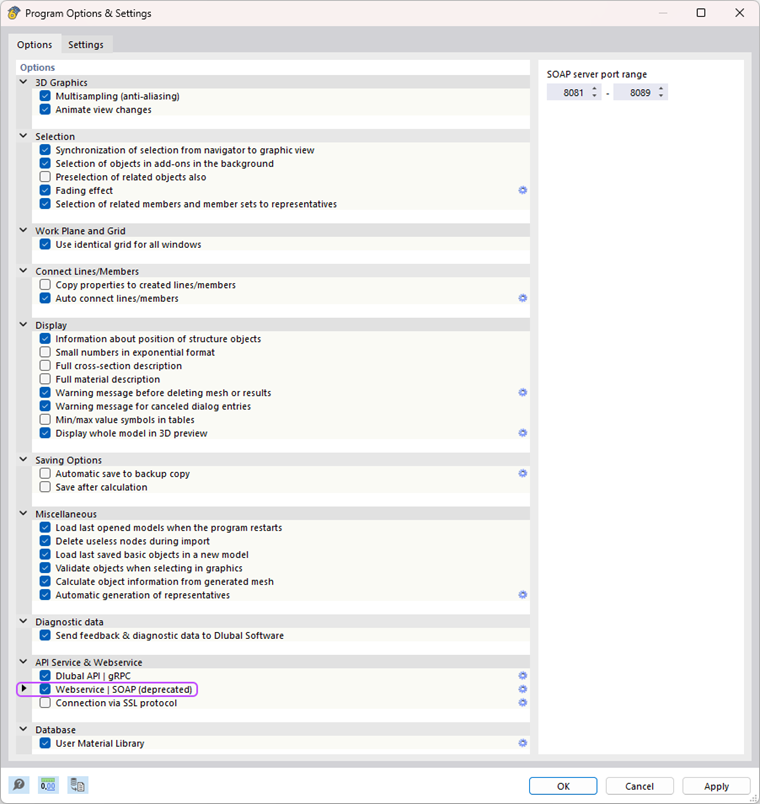

Opzioni del programma e Impostazioni | Webservice | SOAP (deprecato)

Passaggio dal vecchio metodo di installazione al Package Manager

Se il plugin è stato precedentemente installato manualmente, le cartelle plugin esistenti devono essere rimosse prima di procedere all'installazione tramite il Package Manager.

A seconda del tipo di installazione, le cartelle del plugin potrebbero trovarsi in uno dei seguenti percorsi:

Installazione locale

C:\Users\username\AppData\Roaming\McNeel\Rhinoceros\7.0\Plug-ins
