Résultats graphiques

Vous pouvez également examiner graphiquement les résultats du dimensionnement sur le modèle, ce qui vous donne une meilleure compréhension des conditions de chaque surface.

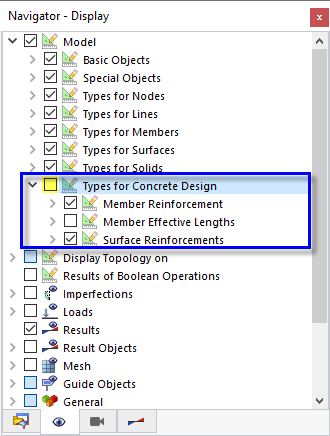

Pour une meilleure visualisation des résultats, désactivez l’affichage des armatures en barres et des armatures de maillage : sélectionnez le Navigateur – Affichage en cliquant sur l’onglet . Dans l’arborescence « Modèle », décochez la case Armature.

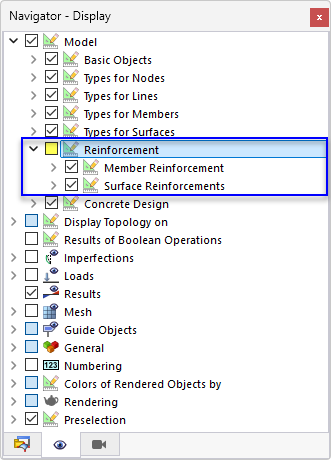

Désactivation des armatures

Définissez le Navigateur – Résultats en cliquant sur l’onglet . Dans la partie supérieure, les résultats de dimensionnement du béton sont répartis en deux catégories principales : « Vérifications de dimensionnement » et « Armature ».

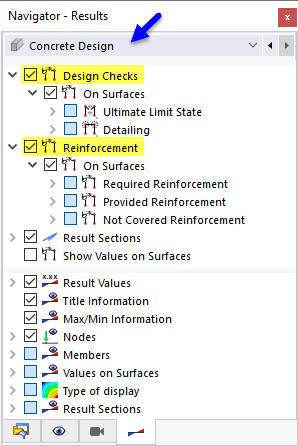

Catégories principales pour les résultats de la « Vérification du béton »

Les éléments « Vérifications de dimensionnement » correspondent à ceux des tableaux « Taux de ferraillage sur les surfaces », les éléments « Armature » à ceux des tableaux « Armature sur les surfaces » (voir le chapitre Result Tables).

De plus, les valeurs le long des « Sections de résultats » (définies dans la partie 1) sont affichées par défaut. Vous pouvez décocher cette case pour une visualisation exclusive des résultats des surfaces.

Vérifications de dimensionnement

Les vérifications de dimensionnement sont réparties en résultats « État limite ultime » et « Détail ». Sélectionnez l’élément a_{s,dim1,-z(top)} / a_{s,prov1,-z(top)} de la catégorie ELU. Les rapports entre les aires d’armature requises et les aires d’armature fournies sont affichés. Ils se rapportent à l’armature principale située sur la face supérieure de chaque surface.

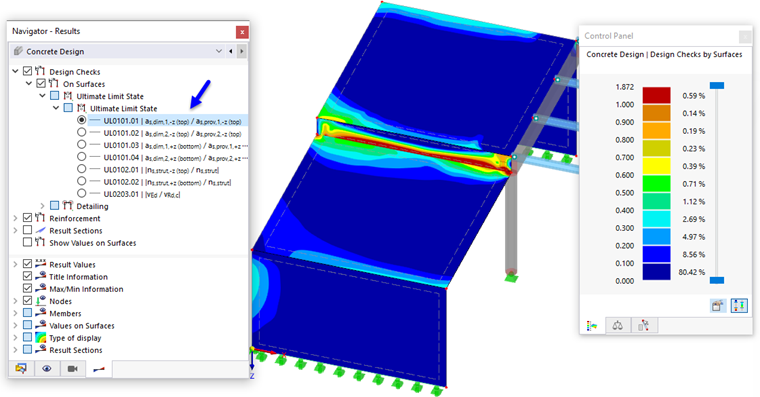

Ratios de vérification de l’armature primaire sur les faces supérieures des surfaces

Les rapports sont respectés dans les dalles et les voiles, sauf pour la surface de liaison où les rapports sont supérieurs à 1 dans certaines zones. Cette Surface 6 représente virtuellement une poutre profonde. Pour la vérifier comme une surface, il faudrait augmenter son armature principale. Une solution adéquate peut toutefois être obtenue au moyen d’un dimensionnement de barre avec la « Poutre de résultats » (voir le chapitre Result Beam).

Pour exclure les résultats de dimensionnement de la surface de liaison de l’affichage des rapports, cliquez sur l’onglet du panneau de commande (1).

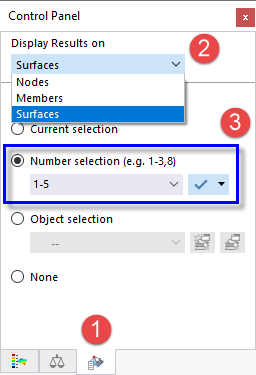

Contrôle de l’affichage via « Sélection par numéro »

Dans la zone « Afficher les résultats sur », sélectionnez l’option Surfaces dans la liste (2). Définissez ensuite la Sélection par numéro et saisissez 1-5 dans le champ de texte ci-dessous (3). Lorsque vous cliquez sur le bouton à côté, les résultats de la Surface 6 ne sont plus affichés.

Sélectionnez l’élément a_{s,dim1,+z(bottom)} / a_{s,prov1,+z(bottom)} de la catégorie ELU pour afficher les rapports de l’armature principale située sur les faces inférieures. Revenez à l’aperçu des couleurs du panneau en cliquant sur l’onglet .

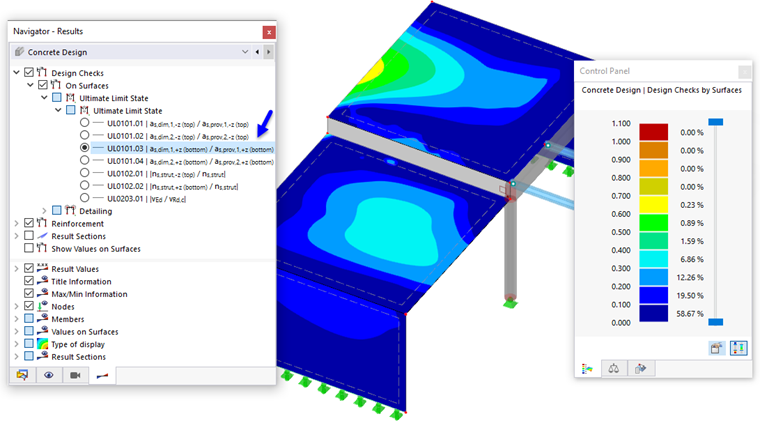

Ratios de vérification des armatures primaires sur les faces inférieures des surfaces – Sans surface de connexion

Sélectionnez l’élément v_Ed / v_Rd,c pour vérifier les rapports de la résistance au cisaillement et de la capacité au cisaillement sans armature.

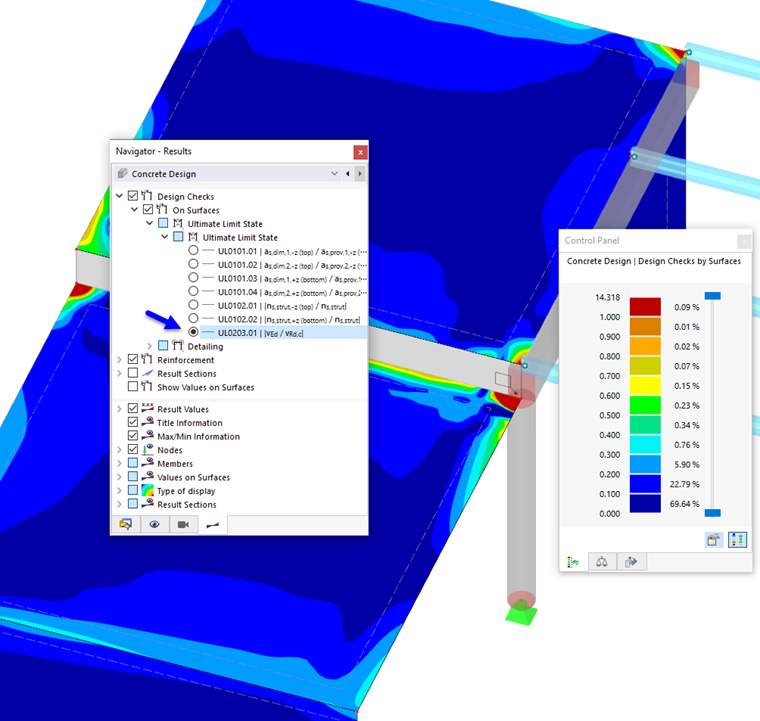

Rapports de vérification des efforts tranchants

Vous pouvez voir quelques pics rouges dans les angles des dalles. Zoomez sur la zone près du poteau pour examiner de plus près les vérifications de dimensionnement supérieures à 1. Les rapports rouge foncé se situent dans le diamètre de la section du poteau et à proximité. Ils peuvent être qualifiés de singularités, expliquées dans le chapitre Non-Designable Results.

Armature

L’affichage graphique de l’armature est réparti en deux catégories : « Armature requise » et « Armature fournie ». Sélectionnez l’élément a_{s,req,1,+z(bottom)} de la catégorie « Armature longitudinale ».

Armatures primaires requises sur les faces inférieures des surfaces

Les faces inférieures des voiles représentent leurs faces extérieures.

Sélectionnez l’élément a_{s,req,2,+z(bottom)} pour afficher l’armature secondaire (1). Pour les dalles, sa direction est parallèle au bord le plus long de la surface de liaison entre elles.

Armature inférieur de dalles en direction secondaire

Pour afficher les valeurs aux points de la grille, activez la case à cocher Valeurs sur les surfaces (2). Vous remarquerez la différence de maillage des deux dalles (un maillage plus fin a été défini pour la dalle inférieure ; voir la partie 1). Cliquez à nouveau sur l’onglet du panneau (3). Pour afficher exclusivement les résultats des dalles, saisissez les numéros des surfaces 4,5 et appuyez sur ENTRÉE (4).

Les résultats des tableaux sont synchronisés avec la fenêtre de travail : lorsque vous sélectionnez le tableau Armature requise sur les surfaces par surface, seuls les extrêmes des deux dalles sont listés.

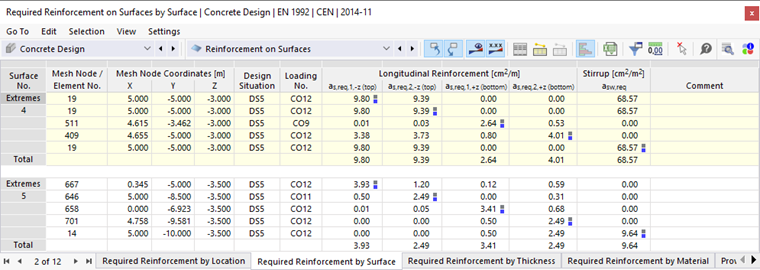

Table « Armatures requises par surface » avec uniquement les surfaces actives
