Wyniki obliczeń można również przeglądać graficznie na modelu, co zapewnia lepszy wgląd w stan każdej powierzchni.

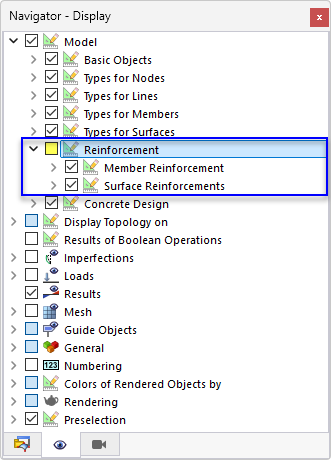

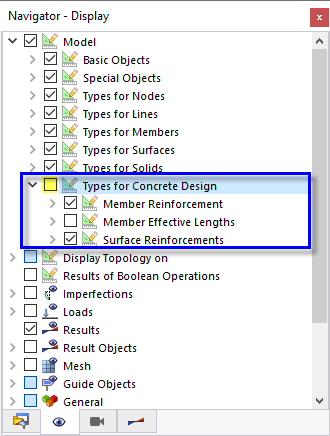

Aby uzyskać lepszy widok wyników, należy wyłączyć wyświetlanie zbrojenia prętami i siatką: Wybierz Nawigator - wyświetlanie, klikając zakładkę
. W elemencie drzewa 'Model' usuń zaznaczenie pola wyboru Typy do wymiarowania konstrukcji betonowych.
Ustaw Nawigator - Wyniki, klikając zakładkę

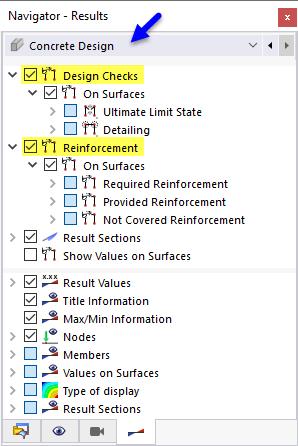

. W górnej części wyniki obliczeń dla betonu podzielone są na dwie główne kategorie: 'Kontrole obliczeniowe' i 'Zbrojenie'.
Pozycje 'Kontrole obliczeniowe' odpowiadają pozycjom w tabeli 'Współczynniki obliczeniowe na powierzchniach', pozycjom 'Zbrojenie' - pozycjom 'Zbrojenie na powierzchniach' tabel (patrz rozdział Tabele wyników).
Dodatkowo domyślnie wyświetlane są wartości wzdłuż 'Przekrojów wyników' (zdefiniowanych w Części 1.). Można usunąć zaznaczenie tego pola wyboru, aby wyświetlić wyłączny widok wyników dla powierzchni.
Warunki projektowe
Kontrole projektu są podzielone na wyniki 'Ostatecznego stanu granicznego' i 'Szczegółowości'. Wybierz element as,dim1,-z(top)/as,prov1,-z(top) z kategorii SGN. Wyświetlane są współczynniki wymaganych powierzchni zbrojenia i rzeczywistego zbrojenia. Odnoszą się one do zbrojenia głównego, które znajduje się w górnej części każdej powierzchni.
Współczynniki są zachowane w płytach i ścianach, z wyjątkiem powierzchni łączącej, gdzie współczynniki są większe niż 1 w niektórych obszarach. Ta powierzchnia nr. 6 wirtualnie reprezentuje belkę-ścian. Aby zweryfikować ją jako powierzchnię, konieczne byłoby zwiększenie jej zbrojenia głównego. Właściwe rozwiązanie można jednak uzyskać poprzez wymiarowanie pręta przy użyciu tzw. 'Belki wynikowej' (patrz rozdział wynikowa).
Aby wyniki obliczeń powierzchni łączącej nie były wyświetlane na ekranie, należy kliknąć zakładkę
w panelu sterowania (1).
W polu 'Wyświetl wyniki na' wybierz z listy opcję Powierzchnie (2). Następnie należy ustawić Wybór liczby i wprowadzić 1-5 w polu poniżej (3). Po kliknięciu znajdującego się obok przycisku
wyniki dla powierzchni nr. 6 nie są już wyświetlane.

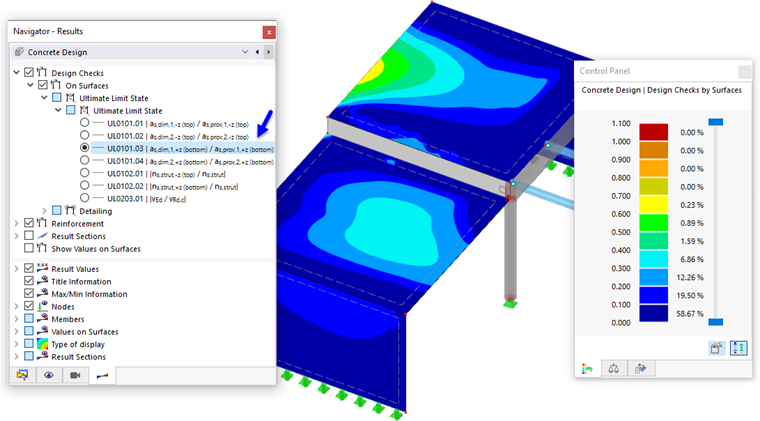

Po wybraniu opcji as,dim1,+z(bottom)/as,prov1,+z(bottom) kategorii SGN, zostaną wyświetlone stopnie procentowego zbrojenia głównego znajdującego się na dole boki. Wróć do przeglądu kolorów panelu, klikając zakładkę
.
Wybierz element vEd/vRd,c , aby sprawdzić stosunki nośności na ścinanie i nośności na ścinanie bez zbrojenia.
W rogach płyt widoczne są czerwone szczyty. Powiększ obszar w pobliżu słupa, aby przyjrzeć się kontrolom obliczeń większym niż 1. Ciemnoczerwone proporcje znajdują się wewnątrz i w pobliżu średnicy przekroju słupa. Można je zakwalifikować jako osobliwości, które wyjaśniono w rozdziale Wyniki niemożliwe do wyznaczenia.
Zbrojenie

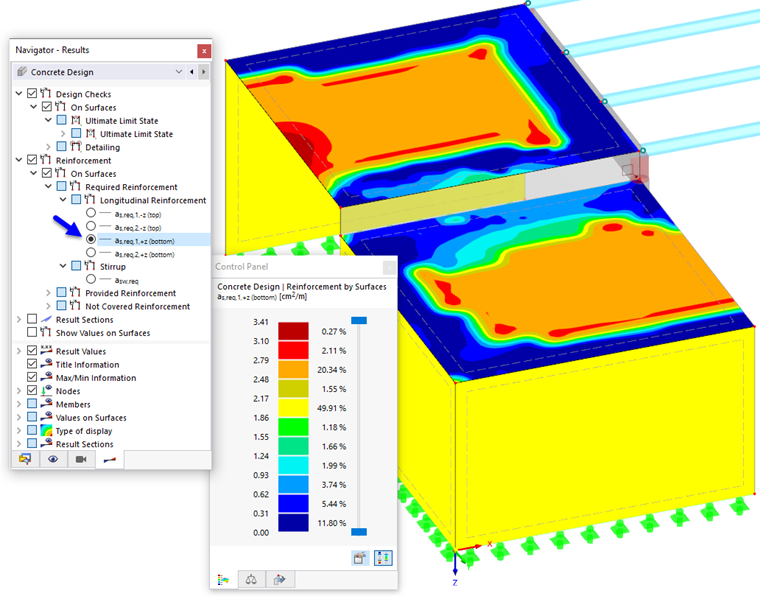

Dane wyjściowe zbrojenia są podzielone na kategorie 'Wymagane zbrojenie' i 'Dostarczone zbrojenie'. Należy wybrać element as,req,1,+z(bottom) z kategorii 'Zbrojenie podłużne'.
Boki dolne ścian reprezentują ich strony zewnętrzne.

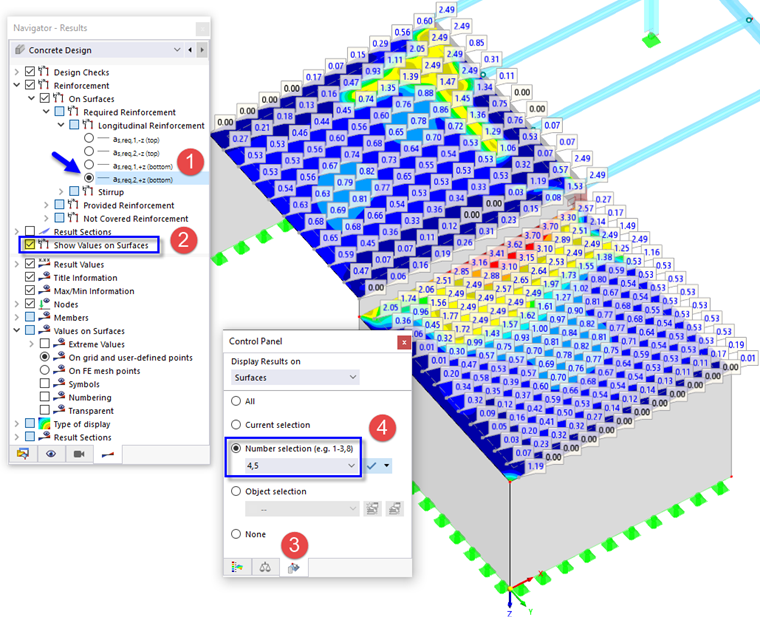

Po wybraniu elementu as,req,2,+z(bottom) wyświetlane jest zbrojenie drugorzędne (1). W przypadku płyt jego kierunek przebiega równolegle do dłuższej krawędzi powierzchni łączącej pomiędzy nimi.
Aby wyświetlić wartości w punktach rastra, należy aktywować pole wyboru Wartości na powierzchniach (2). Można zauważyć różny układ rastra obu płyt (mniejsza siatka została zdefiniowana dla dolnej płyty, patrz Część 1). Ponownie kliknij zakładkę
panelu (3). Aby wyświetlić wyniki wyłącznie dla płyt, należy wprowadzić numery powierzchni nr. 4,5 i naciśnij ENTER (4).

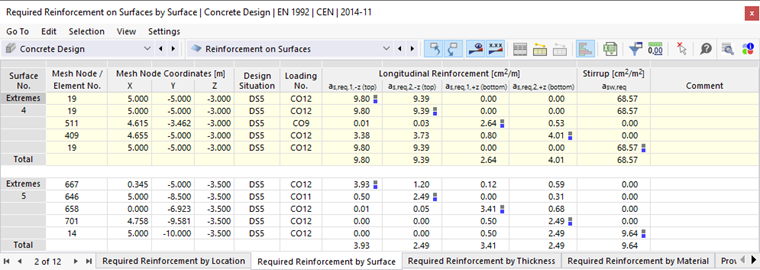

Wyniki tabel są zsynchronizowane z oknem roboczym: Po ustawieniu tabeli Wymagane zbrojenie na powierzchniach według powierzchni wyświetlane są tylko wartości graniczne dla dwóch płyt.
