Resultados gráficos

También puede examinar los resultados del diseño gráficamente en el modelo, lo que le da una mejor idea de las condiciones de cada superficie.

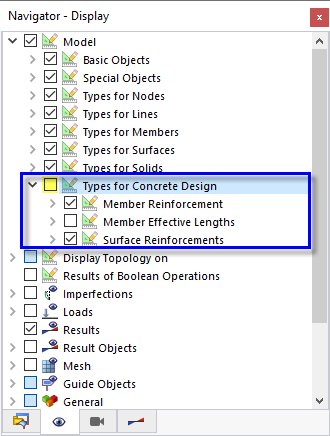

Para una mejor visualización de los resultados, apague la visualización de la barra y las armaduras de malla: Seleccione el navegador - Mostrar haciendo clic en la pestaña . En el elemento del árbol ' Modelo ', desactive la casilla de verificación Tipos para diseño de hormigón .

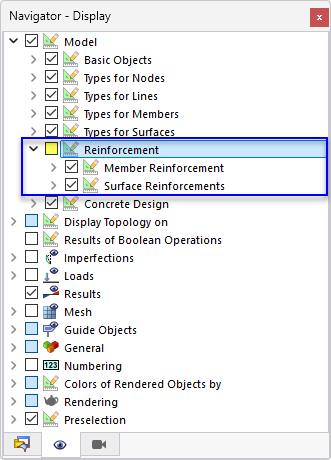

02 Desconexión de refuerzos

Configure el navegador - Resultados haciendo clic en la pestaña . En la sección superior, los resultados del cálculo del hormigón se organizan en dos categorías principales: ' Comprobaciones de diseño 'y' Refuerzo '.

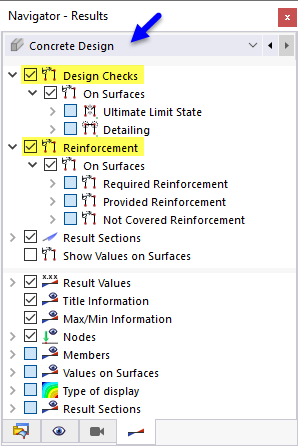

04 Categorías principales para los resultados de "Diseño de hormigón"

Los elementos de 'Comprobaciones de diseño' corresponden a los de las tablas de 'Razones de diseño en superficies ', los elementos de' Armadura 'a los de la' Armadura en superficies ' tablas (consulte el capítulo Tablas de resultados ).

Además, los valores a lo largo de las 'secciones de resultados' (definidas en la parte 1) se muestran de forma predeterminada. Puede desactivar esa casilla de verificación para obtener una vista exclusiva de los resultados de la superficie.

Comprobaciones de diseño

Las comprobaciones de diseño se dividen en resultados de 'Estado límite último' y ' Detallado '. Seleccione el elemento a_{s, dim1, -z (superior)}/a_{s, prov1, -z (superior)} de la categoría ULS. Se muestran las proporciones de las áreas de armadura necesarias y las áreas de armadura proporcionadas. Se refieren al refuerzo primario que se encuentra en el lado superior de cada superficie.

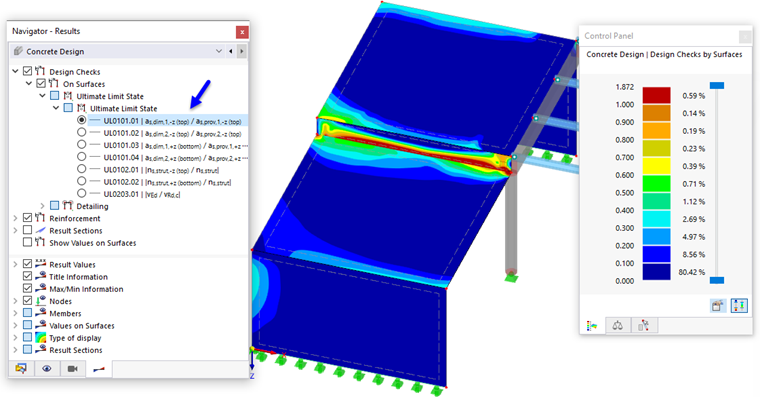

05 Relaciones de cálculo de la armadura primaria en las caras superiores de las superficies

Los ratios se cumplen en losas y muros, excepto en la superficie de unión donde los ratios son superiores a 1 en algunas zonas. Esta superficie no. 6 representa virtualmente una viga profunda. Para verificarlo como superficie, sería necesario aumentar su armadura primaria. Sin embargo, se puede lograr una solución adecuada mediante un diseño de barra utilizando el llamado 'Result Beam' (ver Capítulo Result Beam ).

Para excluir los resultados del diseño de la superficie de conexión de la visualización de relaciones, haga clic en la pestaña del panel de control (1).

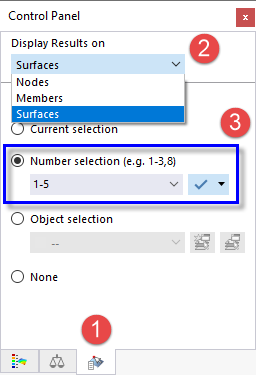

07 Control de la pantalla a través de "Selección de números"

En el área ' Mostrar resultados en ', seleccione la opción Superficies de la lista (2). Luego, configure la Selección de números e ingrese 1-5 en el cuadro de texto a continuación (3). Al hacer clic en el botón junto a él, los resultados de la superficie no. 6 ya no se muestran.

Seleccione el elemento a_{s, dim1, + z (inferior)}/a_{s, prov1, + z (inferior)} de la categoría ULS para mostrar las relaciones de la armadura principal ubicada en la parte inferior lados. Regrese a la vista general de colores del panel haciendo clic en la pestaña .

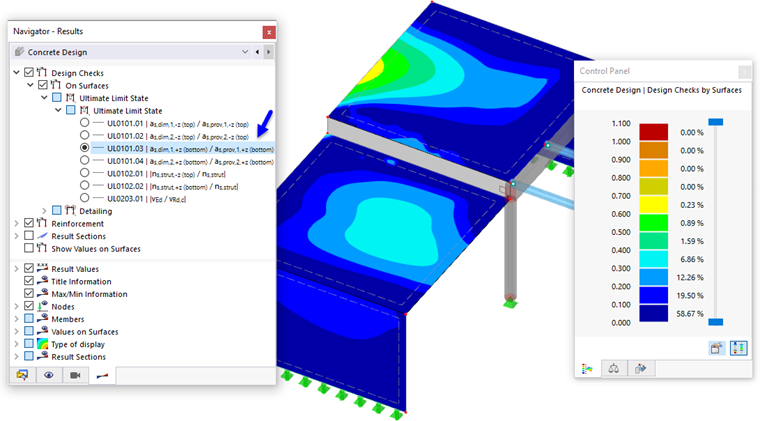

10 Relaciones de cálculo de la armadura primaria en los lados inferiores de las superficies - Sin superficie de conexión

Seleccione el elemento v_Ed/v_{Rd, c} para comprobar las relaciones de la resistencia a cortante y la capacidad de cortante sin armadura.

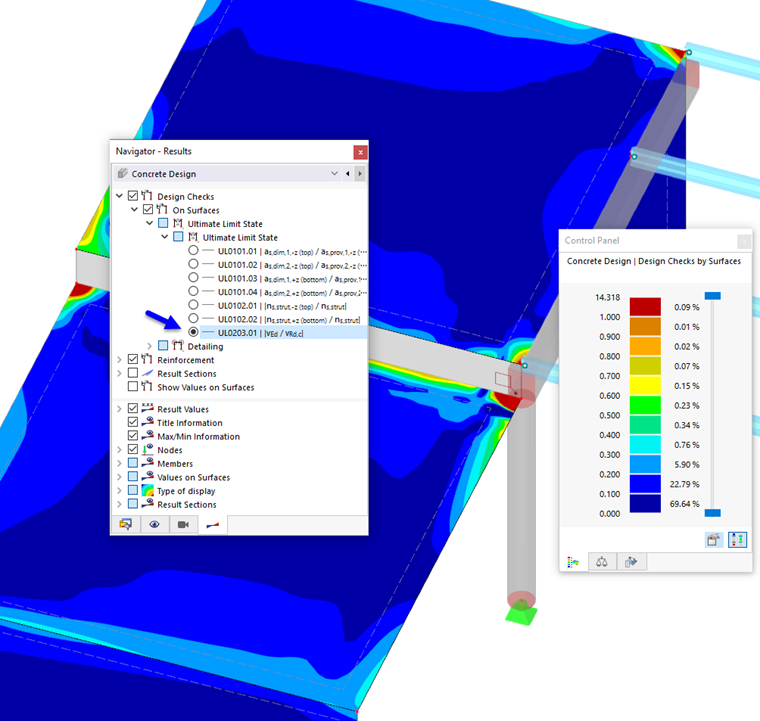

11 Relaciones de cálculo de cortante

Puede ver algunos picos rojos en las esquinas de las losas. Haga zoom en el área cercana a la columna para ver más de cerca las comprobaciones de diseño superiores a 1. Las proporciones de color rojo oscuro se encuentran dentro y cerca del diámetro de la sección de la columna. Se pueden calificar como singularidades que se explican en el capítulo Resultados no designables .

Armadura

La salida gráfica del refuerzo se divide en las categorías 'Refuerzo requerido' y ' Refuerzo provisto '. Seleccione el elemento a_{s, req, 1, + z (inferior)} de la categoría ' Refuerzo longitudinal '.

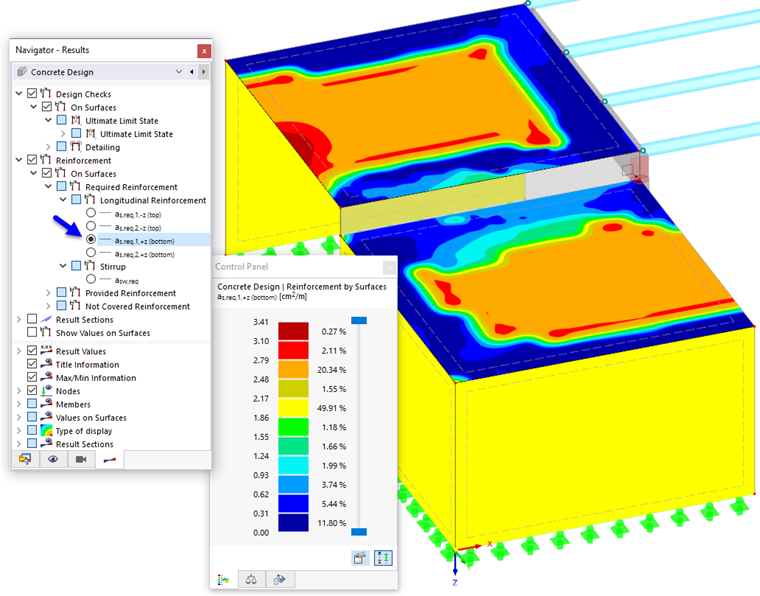

12 Armadura primaria necesaria en las caras inferiores de las superficies

Los lados inferiores de las paredes representan sus lados exteriores.

Seleccione el elemento a_{s, req, 2, + z (inferior)} para mostrar la armadura secundaria (1). Para las losas, su dirección corre paralela al borde más largo de la superficie de conexión entre ellas.

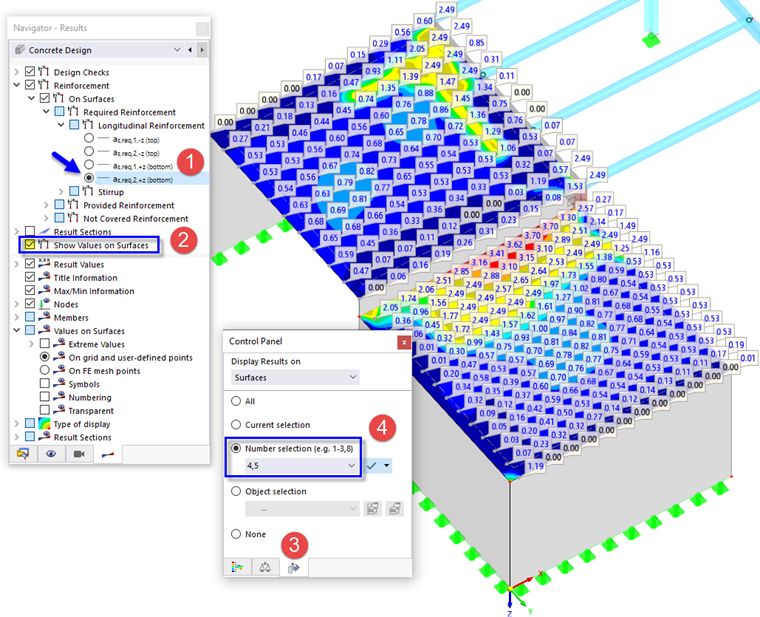

13 Armadura inferior de losas en dirección secundaria

Para mostrar los valores en los puntos de la cuadrícula, active la casilla de verificación Valores en superficies (2). Notará la disposición de la rejilla diferente de las dos losas (se definió una rejilla más pequeña para la losa inferior, ver Parte 1). Vuelva a hacer clic en la pestaña del panel (3). Para mostrar los resultados de las losas exclusivamente, introduzca los números de los números de superficie. 4,5 y presione ENTER (4).

Los resultados de las tablas se sincronizan con la ventana de trabajo: Cuando configura la tabla Armadura requerida en superficies por superficie , solo se enumeran los extremos de las dos losas.

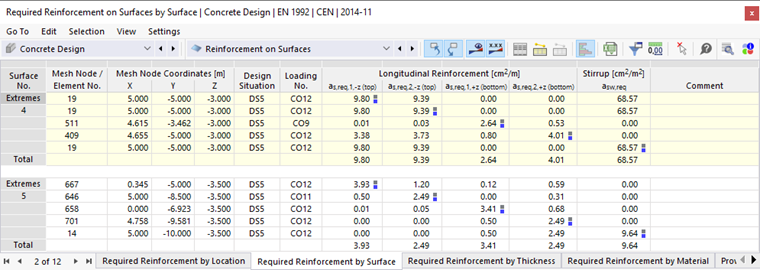

15 Tabla 'Armadura requerida por superficie' solo con superficies activas
