Grafische Ergebnisse

Sie können die Bemessungsergebnisse auch grafisch am Modell untersuchen, was Ihnen einen besseren Einblick in die Gegebenheiten der einzelnen Flächen gibt.

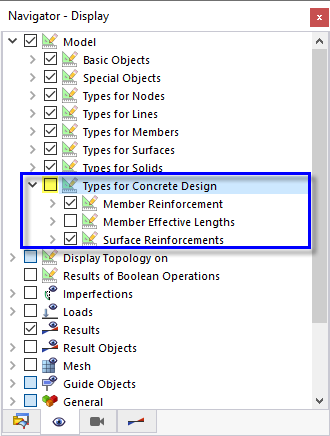

Für eine bessere Darstellung der Ergebnisse schalten Sie die Anzeige der Bewehrungsstäbe und -matten aus: Stellen Sie den Navigator - Anzeige mit einem Klick auf das Register ein. Deaktivieren Sie unter dem Eintrag 'Modell' das Kontrollfeld für Typen für Betonbemessung.

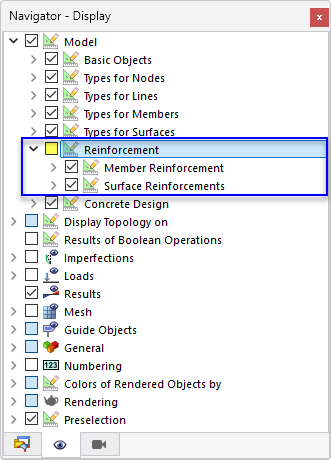

02 Bewehrungen ausschalten

Stellen Sie den Navigator - Ergebnisse mit einem Klick auf das Register ein. Im oberen Abschnitt sind die Ergebnisse der Betonbemessung in zwei Hauptkategorien geordnet: 'Nachweise' und 'Bewehrung'.

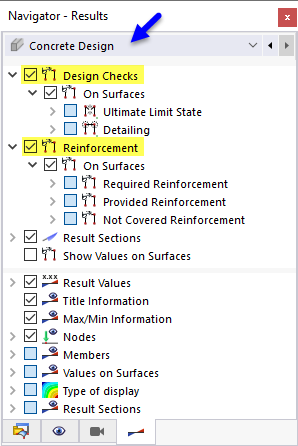

04 Hauptkategorien für Ergebnisse der "Betonbemessung"

Die Elemente der 'Nachweise' entsprechen denen der Tabellen für 'Ausnutzungen an Flächen', die Elemente der 'Bewehrung' denen der Tabellen für 'Bewehrung an Flächen' (siehe Kapitel Ergebnistabellen).

Zusätzlich werden die Werte entlang der (im Einführungsbeispiel Teil 1 festgelegten) 'Ergebnisschnitte' standardmäßig angezeigt. Sie können dieses Kontrollfeld deaktivieren, um eine exklusive Ansicht der Flächenergebnisse zu erhalten.

Nachweise

Die Nachweise sind in die Ergebnisse für den 'Grenzzustand der Tragfähigkeit' und 'Details' aufgeteilt. Wählen Sie den Eintrag a_{s,dim,1,-z(oben)} / a_{s,vorh,1,-z(oben)} der Kategorie GZT aus. Es werden die Ausnutzungen der erforderlichen Bewehrungsflächen und der vorhandenen Bewehrungsflächen angezeigt. Sie beziehen sich auf die Primärbewehrung, die sich auf der Oberseite jeder Fläche befindet.

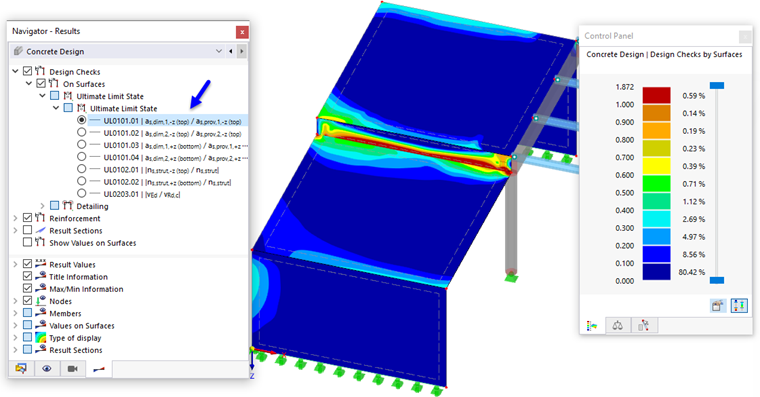

05 Ausnutzung der Primärbewehrung an Flächenoberseiten

Die Ausnutzungsgrade werden in den Decken und Wänden eingehalten, mit Ausnahme der Anschlussfläche, wo die Ausnutzungen in einigen Bereichen größer als 1 sind. Die Fläche Nr. 6 stellt quasi einen wandartigen Träger dar. Für den Nachweis als Fläche wäre eine Erhöhung der primären Bewehrung erforderlich. Eine adäquate Lösung kann jedoch über einen Stabnachweis mithilfe des sogenannten 'Ergebnisstabs' erreicht werden (siehe Kapitel Ergebnisstab).

Um die Bemessungsergebnisse der Anschlussfläche von der Anzeige der Ausnutzungen auszuschließen, klicken Sie auf das Register des Steuerpanels (1).

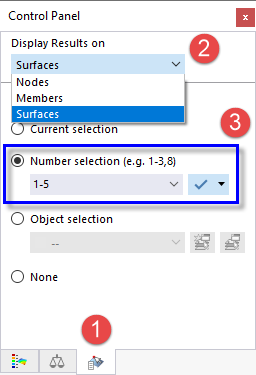

07 Anzeige über "Nummer-Selektion" steuern

Wählen Sie im Panelabschnitt 'Ergebnisse anzeigen an' die Option Flächen aus der Liste aus (2). Stellen Sie dann die Nummer-Selektion ein und geben Sie im Eingabefeld darunter 1-5 ein (3). Wenn Sie die Schaltfläche daneben anklicken, werden die Ergebnisse der Fläche Nr. 6 nicht mehr angezeigt.

Über den Eintrag a_{s,dim,1,+z(unten)} / a_{s,vorh,1,+z(unten)} der Kategorie GZT werden die Ausnutzungen der primären Bewehrung, die sich auf den Unterseiten befindet, angezeigt. Mit einem Klick auf das Register kehren Sie in die Farbübersicht des Panels zurück.

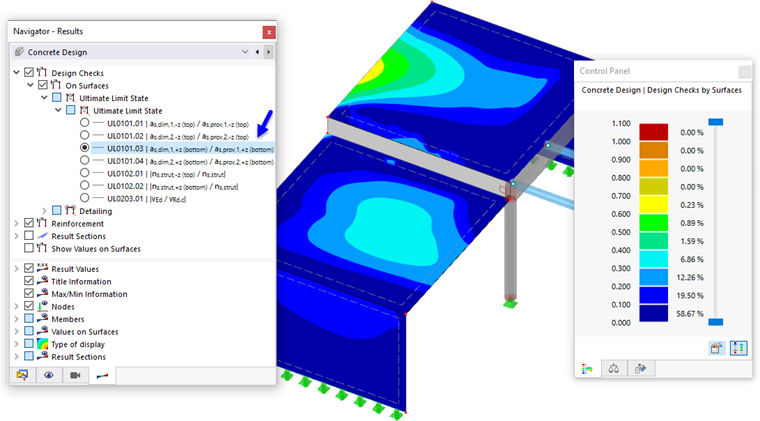

10 Ausnutzung der Primärbewehrung an Flächenunterseiten – ohne Anschlussfläche

Stellen Sie den Eintrag v_Ed / v_Rd,c ein, um die Ausnutzungen der Querkrafttragfähigkeit und Schubbeanspruchbarkeit ohne Bewehrung zu prüfen.

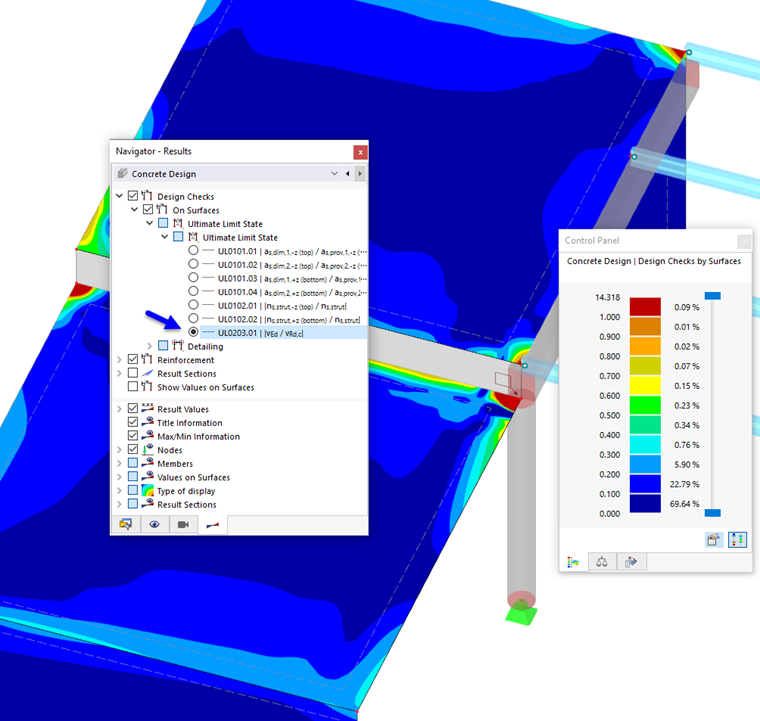

11 Ausnutzungen der Querkraftbemessung

In den Ecken der Platten sind rote Spitzen zu sehen. Vergrößern Sie den Bereich nahe der Stütze, um die Nachweise größer als 1 genauer zu betrachten. Die dunkelroten Ausnutzungen befinden sich in und um den Durchmesser des Stützenquerschnitts. Sie können als Singularitäten angesehen werden, die in Kapitel Unbemessbare Ergebnisse erläutert werden.

Bewehrung

Die grafische Ausgabe der Bewehrung ist in die Kategorien 'Erforderliche Bewehrung' und 'Vorhandene Bewehrung' unterteilt. Wählen Sie den Eintrag a_{s,erf,1,+z(unten)} in der Kategorie 'Längsbewehrung'.

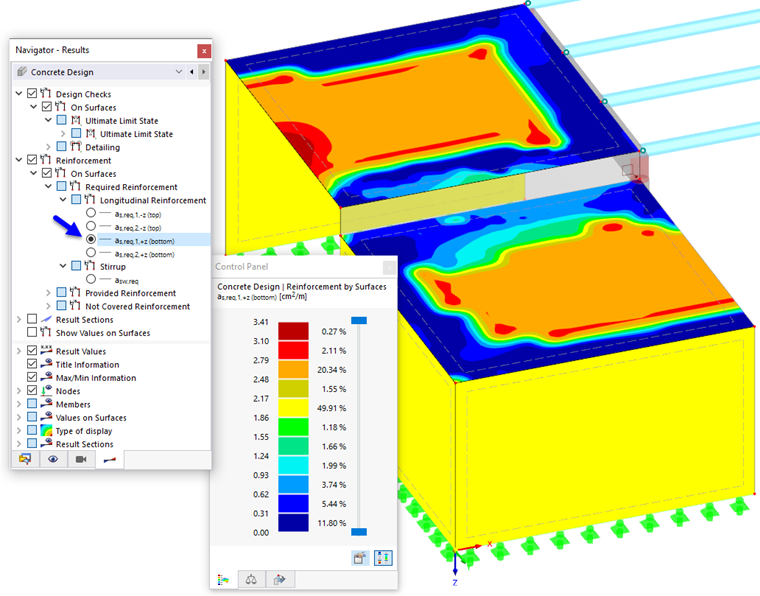

12 Erforderliche Primärbewehrung an Flächenunterseiten

Die Unterseiten der Wände stellen deren Außenseiten dar.

Wählen Sie den Eintrag a_{s,erf,2,+z(unten)}, um die sekundäre Bewehrung anzuzeigen (1). Bei den Platten verläuft ihre Richtung parallel zur längeren Kante der zwischen den Decken liegenden Anschlussfläche.

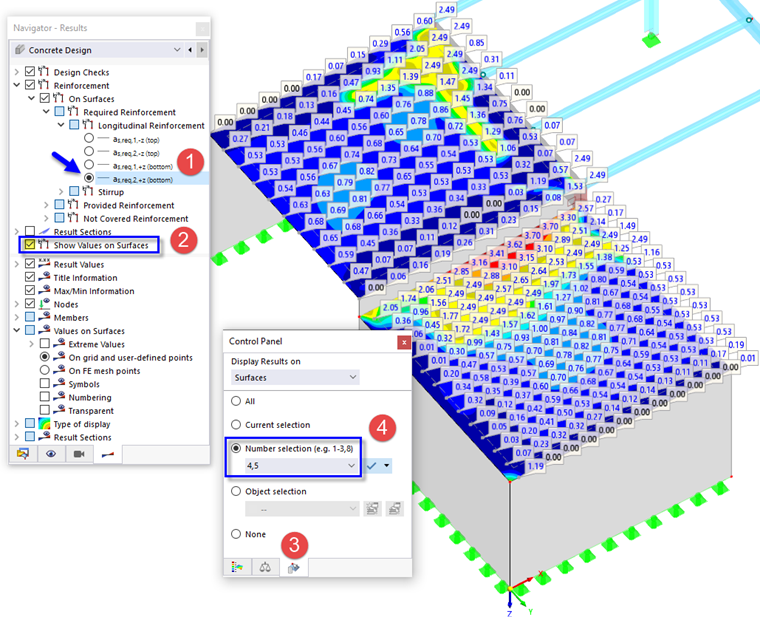

13 Untere Bewehrung der Platten in sekundärer Richtung

Um die Werte in den Rasterpunkten anzuzeigen, aktivieren Sie das Kontrollfeld Werte an Flächen (2). Sie werden die unterschiedliche Rasterauslegung der beiden Platten bemerken (für die untere Platte wurde ein kleineres Raster definiert, siehe Einführungsbeispiel Teil 1). Klicken Sie wieder auf das Register des Steuerpanels (3). Um ausschließlich die Ergebnisse der Platten anzuzeigen, geben Sie die Flächen Nr. 4,5 ein und drücken Sie dann ENTER (4).

Die Ergebnisse der Tabellen werden mit dem Arbeitsfenster abgeglichen: Wenn Sie das Tabellenregister Erforderliche Bewehrung flächenweise einstellen, werden nur die Extremwerte der beiden Decken aufgelistet.

15 Tabelle "Erforderliche Bewehrung flächenweise" mit nur aktiven Flächen
