Risultati grafici

Puoi anche esaminare i risultati della verifica graficamente sul modello, il che ti dà una visione migliore delle condizioni di ogni superficie.

Per una visualizzazione migliore dei risultati, disattivi la visualizzazione delle barre e delle armature della mesh: Selezionare il navigatore - Visualizzazione facendo clic sulla scheda . Nella voce della struttura ad albero 'Modello', deselezionare la casella di controllo Tipi per la verifica calcestruzzo.

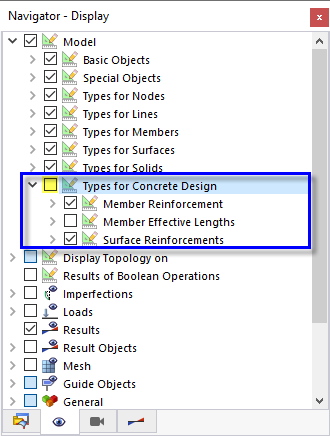

02 Disattivazione delle armature

Per impostare il navigatore - Risultati facendo clic sulla scheda . Nella sezione superiore, i risultati della verifica del calcestruzzo sono disposti in due categorie principali: 'Verifiche' e 'armatura'.

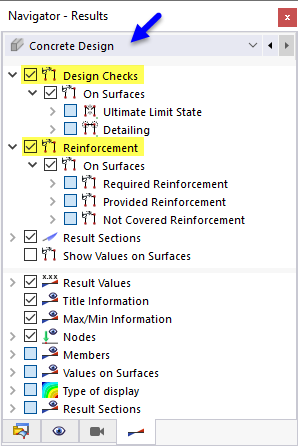

04 Categorie principali per i risultati della "Verifica calcestruzzo".

Gli elementi 'Verifiche' corrispondono a quelli delle tabelle 'Rapporto di progetto sulle superfici', gli elementi 'armatura' a quelli dell' 'armatura sulle superfici' tabelle (vedi capitolo Tabelle dei risultati).

Inoltre, i valori lungo le 'Sezioni dei risultati' (definite nella Parte 1) sono visualizzati per impostazione predefinita. È possibile deselezionare la casella di controllo per una visualizzazione esclusiva dei risultati della superficie.

Progetto

Le verifiche sono divise in 'Stato limite ultimo' e 'Dettagli'. Seleziona la voce a_{s,dim1,-z(superiore)}/a_{s,prov1,-z(superiore)} della categoria SLU. Vengono visualizzati i rapporti tra le aree di armatura necessarie e le aree di armatura disposte. Si riferiscono all'armatura principale che si trova sul lato superiore di ogni superficie.

05 Rapporti di progetto dell'armatura primaria sui lati superiori delle superfici

I rapporti sono soddisfatti nelle solette e nelle pareti, ad eccezione della superficie di collegamento dove i rapporti sono maggiori di 1 in alcune aree. Questa superficie nr. 6 rappresenta virtualmente una trave profonda. Per verificarla come superficie, sarebbe necessario aumentare la sua armatura primaria. Una soluzione adeguata può essere raggiunta, tuttavia, mediante la verifica dell'asta utilizzando la cosiddetta 'trave risultante' (consultare il capitolo Trave risultante).

Per escludere dalla visualizzazione dei rapporti i risultati di verifica della superficie di collegamento, fare clic sulla scheda del pannello di controllo (1).

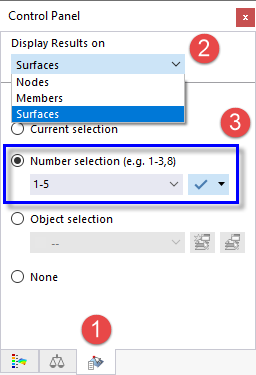

07 Controllo della visualizzazione tramite "Selezione del numero"

Nell'area 'Visualizza risultati su', selezionare l'opzione Superfici dall'elenco (2). Quindi, impostare il Numero di selezione e inserire 1-5 nella casella di testo sotto (3). Quando si fa clic sul pulsante accanto ad esso, i risultati della superficie nr. 6 non sono più visualizzati.

Seleziona la voce a_{s,dim1,+z(inferiore)}/a_{s,prov1,+z(inferiore)} della categoria SLU per visualizzare i rapporti dell'armatura principale situata nella parte inferiore lati. Tornare alla panoramica dei colori del pannello facendo clic sulla scheda .

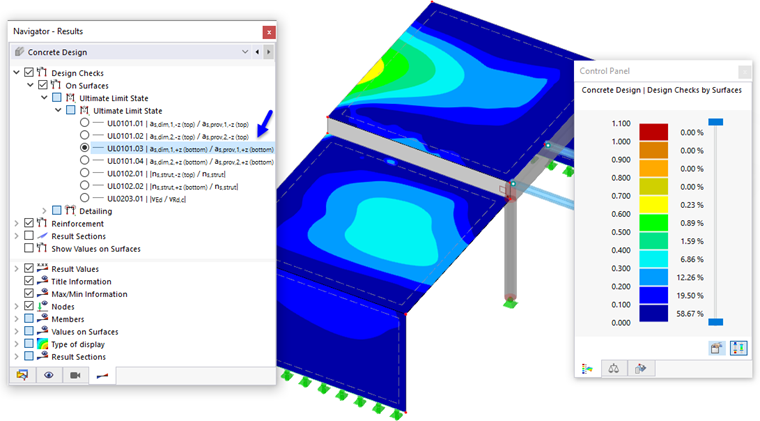

10 Rapporti di progetto dell'armatura primaria sui lati inferiori delle superfici - Senza superficie di collegamento

Selezionare la voce v_Ed/v_Rd,c per controllare i rapporti tra la resistenza a taglio e la capacità di taglio senza armatura.

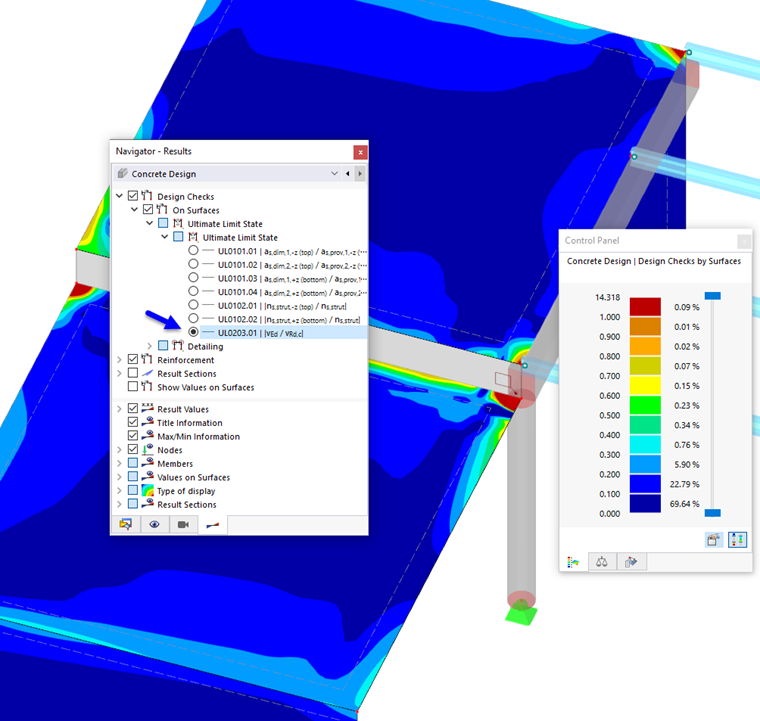

11 Rapporti di progetto a taglio

È possibile vedere dei picchi rossi negli angoli delle piastre. Ingrandisci l'area vicino alla colonna per avere un'occhiata più da vicino alle verifiche maggiori di 1. I rapporti rosso scuro si trovano all'interno e vicino al diametro della sezione della colonna. Possono essere qualificate come singolarità che sono spiegate nel capitolo Risultati non progettabili.

armatura

L'output grafico dell'armatura è diviso nelle categorie 'armatura necessaria' e 'armatura disposta'. Seleziona la voce a_{s,req,1,+z(inferiore)} della categoria 'armatura longitudinale'.

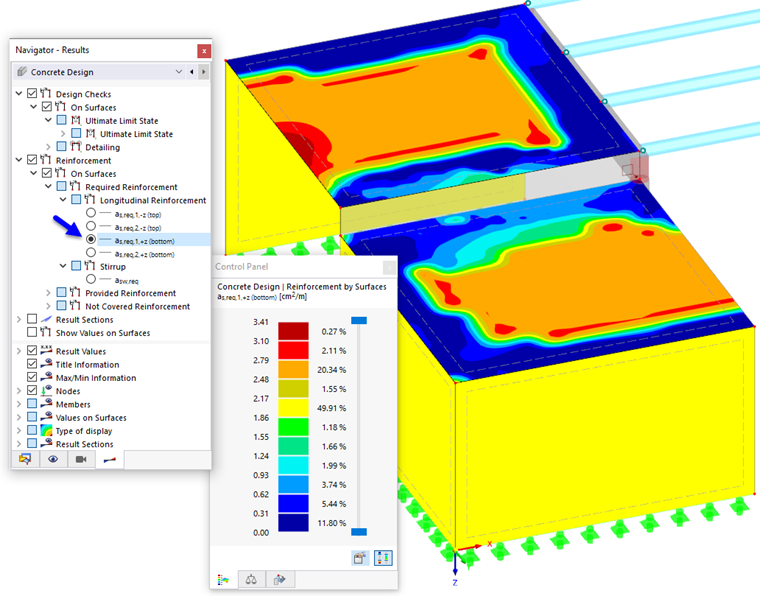

12 Armatura primaria richiesta sui lati inferiori delle superfici

La parte inferiore delle pareti rappresenta i loro lati esterni.

Selezionare la voce a_{s,req,2,+z(inferiore)} per visualizzare l'armatura secondaria (1). Per le solette, la sua direzione corre parallela al bordo più lungo della superficie di collegamento tra di loro.

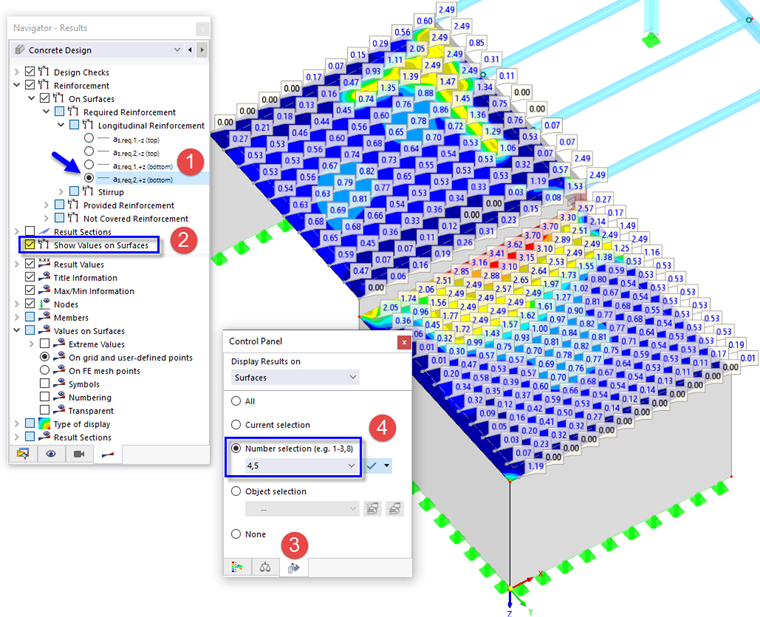

13 Armatura inferiore delle solette in direzione secondaria

Per visualizzare i valori nei punti della griglia, attivare la casella di controllo Valori sulle superfici (2). Noterai la diversa disposizione della griglia delle due solette (una griglia più piccola è stata definita per la soletta inferiore, vedi Parte 1). Cliccare di nuovo la scheda del pannello (3). Per visualizzare esclusivamente i risultati delle solette, inserire i numeri della superficie nr. 4,5 e premere ENTER (4).

I risultati delle tabelle sono sincronizzati con la finestra di lavoro: Quando si imposta la tabella Armatura richiesta sulle superfici per superficie, vengono elencati solo gli estremi delle due solette.

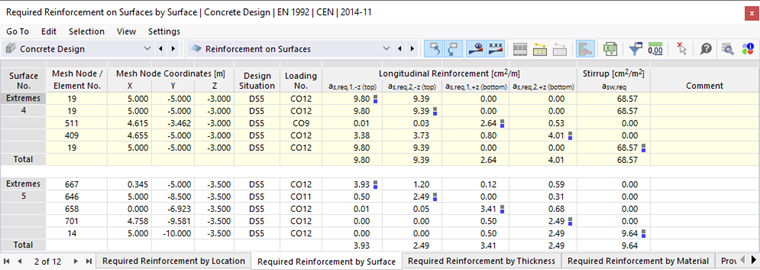

15 Tabella "Armatura richiesta per superficie" solo con le superfici attive
