杆件的其他结果

导航器类别附加杆件结果允许图形化显示杆件和杆集的振型。在表格中不输出振型。

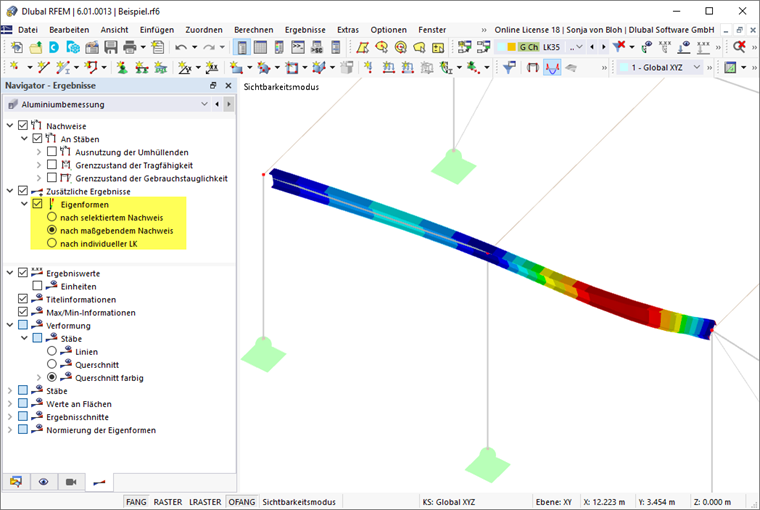

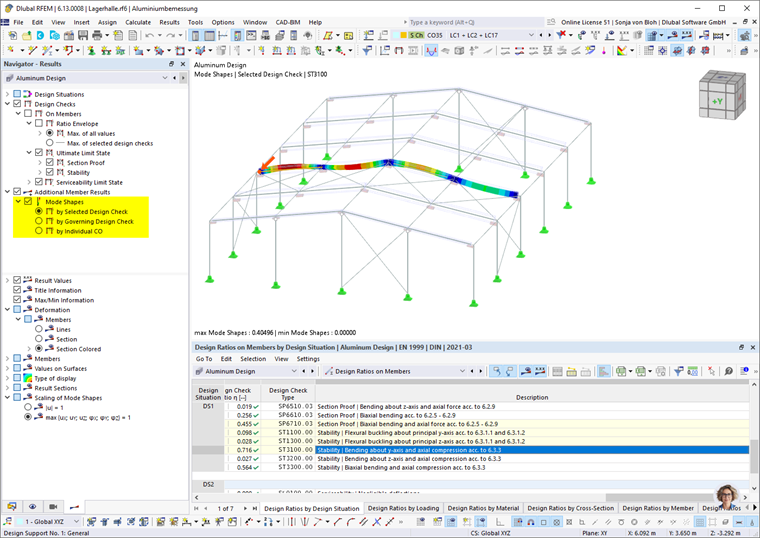

导航器 - 结果 - 振型

振型

当用于弯曲扭转屈曲验算的临界弯矩 M_cr 或临界荷载因子 α_crit 的计算采用 Eigenwertmethode 特征值方法时，还可以获得相应的振型作为结果。

振型可以依不同标准表现：

• 根据选择的验算

振型专门为结果表中选择的验算显示。此验算在这种情况下始终与某个杆件或杆集相关。在工作窗口中，将为具体验算使用的荷载情况显示该对象的振型。此选项适用于特定验算的精准控制。

• 根据主要验算

对于所有对象，显示各自适用于稳定性验算的主要振型。虽然这些振型可以相互独立或根据不同的荷载情况发生，但在图形中可以并排显示多个振型。此选项特别适用于结合 Sichtbarkeiten 来记录结果时显示可见对象的振型。

• 根据个别荷载组合

对于所有对象，显示适用于特定荷载组合的振型——无论此荷载组合是否对验算主要。通过工具栏的荷载列表设置荷载组合。此选项适用于规定节点支撑的合理性检查。

振型的缩放

在导航器的下部可以选择如何将振型的无量纲数值缩放到参考长度1。这种方法也被称为"标准化"。

• |u| = 1

振型向量的值缩放为1，此处考虑最大总位移|u|。

• max {u_X; u_Y; u_Z; φ_X; φ_Y; φ_Z} = 1

该方案考虑整个振型向量中的旋转成分。搜索最大值作为参考，然后将该成分设为1。
