在可用性配置中，设置被划分为多个选项卡，这些选项卡对单独的验证标准进行清晰的结构化。
杆件

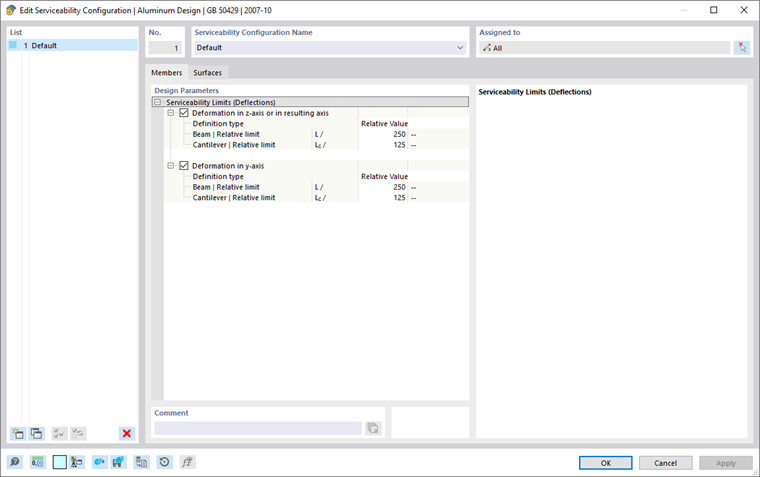

在对话框“可用性配置”的“杆件”选项卡中，您可以设定适用于杆件和杆集变形的极限值。
可用性极限值（挠度）
对于可用性的验证，您可以设定特定的挠度极限值，与杆轴方向相关。
变形的极限值通常是基于构件的长度：杆件越长，允许的挠度就越大。在“定义类型”旁边的列表中，您可以选择用哪种形式定义极限值。
- 相对值：极限值相对于杆件或杆集的长度定义。
- 绝对值：直接设定最大的挠度值。
- 相对值和绝对值之和：极限值由相对值和绝对值相加得到。
- 相对值和绝对值中的最小值：极限值取相对值或绝对值中较小的值。
- 相对值和绝对值中的最大值：极限值取相对值或绝对值中较大的值。
根据构件的支撑情况——双侧支撑的“梁”或单侧支撑的“悬臂梁”——通常需考虑不同的挠度极限值。特定分段的类型由分配的设计支座自动确定：在两边有设计支座或没有设计支座的分段被分类为“梁”，在一边有设计支座的分段被分类为“悬臂梁”。您可以在杆件和杆集的Bemessungsauflager und Durchbiegung选项卡中设定设计支座。
如有需要，请调整对象变形验证的预设极限值。
如果在变形验证中需要考虑预拱度（构件安装时的预变形），您可以在杆件或杆集的属性中指明此预挠度（详见章节Bemessungsauflager und Durchbiegung）。在此，您还可以确定最大位移是相对于变形段端还是未变形的原始系统。
面

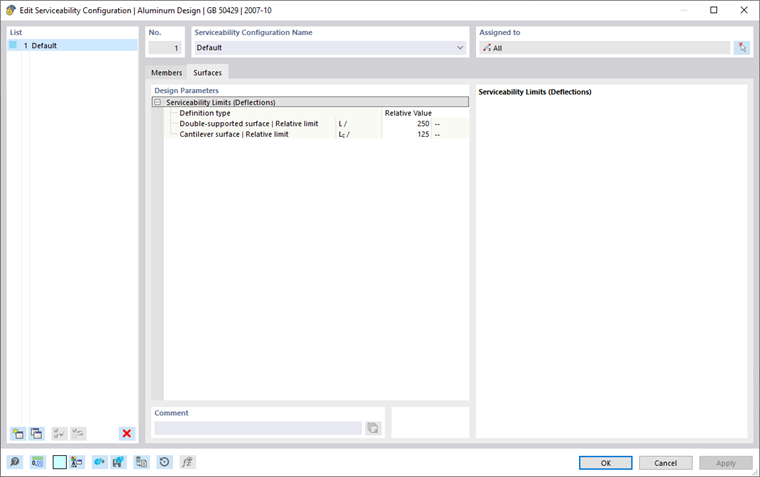

在对话框“可用性配置”的“面”选项卡中，您可以设定适用于面的变形极限值。
挠度的极限值基于构件的长度。在“定义类型”旁边的列表中包含多个选项，可以用来定义极限值的形式（参见图像Bezug der Verformung festlegen）：
- 相对值：极限值相对于面的长度定义。
- 绝对值：直接设定最大的挠度值。
- 相对值和绝对值之和：极限值由相对值和绝对值相加得到。
- 相对值和绝对值中的最小值：极限值取相对值或绝对值中较小的值。
- 相对值和绝对值中的最大值：极限值取相对值或绝对值中较大的值。
根据构件的支撑情况——双侧支撑的面或单侧支撑的悬臂面——通常需考虑不同的挠度极限值。这种支撑情况作为“面类型”在面或面集的属性中的Durchbiegung选项卡中定义。在此，您还可以确定最大位移是相对于未变形的系统、变形的参考平面或平行面，并且指定如何确定参考长度。
如有需要，请调整对象变形验证的预设极限值。
