Дополнительные результаты стержня

Категория навигатора Дополнительные результаты стержней позволяет графически отображать собственные формы стержней и наборов стержней. В таблицах собственные формы не выводятся.

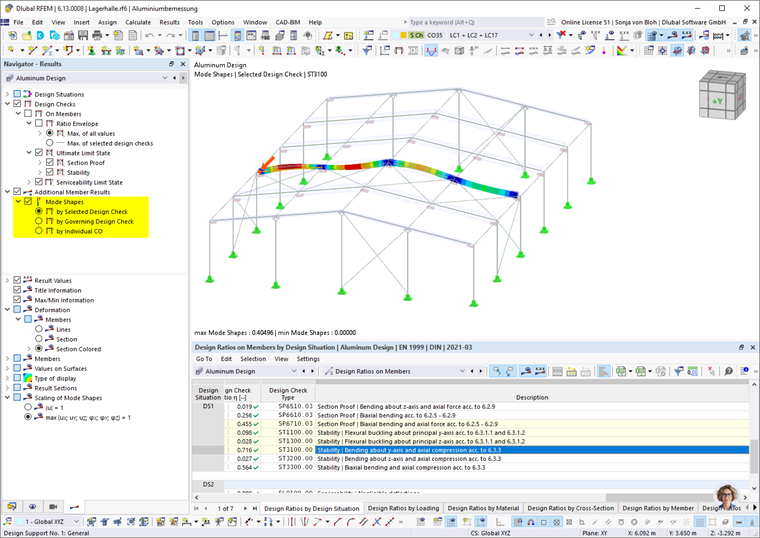

Навигатор - Результаты - Собственные формы

Собственные формы

Если для проверки по крутильно-изгибной устойчивости используется Метод собственных значений для определения критического момента M_cr или критического коэффициента нагрузки α_crit, в результате также доступна соответствующая собственная форма.

Собственные формы могут быть представлены на основе различных критериев:

• По выбранной проверке

Собственная форма отображается специально для той проверки, которая выбрана в таблице результатов. Проверка в этом случае всегда относится к отдельному стержню или набору стержней. В рабочем окне отображается собственная форма данного объекта для конкретной проверочной нагрузки, используемой в проверке. Эта опция подходит для целевого контроля конкретной проверки.

• По определяющей проверке

Для всех объектов отображаются собственные формы, определяющие проверку на устойчивость. В графике отображаются несколько собственных форм рядом, хотя они могут возникать независимо друг от друга или основываться на различных нагрузочных ситуациях. Эта опция особенно подходит в сочетании с Видимости для документирования результатов, когда отображаются собственные формы видимых объектов.

• По индивидуальной комбинации нагрузок (ЛК)

Для всех объектов отображаются собственные формы, которые относятся к определенной комбинации нагрузок, независимо от того, является ли эта ЛК определяющей для проверки. Установите комбинацию нагрузок через список нагрузок в панели инструментов. Эта опция подходит для проверки правдоподобности установленных узловых опор.

Масштабирование собственных форм

В нижней части навигатора вы можете выбрать, как масштабировать безразмерные численные значения собственных форм относительно единичной длины. Этот метод также называется "нормализация".

• |u| = 1

Значение вектора собственной формы масштабируется на 1. При этом рассматривается максимальное общее перемещение |u|.

• max {u_X; u_Y; u_Z; φ_X; φ_Y; φ_Z} = 1

Этот подход учитывает весь вектор собственных форм, включая составляющие вращения. Ищется максимум в качестве ориентира, и эта составляющая затем устанавливается на 1.
