Dodatkowe wyniki prętów

Kategoria nawigatora Dodatkowe wyniki prętów umożliwia graficzne przedstawienie postaci własnych prętów i zestawów prętów. Postacie własne nie są wyświetlane w tabelach.

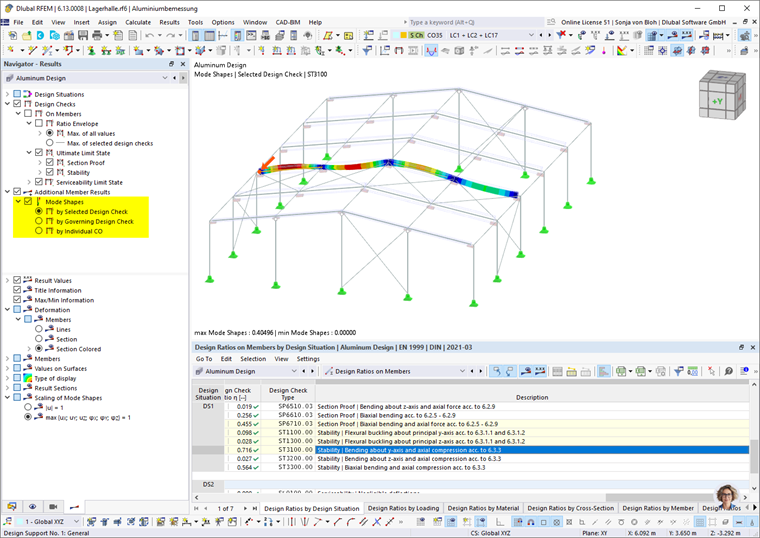

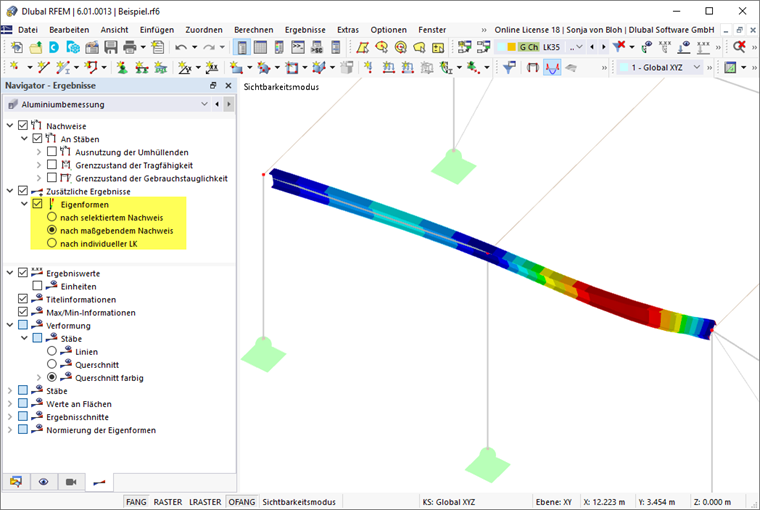

Nawigator - Wyniki - Kształty własne

Postacie własne

Jeśli dla sprawdzenia wyboczenia skrętnego moment krytyczny M_cr lub krytyczny współczynnik obciążenia α_crit jest określany za pomocą metoda wartości własnej, dostępna jest również odpowiednia postać własna jako wynik.

Postacie własne można przedstawiać według różnych kryteriów:

• Według wybranego sprawdzenia

Postać własna jest wyświetlana specjalnie dla sprawdzenia, które jest zaznaczone w tabeli wyników. Sprawdzenie odnosi się w tym przypadku zawsze do pręta lub zestawu prętów. W oknie roboczym wyświetlona jest postać własna tego obiektu dla stanu obciążeń używanego w konkretnym sprawdzeniu. Ta opcja nadaje się do dokładnej kontroli określonego sprawdzenia.

• Według dominującego sprawdzenia

Dla wszystkich obiektów są wyświetlane postacie własne, które są decydujące dla sprawdzenia stateczności. W grafice są zatem wyświetlane obok siebie różne postacie własne, mimo że mogą występować niezależnie od siebie lub opierać się na różnych sytuacjach obciążeniowych. Ta opcja jest szczególnie przydatna w połączeniu z Widoczności do dokumentacji wyników, jeśli postacie własne widocznych obiektów są prezentowane.

• Według indywidualnej LK

Dla wszystkich obiektów wyświetlane są postacie własne, które obowiązują dla określonej kombinacji obciążeń – niezależnie od tego, czy dana LK jest decydująca dla sprawdzenia. Ustaw kombinację obciążeń za pomocą listy obciążeń na pasku narzędzi. Ta opcja jest przydatna do kontroli sensowności zdefiniowanych podpór węzłowych.

Skalowanie postaci własnych

W dolnej części nawigatora można wybrać, jak wartości liczbowe postaci własnych bez jednostek mają być skalowane do długości odniesienia 1. Metoda ta nazywana jest też "normalizacją".

• |u| = 1

Wartość wektora postaci własnej jest skalowana do 1. Uwzględniane jest maksymalne przemieszczenie całkowite |u|.

• max {u_X; u_Y; u_Z; φ_X; φ_Y; φ_Z} = 1

Podejście to uwzględnia cały wektor własny, w tym rotacyjne składniki. Szukane jest maksimum jako odniesienie i ten składnik jest później ustawiany na 1.
