全局设置

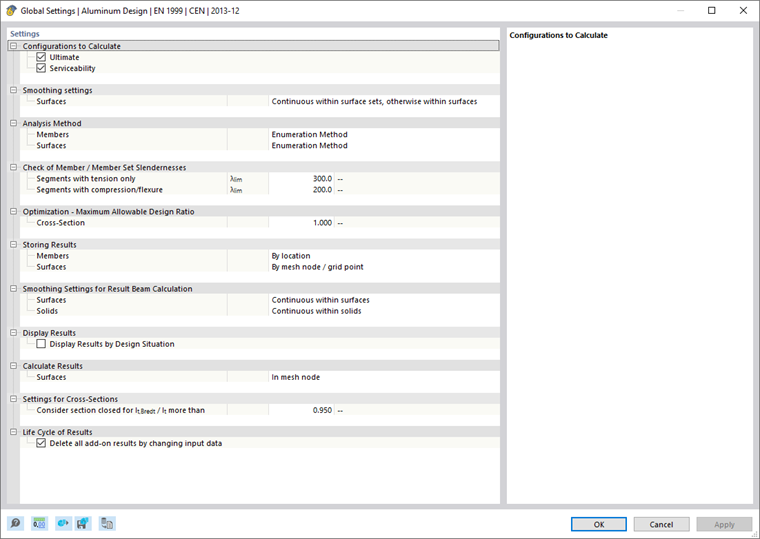

基本设置以对话框“全局设置”管理铝合金设计。在本章节将描述对话框中的可用设置。这些设置与设计标准无关,但默认值可能会有所不同。

调用全局设置

您可以通过以下方式之一调用全局设置:

  • 在导航器条目的“铝合金设计”上使用上下文菜单
  • 点击铝合金设计表格工具栏中的按钮 模块全局设置

点击按钮 重新设置为默认标准值 将根据所选设计标准恢复对话框的默认设置。

要计算的配置

默认情况下,设计在所有可用配置中进行。如果您不需要进行可用性研究,可以在此禁用可用性配置。之后将不再执行可用性验证,铝合金设计的输入数据相应减少。分配给禁用配置的设计状况在验证时将不再考虑。设计状况的分配在表 设计状况 中进行。

平滑设置

平滑设置与表面设计相关。应力通过网络节点的FE网格计算出,并通过插值方法进行平滑。这样您可以在图形中看到结果的连续变化。

列表中提供以下平滑设置选择:

  • 网元中恒定
  • 非连续
  • 在表面内连续
  • 在面组合内连续,否则在面内 (默认)
  • 所有表面内连续

每种选项在 RFEM 手册的章节 结果平滑 中进行了描述。

信息

RFEM 对话框“结果平滑”中确定的平滑类型对铝合金设计的结果没有影响:关键的是此处选择的变体。

验证方法

在本节中,您可以控制如何将荷载和结果组合的内力传递到设计中。列表中提供三种验证方法供选择。

  • 列举法

设计状况中的所有荷载和结果组合都单独计算。这种方法通常提供最精确的结果,但可能会导致较长的计算时间。

  • 包络法

首先计算所有荷载和结果组合的设计状况的包络内力(最大/最小)。然后用这些内力进行验证。与列举法相比,这可以缩短计算时间。但不排除捕获所有可能性。

  • 混合法

该方法在其他两种方法之间提供了折衷:您可以为杆和表面设置一个设计状况的变体的上限,这些变体需采用列举法设计。一旦荷载和结果组合的数量超过此限制,设计将采用包络法。

检查杆/杆件组的长细比

在铝合金设计中,您还可以检查杆和杆件组在拉力或压力/弯曲作用下的长细比。在此设定要检查的限值。如果为需设计的杆或杆件组定义了屈曲长度,则在计算长细比时将考虑这些。评估在 长细比 的结果表中进行。

优化 - 最大允许利用率

在插件中,可以对标准化截面进行优化(参见章节 截面)。在检查可能的变体时,比较变体的利用率与此处定义的最大值。

结果保存

对于具有数千个对象的模型,结果文件可能非常大。列表中提供了两种选择,可以用来影响设计结果的存储。

  • 按位置按网格节点/栅格点

将为杆的所有应力点或表面 FE 网格节点和栅格点保存最大结果。这将直接影响文件大小。

  • 按对象

仅保存每个杆或每个表面的最大结果。结果文件要小得多。

信息

程序中的结果图形显示不受此设置影响:缺失结果会自动重新计算。

结果梁计算的平滑设置

一个 结果梁 将杆、表面或体积的内力整合。在插件中进行设计时,您可以控制在整合结果时采用何种平滑设置。列表中提供以下选项选择:

  • 网格元素中恒定
  • 非连续
  • 在表面或体积内连续
  • 在面组合或体积组合内连续,否则在表面或体积内
  • 所有表面或体积内连续

每种选项在 RFEM 手册的章节 结果平滑 中进行了描述。

显示结果

选中“按设计状况显示结果”复选框,结果将在表中针对每个设计状况分开列出。

计算结果

表面结果基于 FE 网格节点的结果,以便为图形输出准备时考虑平滑设置。如同静力分析结果一样,您可以在导航器中选择结果 - 您可以选择在FE 网格节点或表面栅格点显示值(详见 RFEM 手册章节 表面结果值)。

列表中的两个选项影响表中的结果:它们可以控制网格节点或栅格点的值是否输出。表面栅格表示与 FE 网格无关的在结果点以固定间隔的输出(详见 RFEM 手册章节 表面)。

截面设置

在某些设计标准中,有仅适用于封闭截面或开放式截面的部分。对于一般截面的开放和封闭截面的界定基于Bredt分量It,Bredt在总体扭矩惯性矩It中的贡献。对于封闭截面,扭矩惯性矩几乎完全由Bredt分量构成。

结果生命周期

一旦修改了输入数据,铝合金设计结果将被删除。这确保设计基于正确的边界条件。然而,在某些情况下,保留结果可能是适当的(例如在一个复杂的模型中进行不影响设计的更改)。在这种情况下,请取消选中复选框。修改后将不再进行重新计算。所有受该更改影响的结果将以红色字体显示。它们可能不再有效。只有重新设计后,它们才会更新。

信息

如果您已禁用结果删除,应在生成输出报告之前重新进行设计。这样可以正确记录验证。
