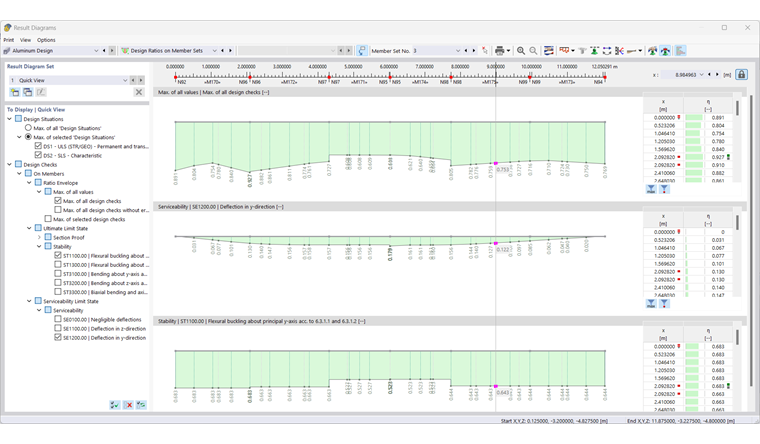

剖面结果图

截面上的结果曲线 显示了截面上应力点的结果。要调用此显示，请单击按钮 。该按钮在 '铝设计' 类别的杆对象的结果表中可用，但不适用于面。

表格工具栏中的“截面上的结果图”按钮

会出现 '截面上的结果曲线' 窗口。图形显示了当前表格行结果的应力状态。

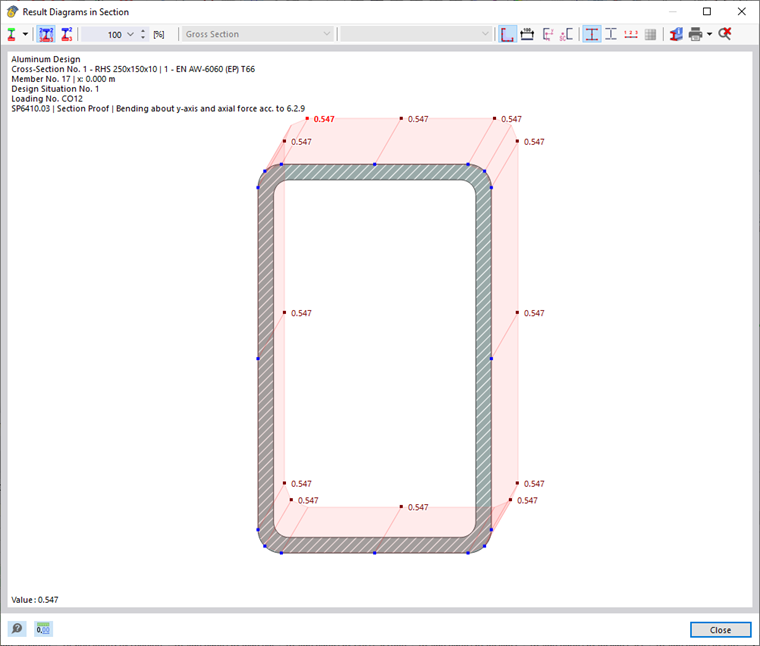

截面上的结果图

您可以像往常一样用鼠标控制图形，例如缩放。功能在 RFEM 手册的 图形控制 章节中描述。

结果显示也可以通过工具栏中的按钮进行调整。它们具有以下功能：

按钮	功能
	带有可选择 结果类型 的列表按钮
	切换显示和隐藏应力点的值
	仅显示正负结果的极值
	通过 [%] 因子缩放结果曲线
	切换显示和隐藏截面轮廓
	切换显示和隐藏尺寸标注
	切换显示和隐藏坐标系
	切换显示和隐藏剪力中心
	切换显示和隐藏应力点
	切换显示和隐藏 c/t 部分（单元）
	切换显示和隐藏应力点编号
	切换显示和隐藏有限元网格
	打开 '截面信息' 窗口
	允许打印当前显示
	显示结果曲线的整体视图

结果类型

通过列表按钮 ，您可以选择要在截面上显示的结果。根据验算，以下选项可供选择：

• 利用率图
• 应力
• 单位应力
• 应变
• 单位应变

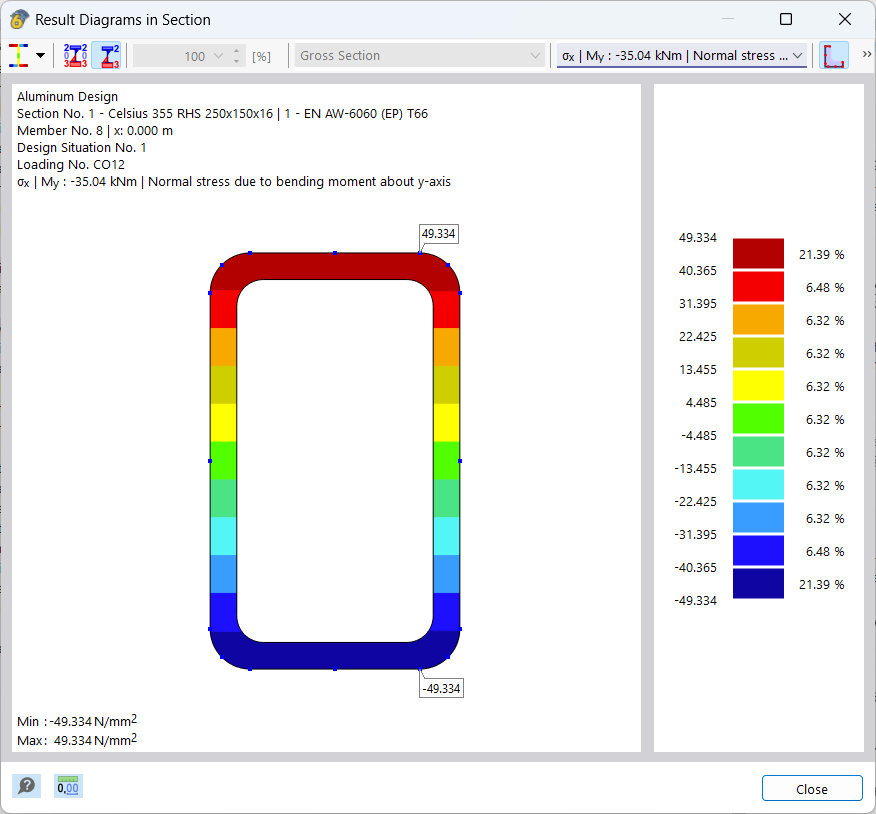

截面应力分布

根据实际承载情况，您可以在截面上显示不同的结果。请使用菜单栏中的选择项。

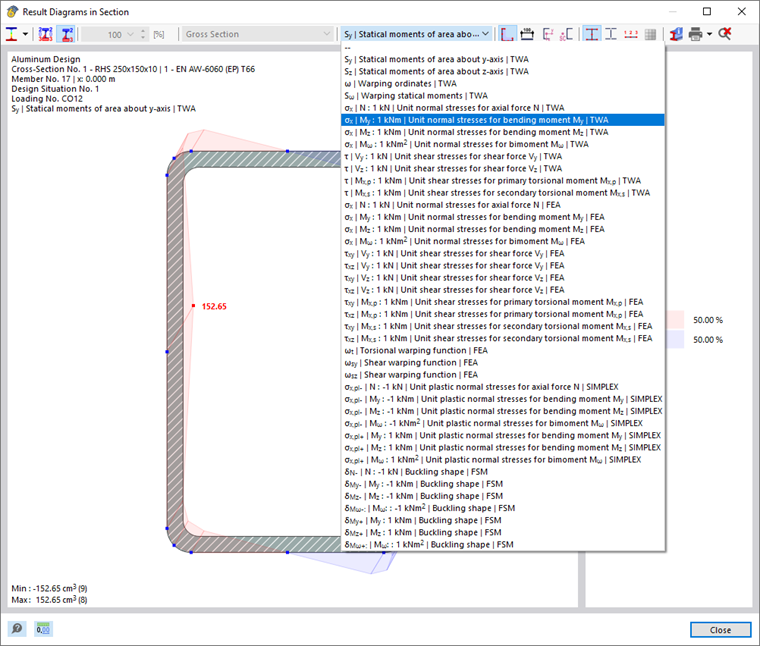

选择单位应力

TWA 表示薄壁截面计算的结果，FEM 表示有限元截面的计算。针对验算，会使用为截面指定的方法（参见章节 截面）。

附加 FSM 额度表示使用有限带条法得到的结果（参见技术文章 线性分叉荷载分析与有限带条法）。

有限元计算的结果总是作为颜色渐变直接在截面上显示。薄壁分析的结果以及利用率则在应力点上呈现为曲线。

弹性应力分布

显示对应验算的内力应力时要注意，应力总是以弹性分布计算的。因此在塑性截面验算时，显示的应力仅作附加参考，并不用于验算。当前无法计算截面的塑性应力分布。

有效截面上的应力

如果为选定的验算在有效截面上进行应力计算（例如根据欧规 9 的截面等级 4），则可以在选择列表中区分显示有效截面上的应力和毛截面上的应力。

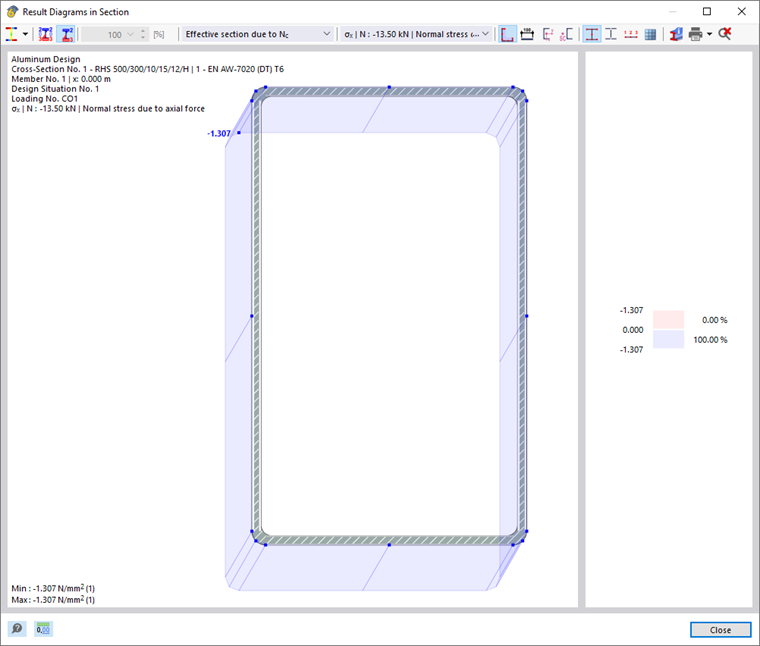

有效截面的应力路径

图形打印

通过列表按钮 的选项，您可以直接打印当前图形，保存为 PDF，或转移到打印报告中。显示细节也可以在打印预览中确定。
