集成在 RFEM 或 RSTAB 中的附加模块铝合金设计使您能够使用主程序中所有已知的功能来记录利用率和验证的图形结果。准备图形以供打印的一般方法在 RFEM 手册的Grafiken章节中进行了描述。
工作窗口的图形
在章节Grafik für Aluminiumbemessung中介绍了适用于杆件和表面的各种可用图形结果类型。 您可以通过打印功能直接打印当前视图或将其传递到打印文档。

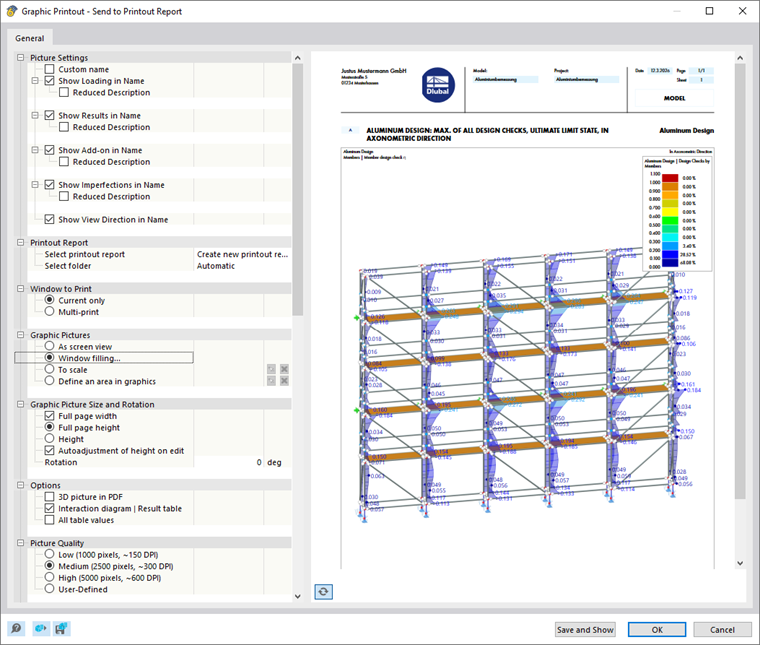

像往常一样，在“图形打印”对话框中对图片进行打印设置。
如果在“哪些窗口”类别中启用选项 Mehrfachdruck，则可以在“附加模块”选项卡中设置多个窗口打印或批量打印图形的选项（请参阅 RFEM 手册的Mehrfachdruck verwenden章节）。这些图形将在打印文档中被安排在铝合金设计的结果部分。
验证细节和结果分布

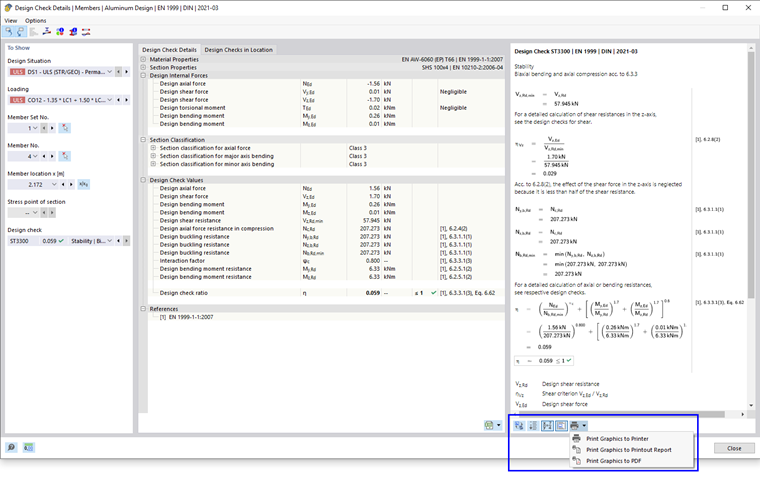

在验证细节和结果分布对话框中也提供了打印功能。 您可以直接打印、保存为 PDF 或传递到打印文档的图形如下：
