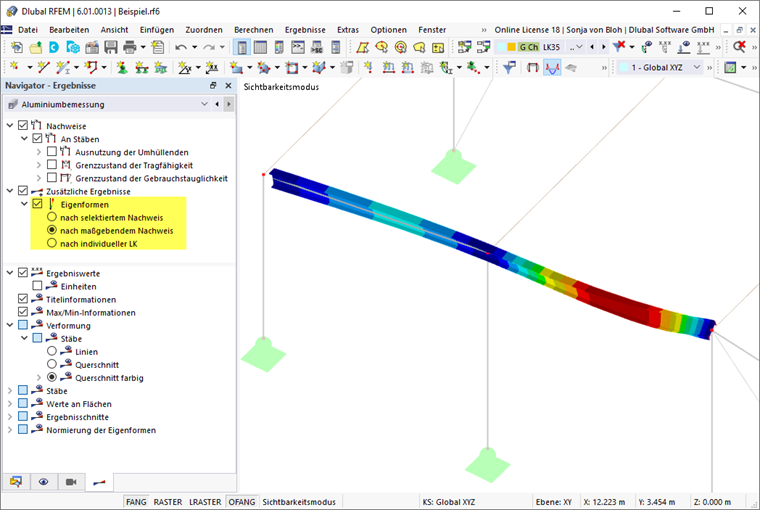

La categoría del navegador Resultados adicionales de barras permite representar gráficamente las formas propias de barras y conjuntos de barras. Las formas propias no se muestran en las tablas.
Formas propias
Si para la comprobación de pandeo lateral-torsional se utiliza el método de valor propio para determinar el momento crítico Mcr o el factor de carga crítico αcrit, también está disponible la forma propia correspondiente como resultado.

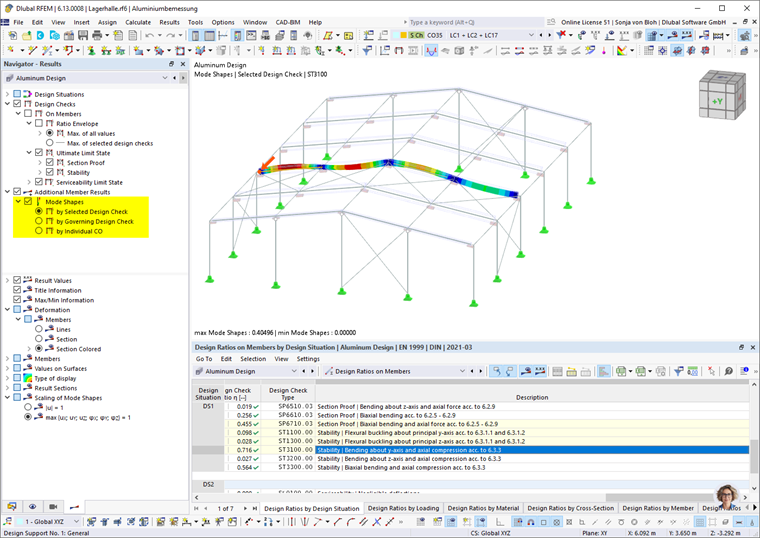

Las formas propias se pueden mostrar en función de diferentes criterios:
- Por comprobación seleccionada
La forma propia se muestra específicamente para la comprobación que está seleccionada en la tabla de resultados. La comprobación se refiere en este caso siempre a una barra o conjunto de barras. En la ventana de trabajo, se representa la forma propia de este objeto para la situación de carga utilizada en la comprobación concreta. Esta opción es adecuada para un control específico de una comprobación determinada.
- Por comprobación principal
Se muestran las formas propias que son relevantes para la comprobación de estabilidad para todos los objetos. En el gráfico, se presentan múltiples formas propias una al lado de la otra, aunque estas puedan ocurrir de manera independiente o basarse en diferentes situaciones de carga. Esta opción es especialmente adecuada en combinación con visibilidades para la documentación de los resultados, cuando se representan las formas propias de los objetos visibles.
- Por combinación de carga individual (LK)
Se muestran las formas propias que aplican a una determinada combinación de carga para todos los objetos, independientemente de si esta LK es determinante para la comprobación. Configura la combinación de carga a través de la lista de cargas en la barra de herramientas. Esta opción es apta para la verificación de la plausibilidad de los soportes nodales establecidos.
Escalado de las formas propias
En la sección inferior del navegador, puede seleccionar cómo se deben escalar los valores numéricos adimensionales de las formas propias sobre la longitud de referencia 1. Este método también se conoce como "normalización".
- |u| = 1
El valor del vector de forma propia se escala a 1. Aquí se considera el desplazamiento total máximo |u|.
- max {uX; uY; uZ; φX; φY; φZ} = 1
Este enfoque considera todo el vector propio, incluidos los componentes de rotación. Se busca el máximo como referencia y luego se ajusta esta parte a 1.
|
uj |
Componente traslacional (j ... dirección X/Y/Z) |
|
𝜑j |
Componente rotacional (j ... dirección X/Y/Z) |
