Risultati delle aste

La categoria di navigatore Risultati supplementari delle aste consente di visualizzare graficamente le forme proprie delle aste e dei set di aste. Nelle tabelle, le forme proprie non vengono visualizzate.

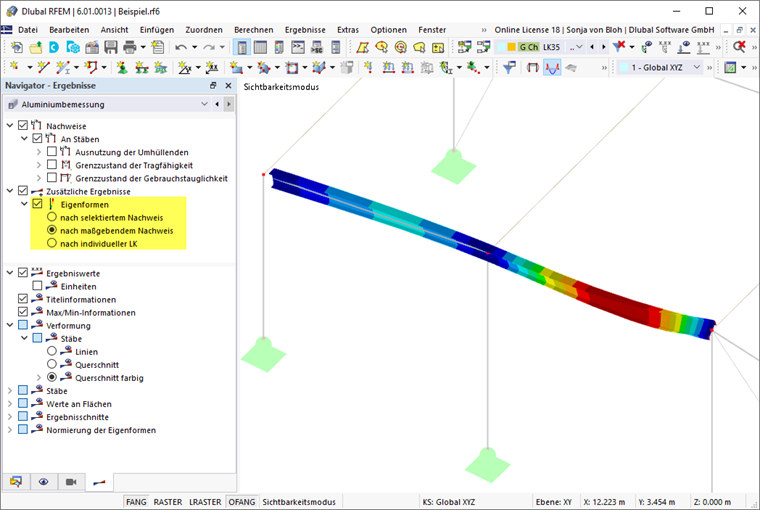

Navigatore - Risultati - Mod di vibrazione

Forme proprie

Se per il calcolo del momento critico M_cr o del fattore critico di carico α_crit viene utilizzato il Metodo degli autovalori, è disponibile come risultato anche la forma propria corrispondente.

Le forme proprie possono essere visualizzate in base a vari criteri:

• In base al controllo selezionato

La forma propria viene mostrata specificamente per il controllo selezionato nella tabella dei risultati. Il controllo si riferisce in questo caso sempre a un'asta o a un set di aste. Nella finestra di lavoro viene visualizzata la forma propria di questo oggetto per la situazione di carico utilizzata nel controllo specifico. Questa opzione è adatta per il controllo mirato di un determinato controllo.

• In base al controllo predominante

Vengono visualizzate le forme proprie di tutti gli oggetti che risultano predominanti per il controllo di stabilità. Nella grafica vengono quindi affiancate più forme proprie, anche se queste possono verificarsi indipendentemente o derivare da situazioni di carico diverse. Questa opzione è particolarmente adatta, in combinazione con Visibilità, per la documentazione dei risultati quando vengono visualizzate le forme proprie degli oggetti visibili.

• In base a una combinazione di carico individuale (LC)

Vengono visualizzate le forme proprie per tutti gli oggetti che valgono per una determinata combinazione di carico, indipendentemente dal fatto che questa LC sia predominante per il controllo. Impostate la combinazione di carico tramite l'elenco dei carichi nella barra degli strumenti. Questa opzione è adatta per il controllo di plausibilità degli ancoraggi dei nodi stabiliti.

Scalonatura delle forme proprie

Nella sezione inferiore del navigatore è possibile scegliere come scalare i valori numerici adimensionali delle forme proprie alla lunghezza di riferimento 1. Questo metodo è noto anche come "normalizzazione".

• |u| = 1

Il valore del vettore della forma propria viene scalato a 1. Viene considerato lo spostamento totale massimo |u|.

• max {u_X; u_Y; u_Z; φ_X; φ_Y; φ_Z} = 1

Questo approccio considera l'intero vettore proprio, inclusi i contributi rotazionali. Si cerca il massimo come riferimento e questa parte viene scalata a 1.
