结果图

杆件的结果分布同样适用于铝材设计的结果。这允许您像在静力分析结果中那样，利用图表来评估验证。

结果分布可以如RFEM手册中章节 Ergebnisverläufe 所述调用。您也可以使用措施表中在杆件对象的 “铝材设计” 类别中可用的按钮 。

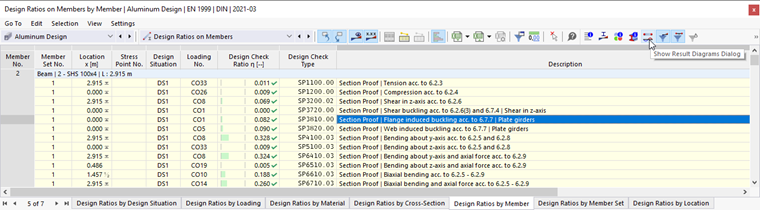

在表格工具栏中的“显示结果图表对话框”按钮

“结果分布”对话框将出现。结果类别“铝材设计”是预先设置的。

铝合金结构设计的结果图

在 “显示 | 快速概览” 部分中，设定要在图表中显示其分布的验证。杆件分布的选择项与 “导航器 - 结果” 的相应（详见图 显示杆件验证类型的利用率）。每种结果类型将在单独的图表中输出。

如果您想检查另一根杆件的结果，可以在 “杆件编号” 列表中选择，或使用按钮 进行图形选择。

在“杆件利用率”列表中，您还可以选择其他对象类型。

选择结果图表对象类型

更多可能性详见RFEM手册中章节 Ergebnisverläufe。
