Resultados adicionais de barras

A categoria de navegação Resultados adicionais de barras permite a representação gráfica dos modos próprios de barras e conjuntos de barras. Os modos próprios não são exibidos nas tabelas.

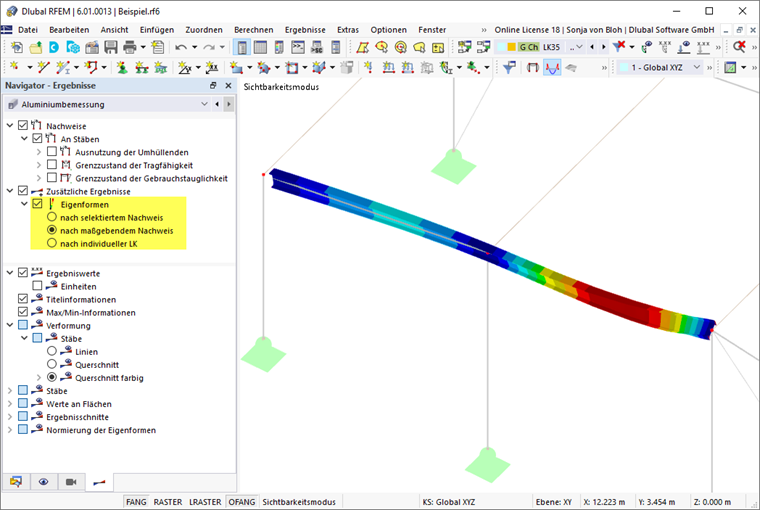

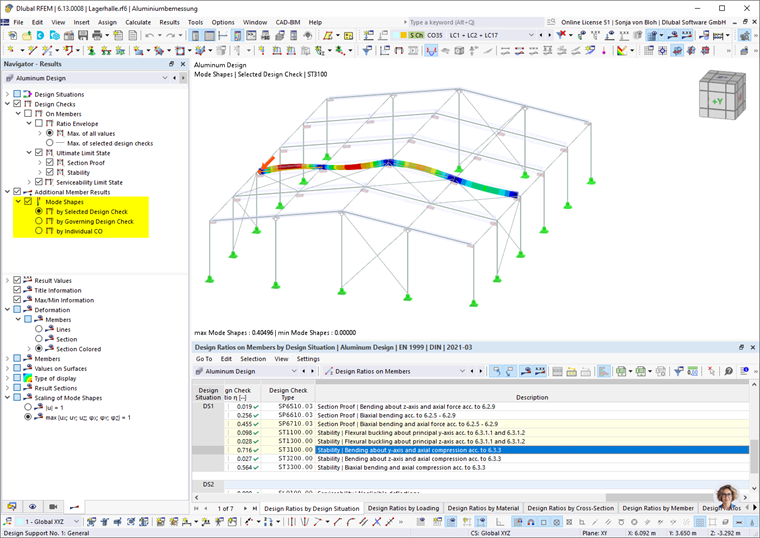

Navegador Resultados – Modos próprios

Modos próprios

Quando o método de valor próprio é utilizado para determinar o momento crítico M_cr ou o fator de carga crítico α_crit para a verificação de flambagem lateral, o modo próprio correspondente está disponível como resultado.

Os modos próprios podem ser representados com base em diferentes critérios:

• Por verificação selecionada

O modo próprio é exibido especificamente para a verificação selecionada na tabela de resultados. A verificação refere-se sempre a uma barra ou conjunto de barras. Na janela de trabalho, o modo próprio deste objeto é exibido para a situação de carga utilizada na verificação específica. Esta opção é adequada para o controle direcionado de uma verificação específica.

• Por verificação principal

São exibidos os modos próprios que são determinantes para a verificação de estabilidade para todos os objetos. Assim, vários modos próprios são exibidos lado a lado no gráfico, embora possam ocorrer independentemente ou com base em diferentes situações de carga. Esta opção é especialmente adequada em combinação com Visibilidades para documentação de resultados, quando os modos próprios dos objetos visíveis são exibidos.

• Por combinação de carga individual

São exibidos os modos próprios que se aplicam a uma combinação de carga específica para todos os objetos, independentemente de essa combinação de carga ser determinante para a verificação. Defina a combinação de carga através da lista de cargas na barra de ferramentas. Esta opção é adequada para o controle de plausibilidade dos apoios nodais definidos.

Escala dos modos próprios

Na seção inferior do navegador, você pode escolher como os valores numéricos dimensionais dos modos próprios serão escalados para o comprimento de referência 1. Este método é também conhecido como "normalização".

• |u| = 1

O valor do vetor do modo próprio é escalado para 1. A máxima deslocamento total |u| é considerada.

• max {u_X; u_Y; u_Z; φ_X; φ_Y; φ_Z} = 1

Esta abordagem considera o vetor próprio completo, incluindo as componentes rotacionais. O máximo é buscado como referência e esta porção é então escalada para 1.
