正常使用极限状态配置分为多个选项卡，清晰归类了各项验算的设置。
杆件

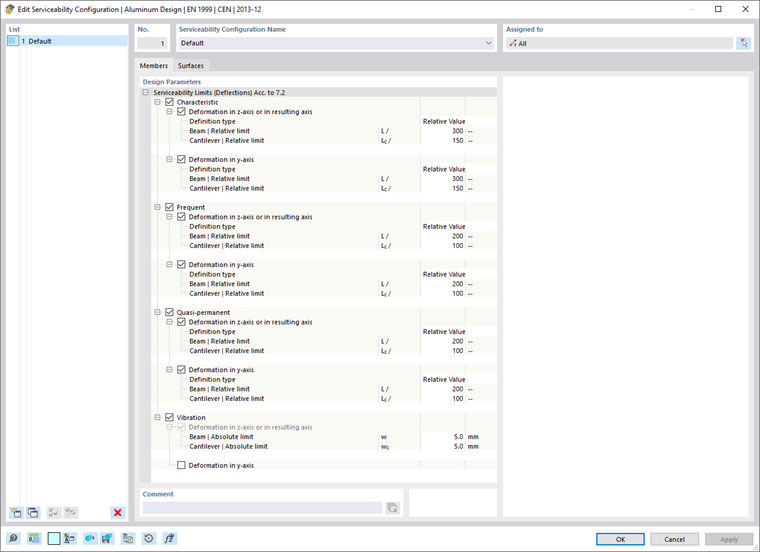

在"正常使用极限状态配置"对话框的杆件选项卡中，您可以为杆件和杆件集的变形定义极限值。
依据 7.2 的正常使用极限值（挠度）
正常使用极限状态设计有多种设计状况类型（参见 RFEM 手册中 设计状况 章节）。根据 EN 1999-1-1 进行验算时，将区分标准组合、频遇组合和准永久组合。对于每种组合类型，您都可以为杆件轴线方向定义特定的挠度极限值。
变形极限值原则上与构件的长度相关：杆件越长，容许的挠度越大。在"定义类型"旁的列表中，您可以选择以何种形式定义极限值。
- 相对值： 相对杆件或杆件集的长度定义极限值。
- 绝对值： 直接定义最大挠度值。
- 相对值与绝对值之和： 极限值由相对值和绝对值相加得出。
- 相对值与绝对值中的较小值： 取相对值或绝对值中的较小值作为极限值。
- 相对值与绝对值中的较大值： 取相对值或绝对值中的较大值作为极限值。
根据构件的支座情况——两端支承的"梁"或单侧支承的"悬臂梁"——通常适用不同的挠度极限值。某个节段的具体类型将根据其分配的设计支座自动确定：两侧都有设计支座或没有设计支座的节段被归类为梁，而单侧有设计支座的节段被归类为悬臂梁。您可以在杆件和杆件集的 设计支座与挠度 选项卡中定义设计支座。
如有必要，请调整对象变形验算的预设极限值。
若在变形验算中需考虑预拱（构件安装时的预变形），您可以在杆件或杆件集的属性中指定此初弯曲（参见章节 设计支座与挠度）。您也可以在那里定义最大位移是基于变形后的节段端点还是未变形的初始系统。
振动
"振动"类别允许通过参考振动幅值，以简单方式检查变形，以用于振动验算。对于此验算，将考虑 设计状况 表格中分配了SLS - 振动类型的所有设计状况。假定这些是相应的荷载组合或结果组合，其包含以挠度形式表示的振动幅值最大值。这些最大值将与相应轴线方向的极限值进行比较。

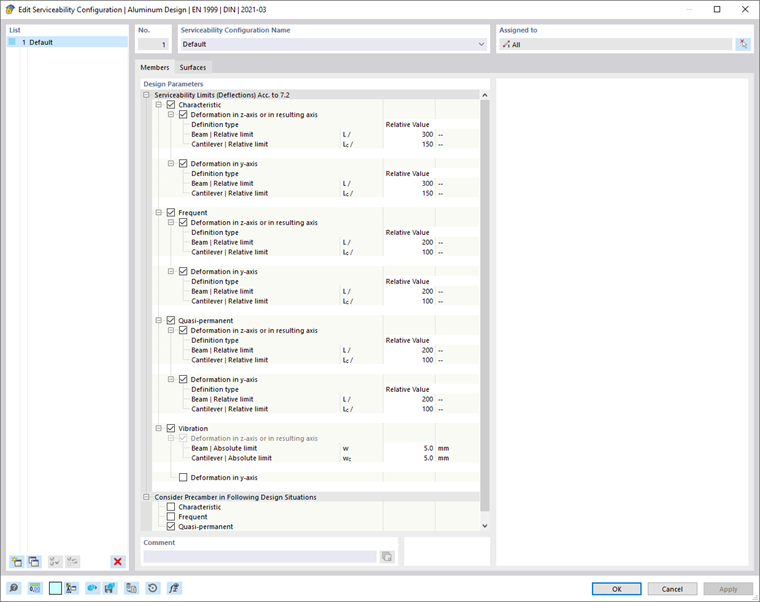

在以下设计状况中考虑预拱
勾选需考虑预拱的设计状况对应的复选框。
面

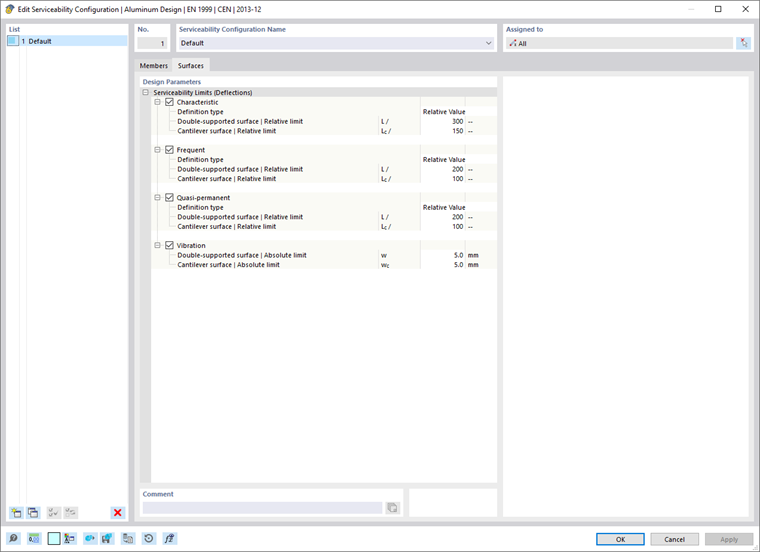

在"正常使用极限状态配置"对话框的面选项卡中，您可以为面的变形定义极限值。
与杆件类似，正常使用极限状态设计有多种设计状况类型。对于每种组合类型，您都可以定义特定的挠度极限值。它们与构件的长度相关。"定义类型"旁的列表提供了多种选择，以便您定义极限值的形式（参见图片 定义变形的参考基准）：
- 相对值： 相对面的长度定义极限值。
- 绝对值： 直接定义最大挠度值。
- 相对值与绝对值之和： 极限值由相对值和绝对值相加得出。
- 相对值与绝对值中的较小值： 取相对值或绝对值中的较小值作为极限值。
- 相对值与绝对值中的较大值： 取相对值或绝对值中的较大值作为极限值。
根据构件的支座情况——两端支承的面或单侧支承的悬挑面——通常适用不同的挠度极限值。此支座情况必须作为"面类型"在面或面集的属性中，于 挠度 选项卡中进行定义。您也可以在那里定义最大位移是基于未变形的系统、变形的参考平面还是一个平行面，并指定参考长度的确定方式。
如有必要，请调整对象变形验算的预设极限值。
