Další výsledky prutů

Kategorie navigátoru Další výsledky prutů umožňuje grafické zobrazení vlastních tvarů prutů a sad prutů. V tabulkách se vlastní tvary nezobrazují.

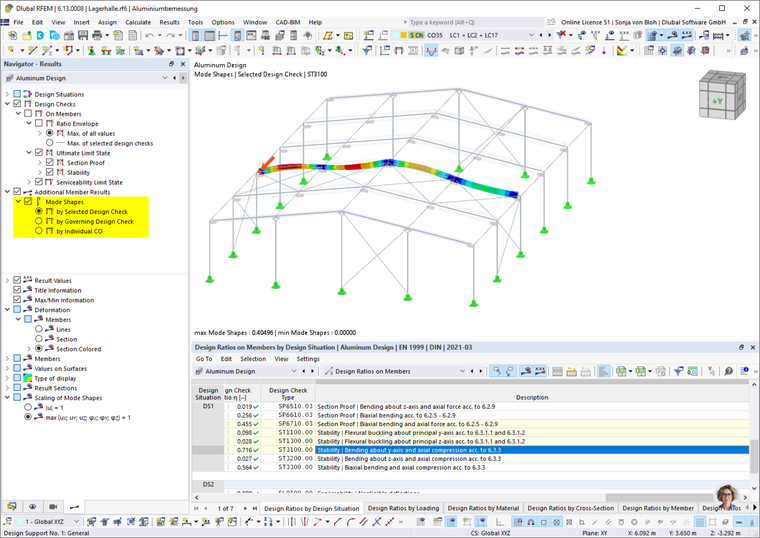

Navigator - Výsledky - Vlastní tvary

Vlastní tvary

Pokud je pro posouzení bočního klopení použita Eigenwertmethode na určení kritického momentu M_cr nebo kritického součinitele zatížení α_crit, je k dispozici také odpovídající vlastní tvar jako výsledek.

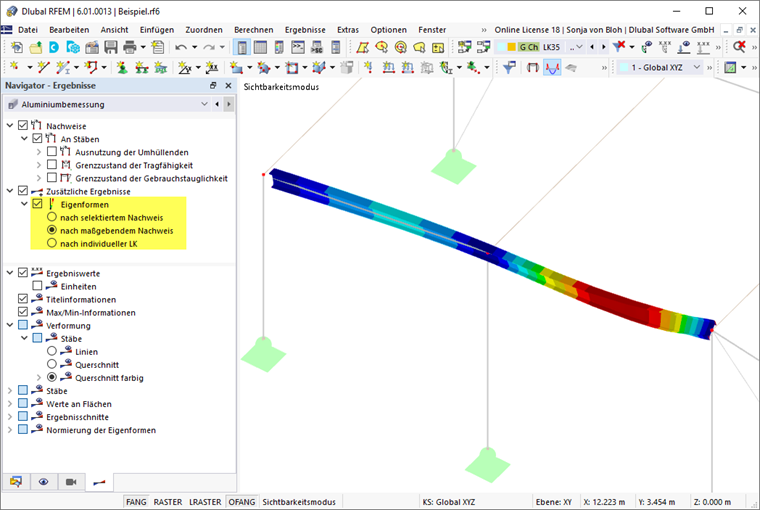

Vlastní tvary lze zobrazit podle různých kritérií:

• Podle vybraného posouzení

Vlastní tvar je zobrazen speciálně pro posouzení, které je vybráno v tabulce výsledků. Posouzení se v tomto případě vždy vztahuje na prut nebo sadu prutů. V pracovním okně je zobrazen vlastní tvar tohoto objektu pro konkrétní zatěžovací situaci použitou v daném posouzení. Tato možnost je vhodná pro cílenou kontrolu konkrétního posouzení.

• Podle určujícího posouzení

U všech objektů jsou zobrazeny vlastní tvary, které jsou určující pro posouzení stability. V grafice se tak zobrazuje několik vlastních tvarů vedle sebe, ačkoliv mohou být nezávislé na sobě nebo vycházet z různých zatěžovacích situací. Tato možnost je zvláště vhodná v kombinaci s Sichtbarkeiten pro dokumentaci výsledků, když jsou zobrazeny vlastní tvary viditelných objektů.

• Podle individuální kombinace zatížení (LK)

U všech objektů jsou zobrazeny vlastní tvary platné pro konkrétní kombinaci zatížení – bez ohledu na to, zda je tato LK určující pro posouzení. Nastavte kombinaci zatížení prostřednictvím seznamu zatížení v panelu nástrojů. Tato možnost je vhodná pro kontrolu rozumnosti definovaných uzlových podpor.

Škálování vlastních tvarů

Ve spodní části navigátoru můžete vybrat, jak se bezrozměrné číselné hodnoty vlastních tvarů škálují na referenční délku 1. Tato metoda se také nazývá "normování".

• |u| = 1

Hodnota vektoru vlastního tvaru je škálována na 1. Přitom je považováno maximální celkové přemístění |u|.

• max {u_X; u_Y; u_Z; φ_X; φ_Y; φ_Z} = 1

Tento přístup zohledňuje celý vlastní vektor včetně rotačních částí. Hledá se maximum jako reference a tato část se pak nastaví na 1.
