杆件利用率

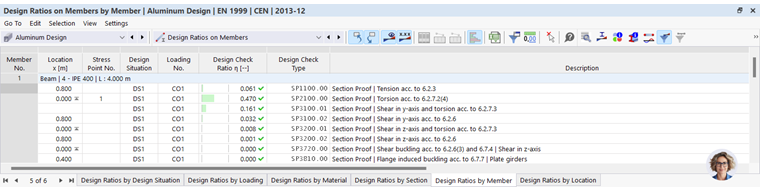

结果表杆件利用率包含已执行的验算的结果数据及其利用率。 在表格中可以按照荷载情况(按设计情况或荷载)、杆件属性(材料或截面)和设计位置(杆件、杆件集、位置或按顺序)进行排序。应力点)。

双击设计线或点击 设计详细信息 按钮,可以显示特定设计的 设计细节

结果筛选(按极限状态)

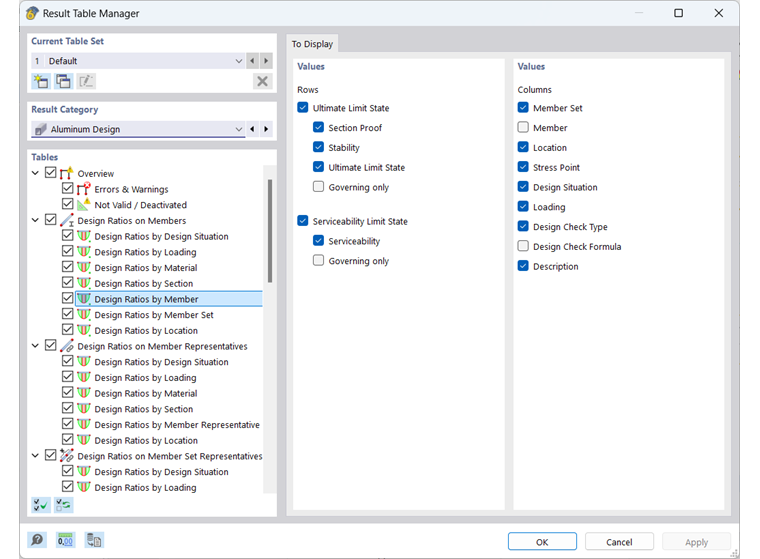

根据结果表管理器中的过滤设置,可以显示全部或部分设计类型的验算(例如承载能力极限状态)。

您也可以使用按极限状态过滤按钮来显示或隐藏某些极限状态。 只有当设计处于相应的极限状态时,它们才会激活。

承载能力极限状态设计的结果过滤器 承载能力极限状态设计的结果过滤器
正常使用极限状态设计的结果过滤器 正常使用极限状态设计的结果过滤器

结果按利用率筛选

只有通过在使用后在过滤设置列表中选择 'Max',才能显示对每个对象(根据所选表)的决定性设计。 您也可以在该列表中以 '> #.##' 的格式定义自己的过滤器选项。 只有按照筛选设置的验算才会显示在表格中。
