colonna

Fare doppio clic sulla colonna (asta nr. 1) per aprire la finestra di dialogo 'Modifica asta'. Le impostazioni sono leggermente diverse poiché è necessario verificare la stabilità della colonna.

Copriferro

Selezionare la scheda Ricoprimento di calcestruzzo e assicurarsi che sia impostata la categoria 'XC1'.

Armatura a taglio

Successivamente, seleziona la scheda Armatura a taglio.

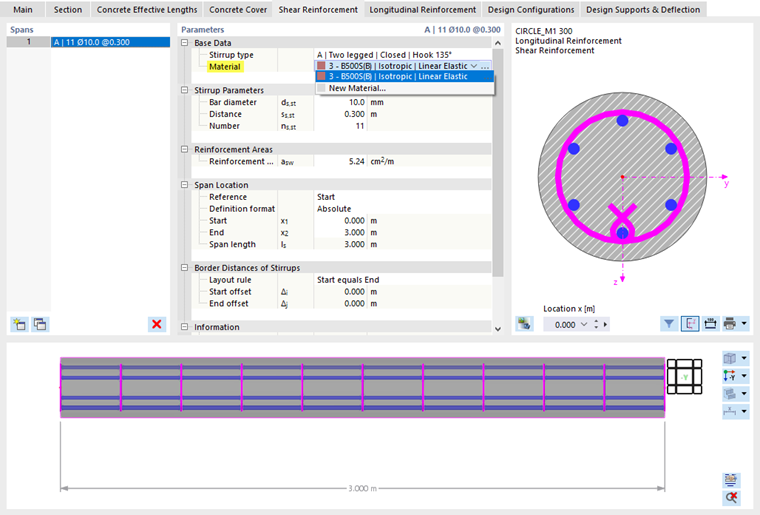

01 Selezione del materiale delle staffe

Nella categoria 'Dati base', selezionare di nuovo il tipo 3 - B500S(B) dall'elenco dei materiali.

Le impostazioni predefinite delle staffe (Ø 10 mm, s = 0,30 m) sono adatte per la verifica.

Armatura longitudinale

Seleziona la scheda armatura longitudinale.

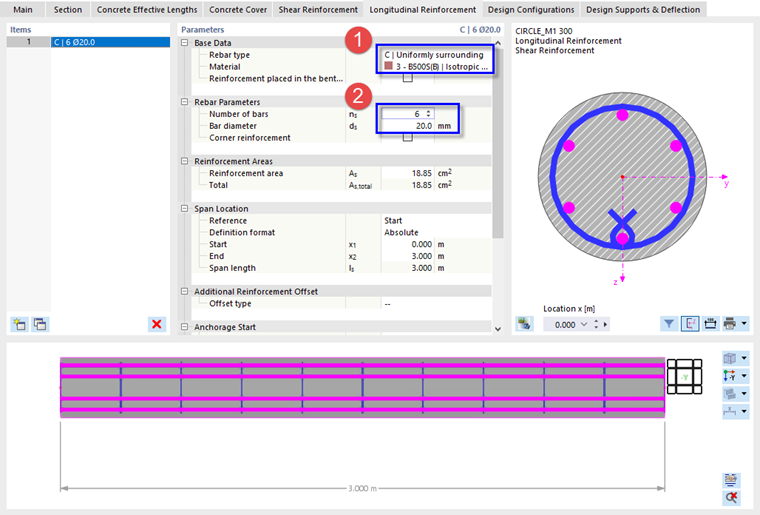

02 Definizione della disposizione e del numero di barre

Aprire l'elenco dei tipi di layout nella categoria 'Dati base'. Seleziona C | Opzione uniformemente circostante (1). Quindi, impostare di nuovo il materiale 3 - B500S(B) nella linea seguente.

Nella categoria 'Parametri dell'armatura', inserire (o selezionare) le barre 6 nella casella 'n_s ' (2). Il diametro della barra di 20 mm è adatto per il progetto.

Lunghezze libere d'inflessione per il calcestruzzo

Infine, selezionare la scheda Lunghezze efficaci del calcestruzzo per definire i parametri di instabilità della colonna. Sono necessari per la progettazione secondo il metodo basato sulla curvatura nominale come specificato nella EN 1992-1-1, 5.8.8.

03 Creazione di un nuovo tipo di lunghezza libera d'inflessione

L'instabilità flessionale viene analizzata solo quando sono definite le lunghezze libere di inflessione dell'asta. Fare clic sul pulsante nell'area 'Assegnazione' per creare un nuovo tipo di lunghezza libera d'inflessione. Si aprirà un'altra finestra di dialogo.

05 Finestra di dialogo "Nuova lunghezza libera d'inflessione"

Per impostazione predefinita, la verifica all'instabilità viene eseguita per entrambi gli assi principali dell'asta non controventata.

Seleziona la scheda Supporti nodali e lunghezze libere di inflessione.

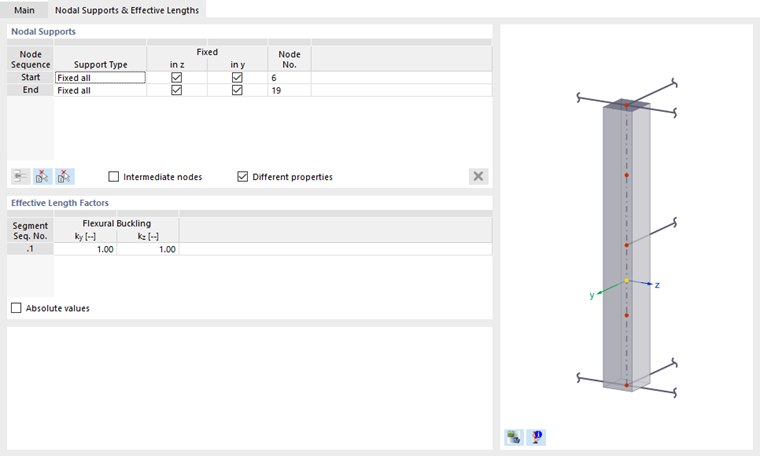

06 Scheda "Vuoi vincoli esterni dei nodi e lunghezze libere d'inflessione"

La colonna ha vincoli esterni incernierati ad entrambe le estremità. Sarebbe possibile ridurre le lunghezze di instabilità perché la testa della colonna è vincolata dalle solette in una certa misura. Per un approccio conservativo, tuttavia, devono essere applicate impostazioni non controventate con coefficienti di lunghezza efficaci k = 1.0 di una colonna con estremità a spillo.

Fare clic su OK per chiudere la finestra di dialogo e tornare alla scheda 'Lunghezze efficaci del calcestruzzo'.

Dopo aver definito le impostazioni di verifica della colonna, fare clic su OK per chiudere la finestra di dialogo 'Modifica asta'.
