Poteau

Double-cliquez sur le poteau (barre n° 1) pour ouvrir la boîte de dialogue « Modifier la barre ». Les paramètres sont légèrement différents car la stabilité du poteau doit également être vérifiée.

Enrobage de béton

Sélectionnez l'onglet Enrobage de béton et assurez-vous que la catégorie « XC1 » est définie.

Armatures d'effort tranchant

Cliquez ensuite sur l'onglet Armatures d'effort tranchant.

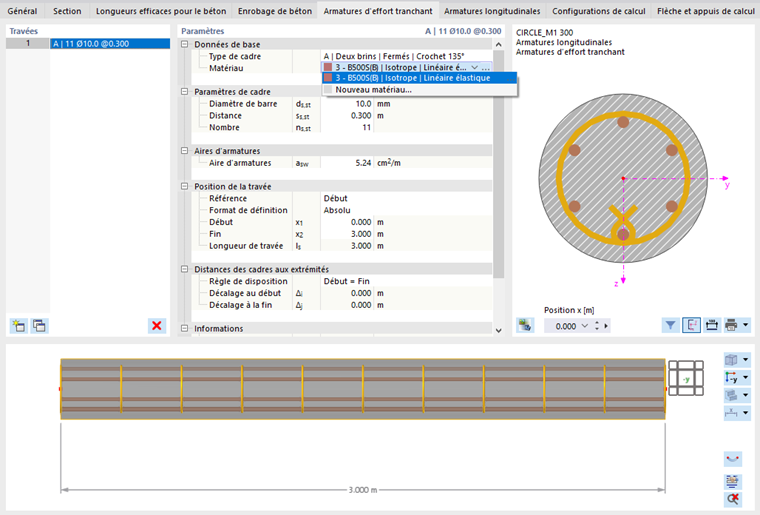

01 Sélection du matériau des cadres

Dans la catégorie « Données de base », sélectionnez à nouveau le type 3 - B500S(B) dans la liste des matériaux.

Les paramètres par défaut des cadres (Ø 10 mm, s = 0,30 m) sont adaptés à la vérification.

Armatures longitudinales

Sélectionnez l'onglet Armatures longitudinales.

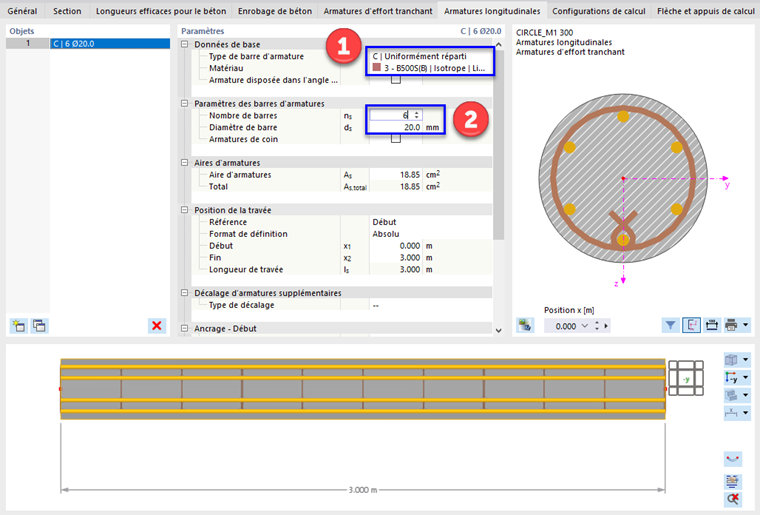

02 Définition de la disposition et du nombre de barres d'armatures

Ouvrez la liste des types d'affichage dans la catégorie « Données de base ». Sélectionnez l'option C | Uniformément réparti (1). Définissez ensuite le matériau 3 - B500S(B) dans la ligne du dessous.

Dans la catégorie « Paramètres des barres d'armatures », entrez (ou sélectionnez) 6 barres d'armatures dans le champ « n_s » (2). Le diamètre de barre de 20 mm est adapté à la vérification.

Longueurs efficaces pour le béton

Enfin, sélectionnez l'onglet Longueurs efficaces pour le béton pour définir les paramètres de flambement du poteau. Elles sont requises pour la vérification selon la méthode basée sur la courbure nominale telle que spécifiée dans l'EN 1992-1-1, 5.8.8.

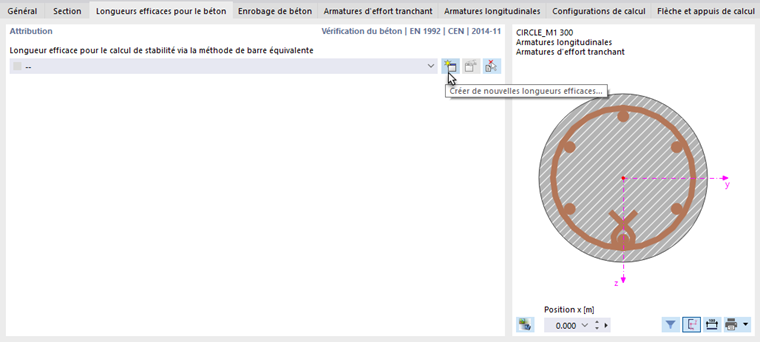

03 Création d'un nouveau type de longueur efficace

Le flambement par flexion n'est analysé que lorsque les longueurs efficaces de la barre sont définies. Cliquez sur le bouton dans la zone « Attribution » pour créer un nouveau type de longueur efficace. Une autre boîte de dialogue s'ouvre.

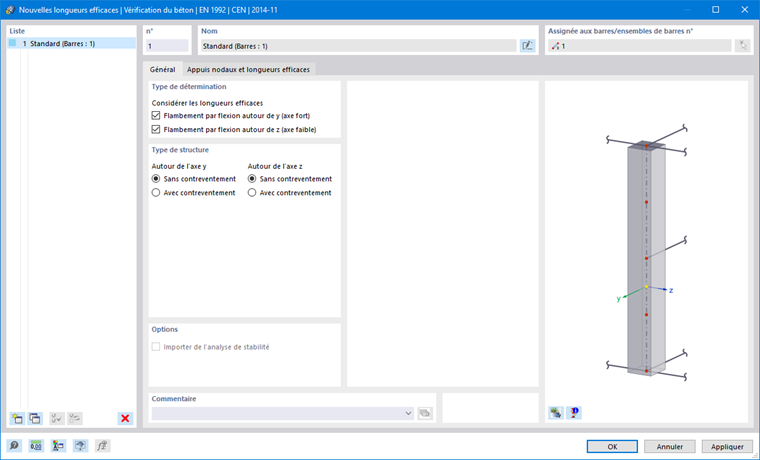

05 Boîte de dialogue « Nouvelles longueurs efficaces »

Par défaut, la vérification du flambement est effectuée pour les deux axes principaux de la barre non contreventée.

Sélectionnez l'onglet Appuis nodaux et longueurs efficaces.

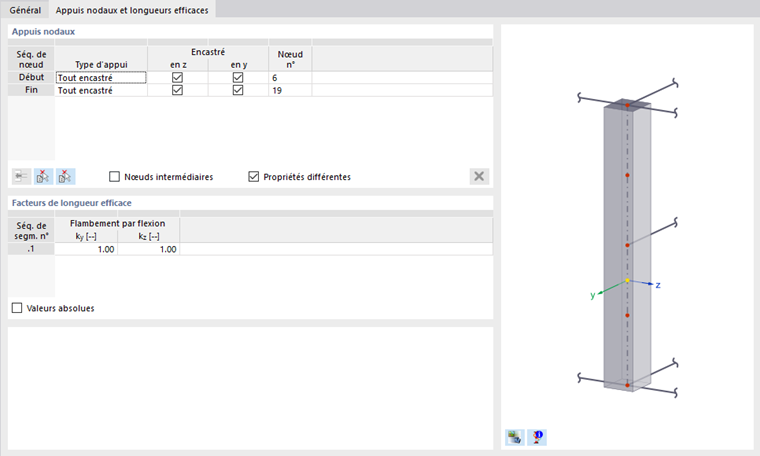

06 Onglet « Appuis nodaux et longueurs efficaces »

Le poteau a des appuis articulés aux deux extrémités. Il serait possible de réduire les longueurs de flambement car la tête du poteau est maintenue à un certain degré par les dalles. Cependant, pour une approche prudente, des paramètres non contreventés avec des facteurs de longueur efficace k = 1,0 d'un poteau à goujons doivent être appliqués.

Cliquez sur OK pour fermer la boîte de dialogue et revenir à l'onglet « Longueurs efficaces pour le béton ».

Après avoir défini les paramètres de vérification du poteau, cliquez sur OK pour fermer la boîte de dialogue « Modifier la barre ».
