Dwukrotnie kliknąć słup (pręt nr 1), aby otworzyć okno dialogowe 'Edytuj pręt'. Ustawienia są nieco inne, ponieważ należy dodatkowo zweryfikować stateczność słupa.
Otulina betonowa
Wybierz zakładkę Otulenie betonowe i upewnij się, że ustawiona jest kategoria 'XC1'.
Zbrojenie na ścinanie

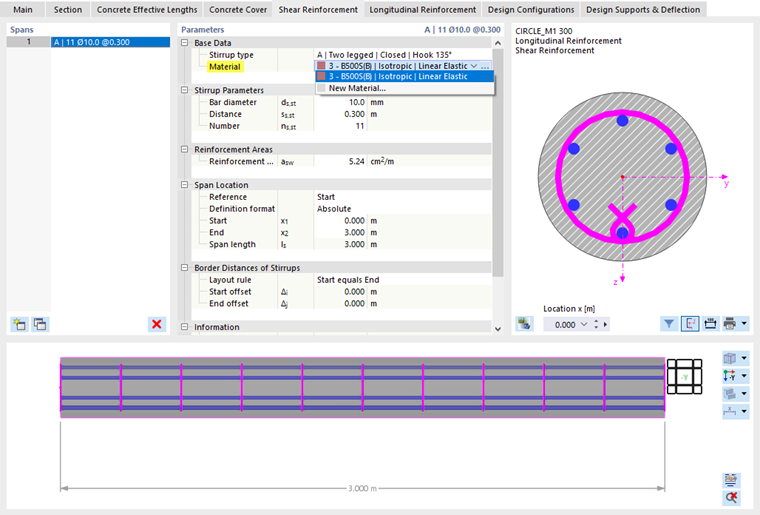

Następnie należy wybrać kartę Zbrojenie na ścinanie.
W kategorii 'Dane bazowe' należy ponownie wybrać z listy materiałów typ 3 - B500S(B).
Domyślne ustawienia strzemion (Ø 10 mm, s = 0,30 m) są odpowiednie dla obliczeń.
Zbrojenie podłużne

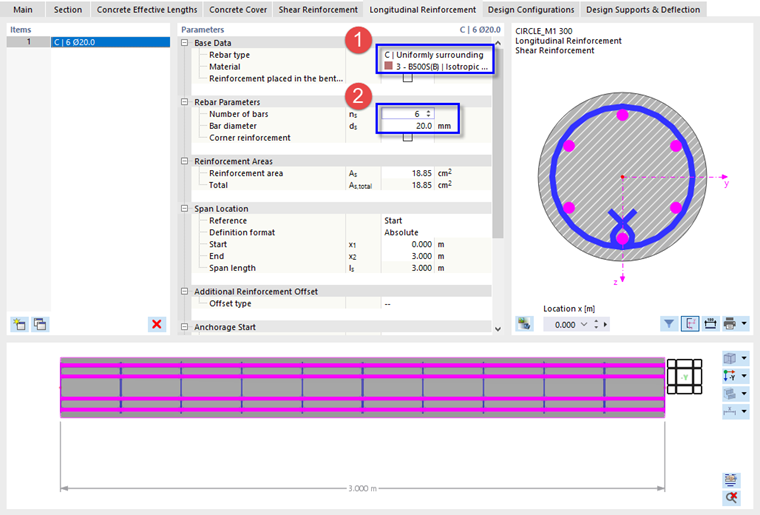

Wybierz zakładkę Zbrojenie podłużne.
Otwórz listę typów układów w kategorii 'Dane bazowe'. Wybierz C | Równomiernie otaczająca opcja (1). Następnie ponownie umieść materiał 3 - B500S(B) w wierszu poniżej.
W kategorii 'Parametry zbrojenia' wprowadź (lub wybierz) pręty zbrojeniowe 6 w polu 'ns ' (2). Do tego celu dostosowana jest średnica pręta 20 mm.
Długości efektywne dla betonu
Na koniec należy wybrać zakładkę Efektywne długości betonu w celu zdefiniowania parametrów wyboczenia słupa. Są one wymagane do obliczeń zgodnie z metodą krzywizny nominalnej, zgodnie z EN 1992-1-1, 5.8.8.

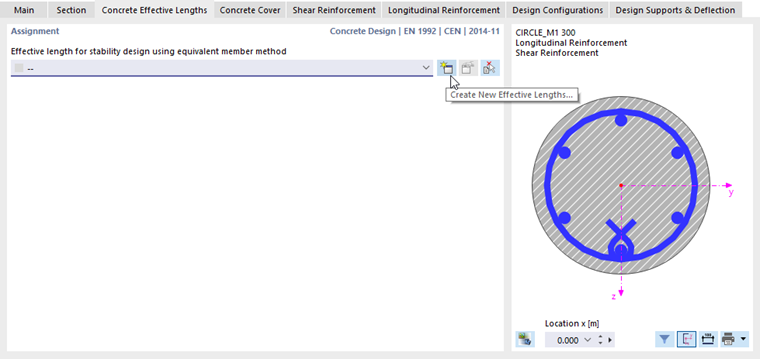

Wyboczenie giętne jest analizowane tylko wtedy, gdy zdefiniowane są efektywne długości pręta. Aby utworzyć nowy typ długości efektywnej, należy kliknąć przycisk

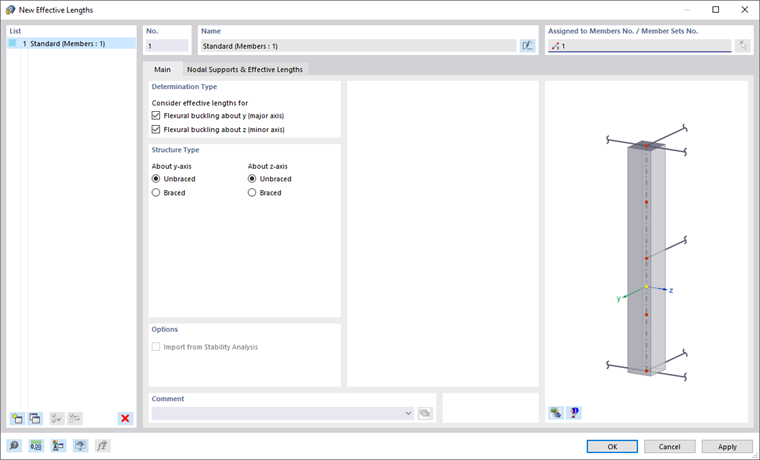

w obszarze 'Przypisanie'. Otworzy się kolejne okno dialogowe.
Domyślnie wymiarowanie wyboczenia przeprowadzane jest dla obu osi głównych niestężonego pręta.

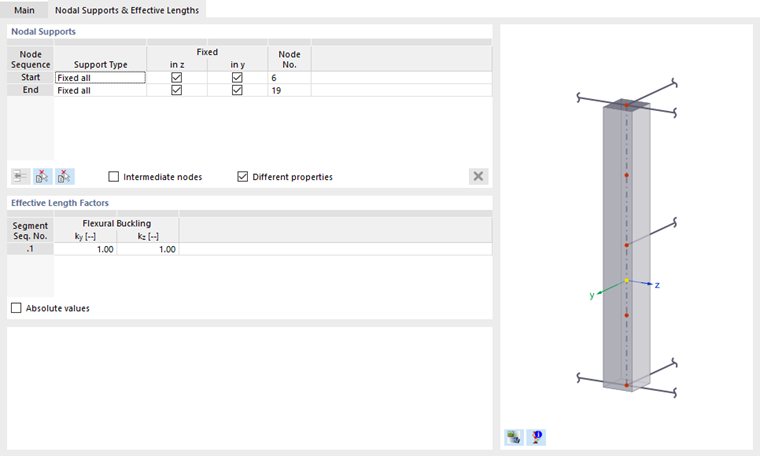

Wybierz zakładkę Podpory węzłowe i długości efektywne.
Na obu końcach słupa znajdują się podpory przegubowe. Długości wyboczeniowe mogą być skrócone, ponieważ głowica słupa jest do pewnego stopnia stężona przez płyty. Jednak w przypadku ostrożnego podejścia należy zastosować ustawienia niestężone ze współczynnikami długości efektywnej k = 1.0 dla słupa zakończonego sworzniem.
Kliknij przycisk OK, aby zamknąć okno dialogowe i powrócić do zakładki 'Efektywne długości betonu'.
Po zdefiniowaniu ustawień wymiarowania słupa, kliknij przycisk OK, aby zamknąć okno dialogowe 'Edytuj pręt'.
