Sloup

Poklepáním na sloup (prvek č. 1) otevřete dialogové okno 'Upravit prvek'. Nastavení se mírně liší, protože stabilita sloupu má být dodatečně ověřena.

Krytí betonem

Vyberte kartu Krytí betonem a ujistěte se, že je nastavena kategorie 'XC1'.

Střižná výztuž

Dále vyberte kartu Střižná výztuž.

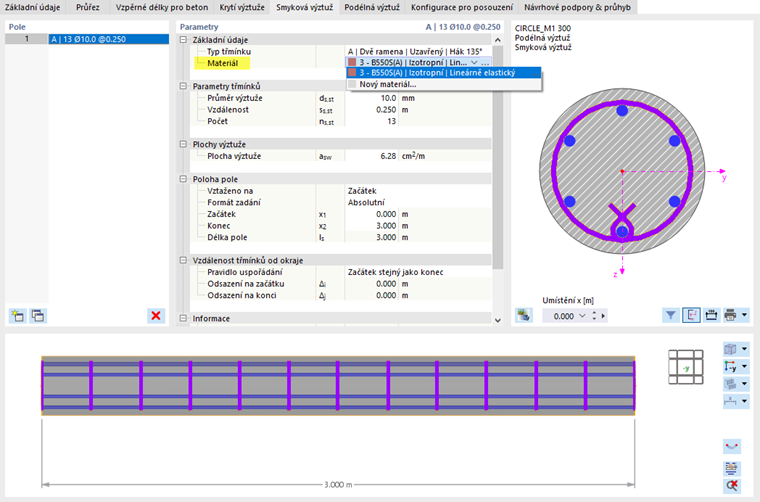

Výběr materiálu třmínků

V kategorii 'Základní data' zvolte typ 3 - B500S(B) ze seznamu materiálů znovu.

Výchozí nastavení třmínků (Ø 10 mm, s = 0,30 m) jsou vhodná pro návrh.

Podélná výztuž

Vyberte kartu Podélná výztuž.

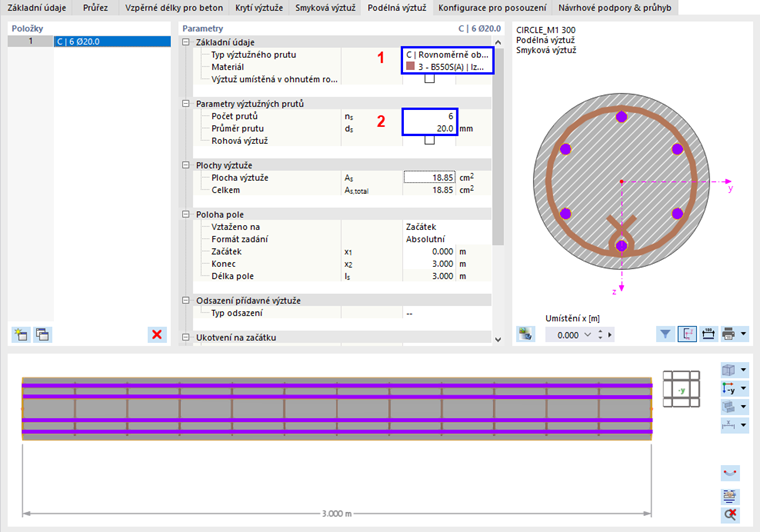

Definice uspořádání a počtu výztužových prutů

Otevřete seznam typů uspořádání v kategorii 'Základní data'. Zvolte možnost C | Rovnoměrně obklopující (1). Dále nastavte znovu materiál 3 - B500S(B) na řádce níže.

V kategorii 'Parametry prutů' zadejte (nebo vyberte) 6 prutů v poli 'n_s' (2). Průměr prutu o velikosti 20 mm je vhodný pro návrh.

Účinné délky betonu

Nakonec vyberte kartu Účinné délky betonu, abyste definovali parametry vybočení sloupu. Ty jsou vyžadovány pro návrh podle metody založené na nominální zakřivení, jak je specifikováno v EN 1992-1-1, 5.8.8.

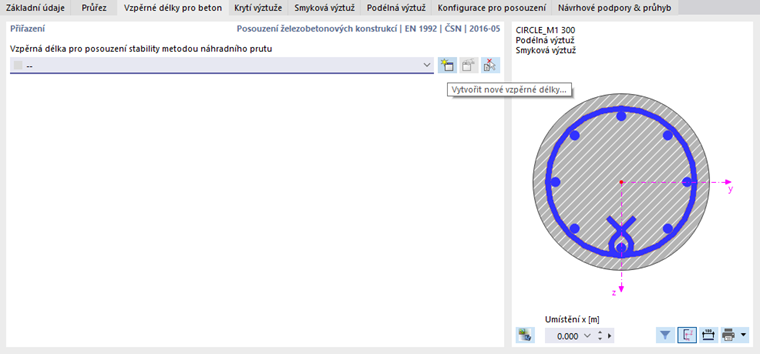

Vytvoření nového typu vzpěrné délky

Ohybové vybočení je analyzováno pouze tehdy, když jsou definovány účinné délky prvku. Klikněte na tlačítko v oblasti 'Přiřazení', abyste vytvořili nový typ účinné délky. Otevře se další dialogové okno.

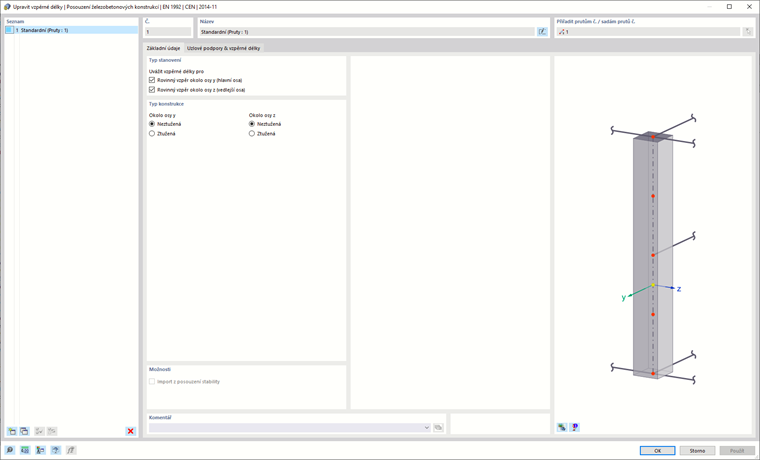

Dialog "Nové vzpěrné délky"

Ve výchozím nastavení se návrh na vybočení provádí pro obě hlavní osy nevyztuženého prvku.

Vyberte kartu Uzlové podpory & Účinné délky.

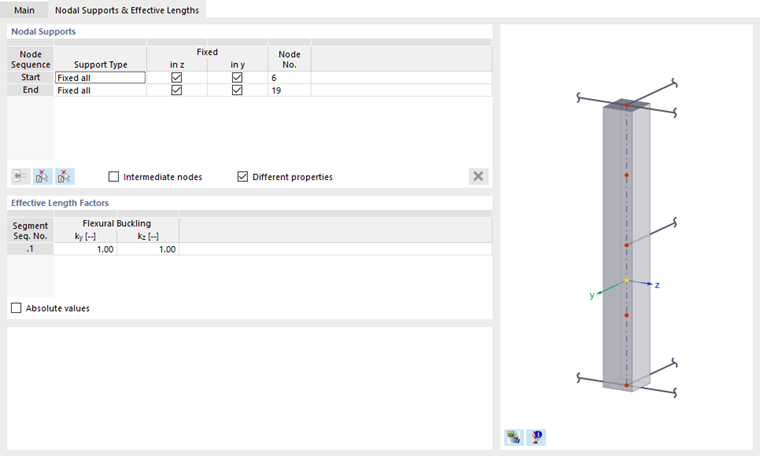

Záložka "Uzlové podpory a účinné délky"

Sloup má čepově ukotvené podpory na obou koncích. Bylo by možné zkrátit délky vybočení, protože hlava sloupu je do určité míry omezena deskami. Pro konzervativní přístup však mají být aplikována nevyztužená nastavení s faktory účinné délky k = 1,0 pro čepově ukončený sloup.

Klikněte na OK pro uzavření dialogového okna a návrat na kartu 'Účinné délky betonu'.

Po definování návrhových nastavení sloupu nyní klikněte na OK pro uzavření dialogového okna 'Upravit prvek'.
