Stütze

Doppelklicken Sie auf die Spalte (Stab-Nr. 1), um das Dialogfeld 'Stab bearbeiten' zu öffnen. Die Einstellungen sind etwas anders, da die Stabilität der Spalte zusätzlich überprüft werden soll.

Betondeckung

Wählen Sie die Registerkarte Betondeckung und stellen Sie sicher, dass die Kategorie 'XC1' eingestellt ist.

Schubbewehrung

Wählen Sie als Nächstes die Registerkarte Schubbewehrung.

Auswahl des Materials der Bügel

Wählen Sie in der Kategorie 'Allgemeine Daten' erneut den Typ 3 - B500S(B) aus der Liste der Materialien.

Die Standardeinstellungen der Bügel (Ø 10 mm, s = 0,30 m) sind für den Entwurf geeignet.

Längsbewehrung

Wählen Sie die Registerkarte Längsbewehrung.

Definieren von Anordnung und Anzahl der Bewehrungsstäbe

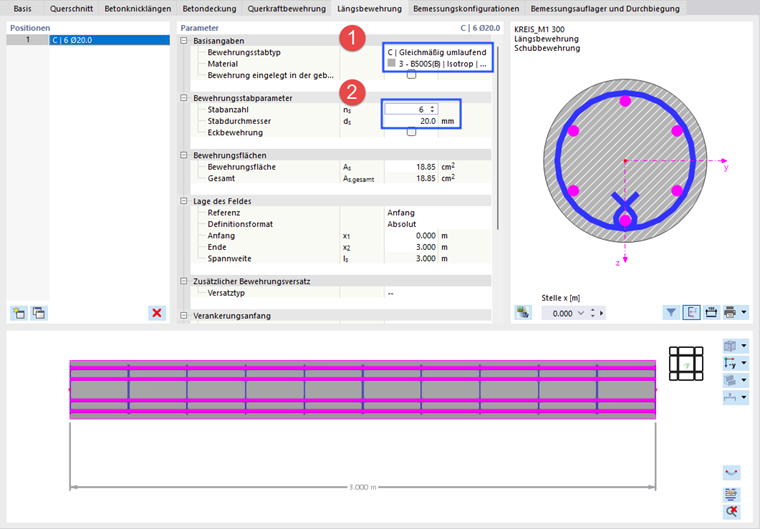

Öffnen Sie die Liste der Anordnungstypen in der Kategorie 'Allgemeine Daten'. Wählen Sie die Option C | Rundum gleichmäßig (1). Stellen Sie als Nächstes das Material 3 - B500S(B) erneut in der Zeile darunter ein.

Geben Sie in der Kategorie 'Bewehrungsparameter' im Feld 'n_s' (2) 6 Bewehrungsstäbe ein (oder wählen Sie diese aus). Der Stabdurchmesser von 20 mm ist für den Entwurf geeignet.

Beton-Ersatzlängen

Wählen Sie schließlich die Registerkarte Beton-Ersatzlängen, um die Knickparameter der Spalte zu definieren. Diese sind für den Entwurf nach der Methode basierend auf Nennkrümmung erforderlich, wie in EN 1992-1-1, 5.8.8 angegeben.

Erzeugen eines neuen Knicklängentyps

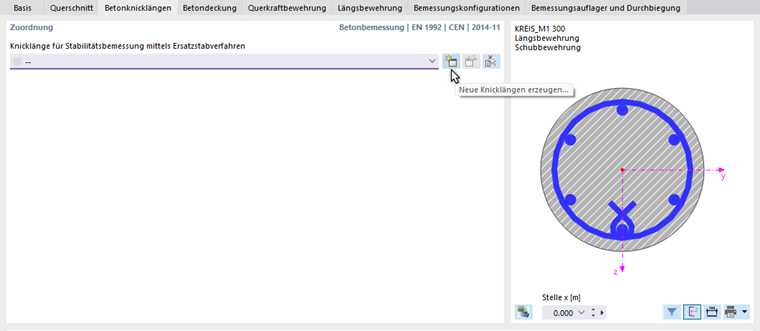

Biegeknicken wird nur analysiert, wenn die Ersatzlängen des Stabs definiert sind. Klicken Sie auf die Schaltfläche im Bereich 'Zuordnung', um eine neue Ersatzlänge zu erstellen. Es öffnet sich ein weiteres Dialogfeld.

Dialog 'Neue Knicklängen'

Standardmäßig wird der Knicknachweis für beide Hauptachsen des un unterstützen Stabs durchgeführt.

Wählen Sie die Registerkarte Knotenauflager & Ersatzlängen.

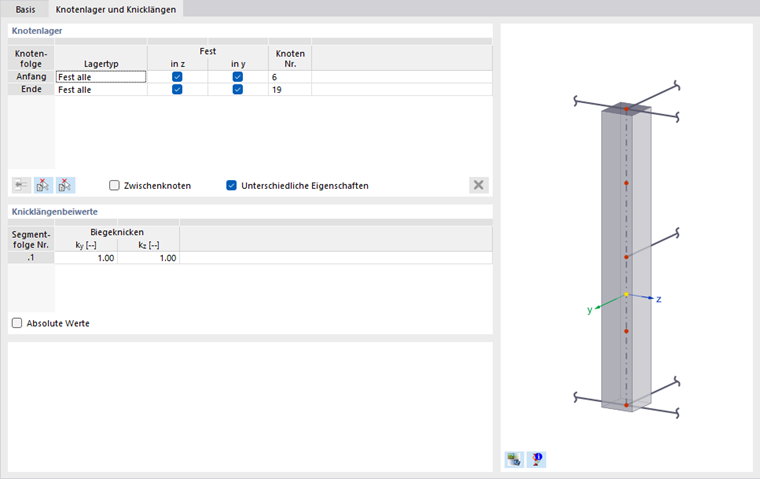

Register 'Knotenlager und Knicklängen'

Die Säule hat an beiden Enden gelenkige Auflager. Es wäre möglich, die Knicklängen zu reduzieren, da der Säulenkopf durch die Platten bis zu einem gewissen Grad fixiert ist. Für einen konservativen Ansatz sind jedoch unabgestützte Einstellungen mit Ersatzlängenfaktoren k = 1,0 für eine beidseits gelenkige Säule anzuwenden.

Klicken Sie auf OK, um das Dialogfeld zu schließen und zur Registerkarte 'Beton-Ersatzlängen' zurückzukehren.

Nachdem nun die Entwurfseinstellungen der Säule definiert sind, klicken Sie auf OK, um das Dialogfeld 'Stab bearbeiten' zu schließen.
