Une super combinaison est une option de combinaison à l'aide du module additionnel SUPER-RC la génération de programme RSTAB 8. Cela vous permet de superposer les résultats de cas de charge des différentes phases de construction d'un modèle. Cette analyse repose sur le principe général de superposition : Les quantités physiques identiques sont combinées avec une relation linéaire entre l'action et la quantité superposée.
Pour visualiser les résultats, une super combinaison étend le principe de superposition dans le domaine de la mécanique technique aux {%}000359 phases de construction]]. En mécanique des structures, une étape de construction est une structure statique dont les éléments présentent une configuration définie. Si la configuration des éléments porteurs d'une structure porteuse (angle, longueur, forme) peut être modifiée, il y a alors différentes étapes de construction. Une super combinaison superpose alors plusieurs résultats des étapes de construction déterminés de manière linéaire-élastique avec différentes configurations d'éléments porteurs et représente ceux-ci sous forme d'enveloppes sur un modèle avec n'importe quelle configuration.
Champs d'application typiques

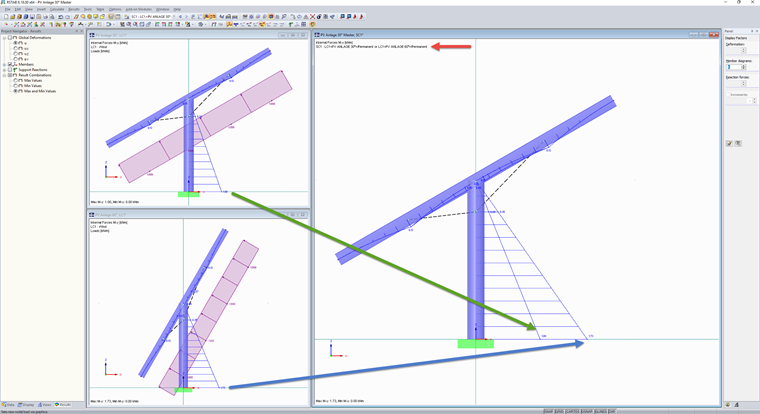

- Systèmes photovoltaïques avec orientation d'un module hydraulique
- Modèles de poutre avec éléments porteurs temporaires pendant le montage
Entrée dans RSTAB 8
Les super combinaisons sont gérées dans le navigateur Données de RSTAB 8 dans la catégorie « Cas de charge et combinaisons » → « Super combinaisons ». Une super combinaison peut être créée à l'aide des situations de charge de plusieurs fichiers de modèle d'une structure similaire présentant des configurations différentes.
