Суперкомбинация - это вариант сочетаний, предлагаемый с помощью дополнительного модуля SUPER-RC, нового поколения программы RSTAB 8. Это позволяет накладывать результаты загружений на разных стадиях строительства модели. За этим анализом стоит общий принцип суперпозиции: Идентичные физические величины комбинируются с линейной связью между воздействием и наложенной величиной.
.png?mw=760&hash=2d553be404c4d38fadd2e09898bf30007b6f1889)

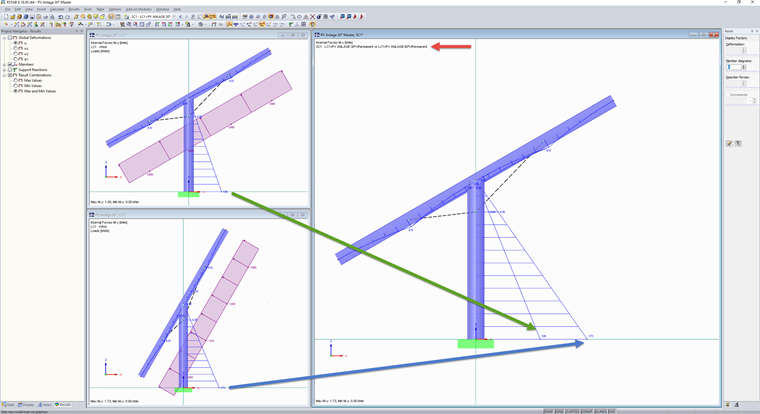

Для визуализации результатов суперкомбинация расширяет принцип суперпозиции, применяемый в технической механике, на стадий строительства. В строительной механике, каждая стадия строительства представляет собой статическую конструкцию с определенной конфигурацией несущих элементов. Однако, если конфигурации опорных элементов (угол, длина, форма) в несущей конструкции можно изменять, тогда речь идет о стадиях строительства. В таких случаях суперкомбинация сочетает в себе с помощью линейно-упругого определения ряд результатов стадий строительства с различными конфигурациями опорных элементов, которые далее представляются на модели любой конфигурации в качестве пакетов.
Типичные области применения
- Фотоэлектрические системы с гидравлической ориентацией модуля
- Балочные модели с элементами временной опоры во время монтажа
Введено в RSTAB 8
Суперсочетания управляются в навигаторе данных RSTAB 8 в категории «Загружения и сочетания» → «Суперсочетания». Суперкомбинация может быть создана с ситуациями нагрузки из нескольких файлов модели с аналогичной структурой, но различными конфигурациями.
