Una super combinazione è un'opzione di combinazione che utilizza il modulo aggiuntivo SUPER-RC di la generazione del programma RSTAB 8. Ciò consente di sovrapporre i risultati dei casi di carico delle diverse fasi costruttive di un modello. Dietro questa analisi c'è il principio generale di sovrapposizione: Grandezze fisiche identiche sono combinate con una relazione lineare tra l'azione e la quantità sovrapposta.
Per visualizzare i risultati, una super combinazione estende il principio di sovrapposizione nel campo della meccanica tecnica a fasi costruttive. Nella meccanica strutturale, una fase costruttiva è una struttura statica con una configurazione definita di elementi strutturali. Se questa configurazione degli elementi di supporto nella struttura di supporto (angolo, lunghezza, forma) è variabile, la fase costruttiva è presente. Per questi casi, una super combinazione sovrappone diversi risultati delle fasi costruttive determinate linearmente-elasticamente con diverse configurazioni degli elementi di supporto e li rappresenta come inviluppi su un modello con qualsiasi configurazione.
Aree di applicazione tipiche

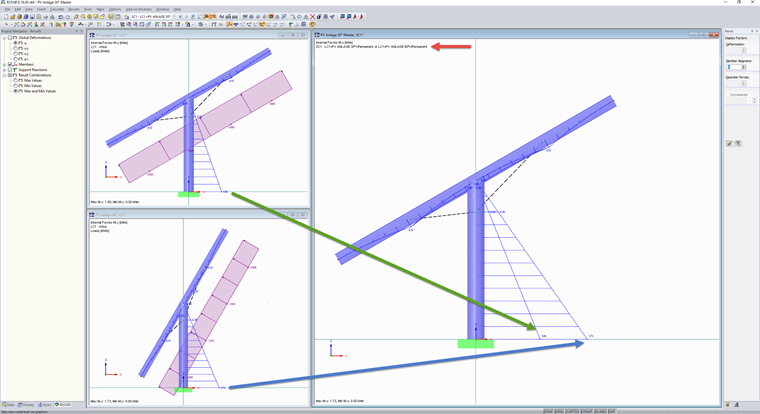

- Impianti fotovoltaici con orientamento del modulo idraulico
- Modelli di travi con elementi di vincolo temporaneo durante l'assemblaggio
Inserito in RSTAB 8
Le super combinazioni sono gestite nel navigatore Dati di RSTAB 8 nella categoria "Casi e combinazioni di carico" → "Super combinazioni". La super combinazione può essere creata con le situazioni di carico da più file di modello di una struttura simile che ha configurazioni diverse.
