Stabilità della struttura è un add-on che può essere attivato nei Dati base. Questo add-on consente di eseguire un'analisi di stabilità non lineare utilizzando il metodo incrementale per ottenere risultati vicini alla realtà anche per strutture non lineari. Il coefficiente di carico critico è determinato in modo che i carichi del caso di carico sottostante siano gradualmente aumentati fino a quando l'instabilità non è raggiunta. Questo incremento di carico tiene conto delle non linearità, come aste, vincoli esterni e fondazioni che giungono a rottura, nonché delle non linearità dei materiali. Dopo l'incremento del carico, è possibile eseguire un'analisi di stabilità lineare sull'ultimo stato stabile per determinare la modalità di stabilità. Questi possono essere visualizzati nel navigatore Risultati.
L'add-on Stabilità della struttura nelle nuove generazioni di programmi RFEM 6 e RSTAB 9 adotta la funzione dei moduli aggiuntivi RF-STABILITY (RFEM 5) o RSBUCK (RSTAB 8), ma include alcune nuove caratteristiche.

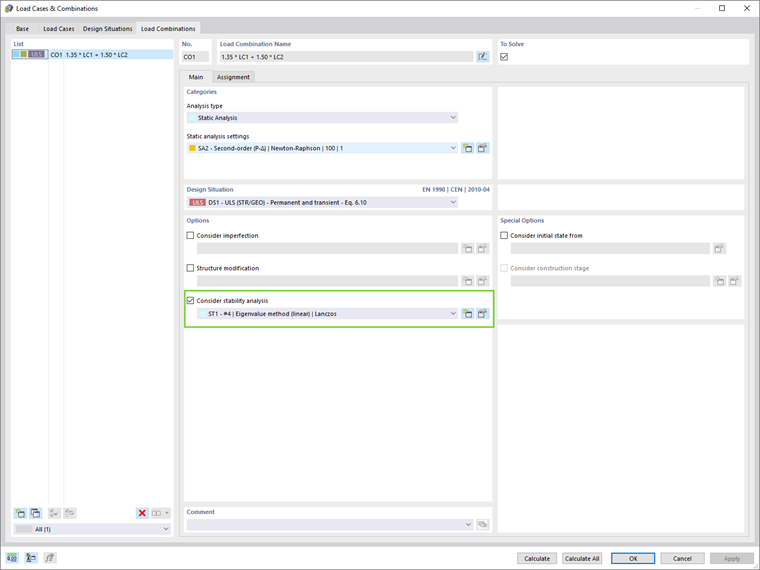

- Attivazione come proprietà di un caso di carico o di una combinazione di carico
- - Attivazione automatizzata del calcolo di stabilità tramite procedure guidate di combinazione per diverse situazioni di carico in un solo passaggio
- - Aumento incrementale del carico con criteri di terminazione definiti dall'utente
- - Modifica della normalizzazione della forma modale senza ricalcolo
- - Tabelle dei risultati con opzione di filtro
Utilizzo nel programma

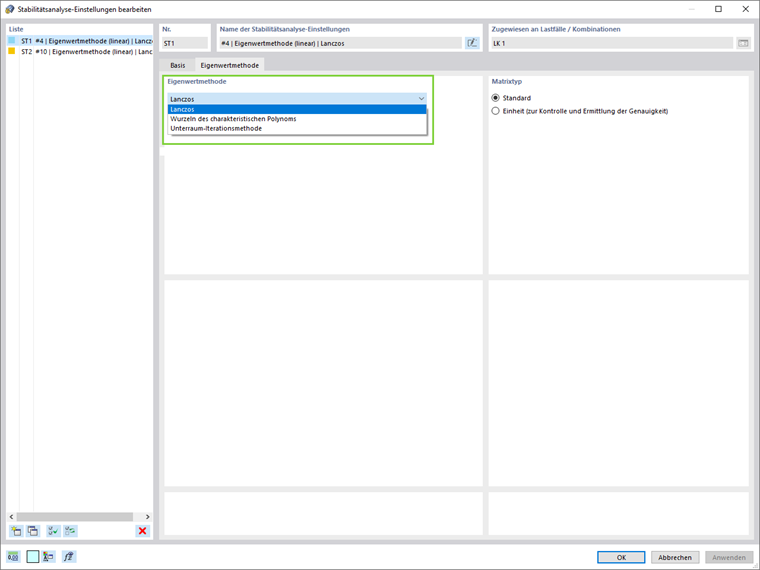

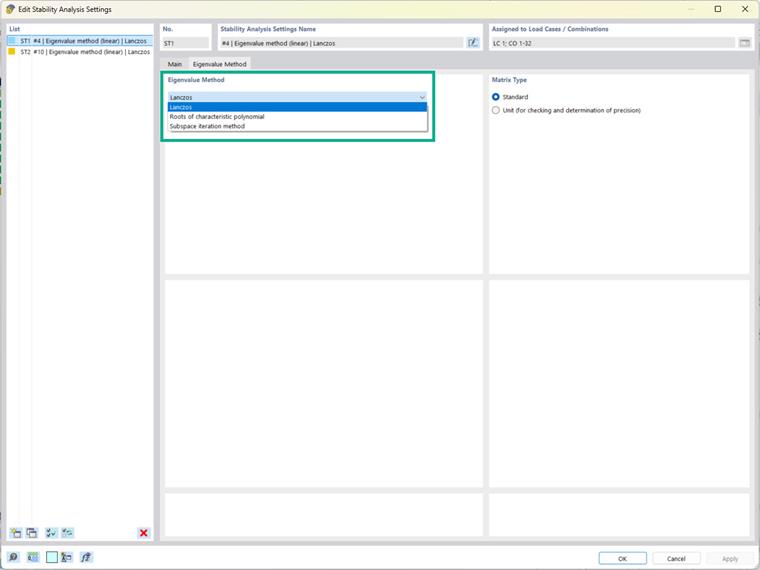

Il programma fornisce vari metodi per l'analisi degli autovalori:
Metodi diretti
I metodi diretti sono utili per i modelli di piccola e media grandezza. Questi metodi veloci per i solutori di equazioni beneficiano di gran parte della memoria del computer (RAM). Sono disponibili i seguenti metodi diretti:
- Lanczos (RFEM)
- Radici del polinomio caratteristico (RFEM)
- Metodo di iterazione del sottospazio (RFEM/RSTAB)
- Iterazione inversa spostata (RSTAB)
Metodo di iterazione ICG (gradiente coniugato incompleto (RFEM))
Utilizzando questo metodo, gli autovalori sono determinati uno dopo l'altro, quindi questo metodo richiede solo poca memoria di lavoro e può quindi essere utilizzato, ad esempio, per il calcolo di strutture molto complesse con pochi autovalori.
