Stabilita konstrukce je addon, který lze aktivovat v Základních údajích. Tento addon umožňuje provést nelineární posouzení stability i pomocí přírůstkové metody, a tak získat realistické výsledky i pro nelineární systémy. Součinitel kritického zatížení se stanovuje tak, že se postupně zvyšuje zatížení vybraného zatěžovacího stavu až k dosažení nestability. Při zvyšování zatížení se zohledňují nelinearity jako např. neúčinné pruty, podpory a podloží nebo také materiálové nelinearity. Po ukončení zvyšování zatížení lze případně provést lineární stabilitní analýzu na posledním stabilním stavu pro stanovení stabilitního tvaru. Ty je možné zobrazit pomocí navigátoru Výsledky.
Addon Stabilita konstrukce v nové generaci programů RFEM 6 a RSTAB 9 nahrazuje přídavné moduly RF-STABILITY (RFEM 5) a RSBUCK (RSTAB 8), a navíc obsahuje i některé nové funkce.

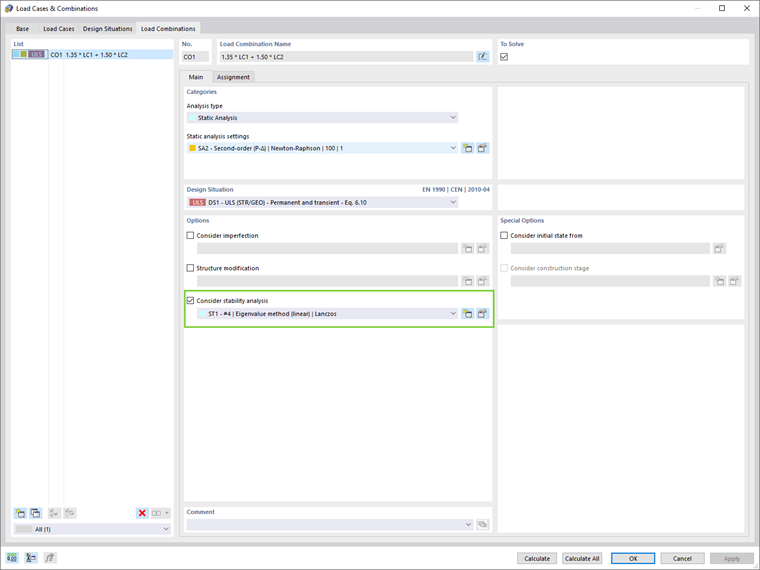

- Nastavitelná aktivace zatěžovacího stavu nebo kombinace zatížení
- Automatizovaná aktivace výpočtu stability pomocí generátoru kombinací pro několik zatěžovacích situací v jednom kroku
- Postupné zvyšování zatížení na základě uživatelsky definovaných kritérií ukončení
- Úprava normování vlastních tvarů bez nového výpočtu
- Tabulky výsledků s možností filtrování
Použití v programu

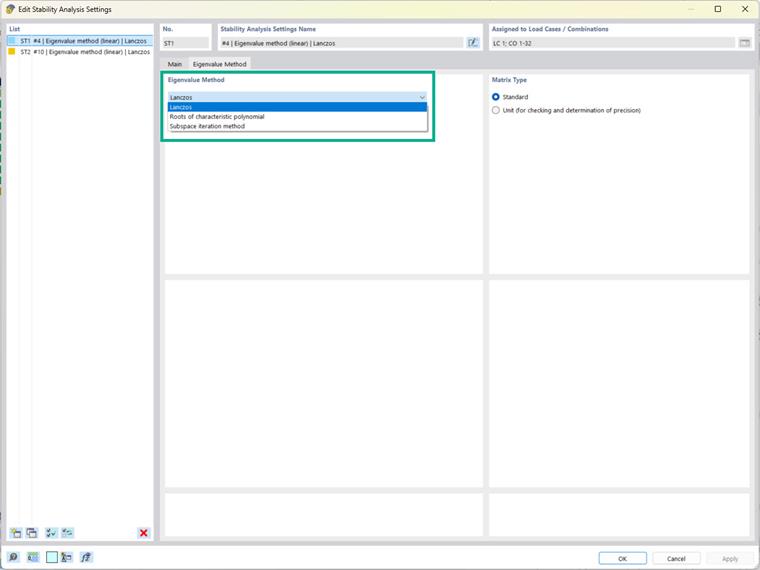

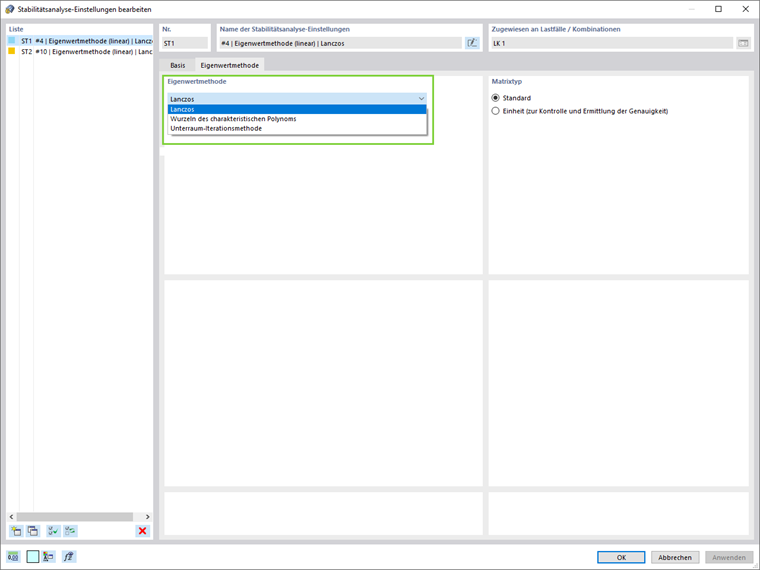

Program nabízí různé metody pro analýzu vlastních čísel:
Přímé metody
Přímé metody jsou vhodné pro malé až střední modely. Tyto rychlé maticové metody řešení vyžadují větší kapacitu operační paměti (RAM). K dispozici jsou následující přímé metody:
- Lanczos (RFEM)
- Kořeny charakteristického polynomu (RFEM)
- Metoda iterace podprostoru (RFEM/RSTAB)
- Inverzní silová metoda s posunem (RSTAB)
Iterační metoda sdružených gradientů (ICG - Incomplete Conjugate Gradient) (RFEM)
Touto metodou se počítají vlastní čísla jedno po druhém, takže tato metoda vyžaduje málo pracovní paměti, a lze ji tak použít například pro výpočet velmi složitých konstrukcí s málo vlastními čísly.
