水平梁状结构的荷载组合

提示和技巧

This article was translated by Google Translator View original text

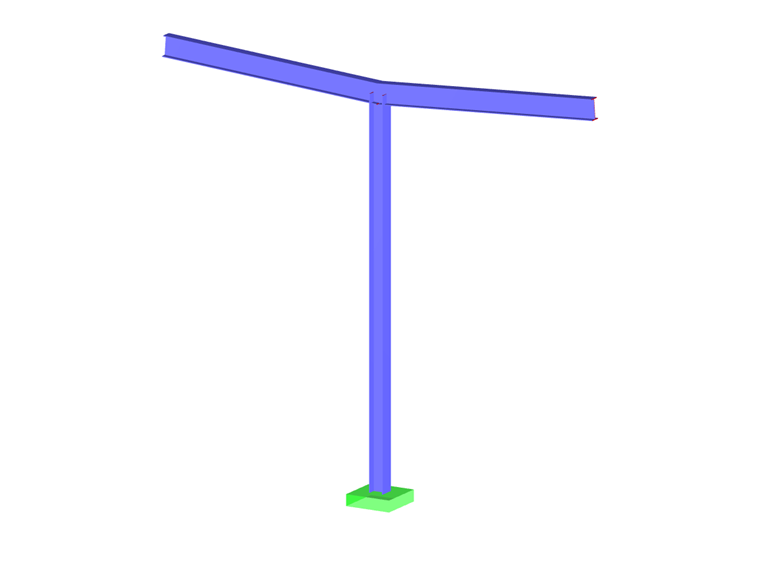

对于水平梁式支座,应分别考虑永久作用的有利荷载和不利荷载。 在RFEM和RSTAB中可以通过以下方式实现。

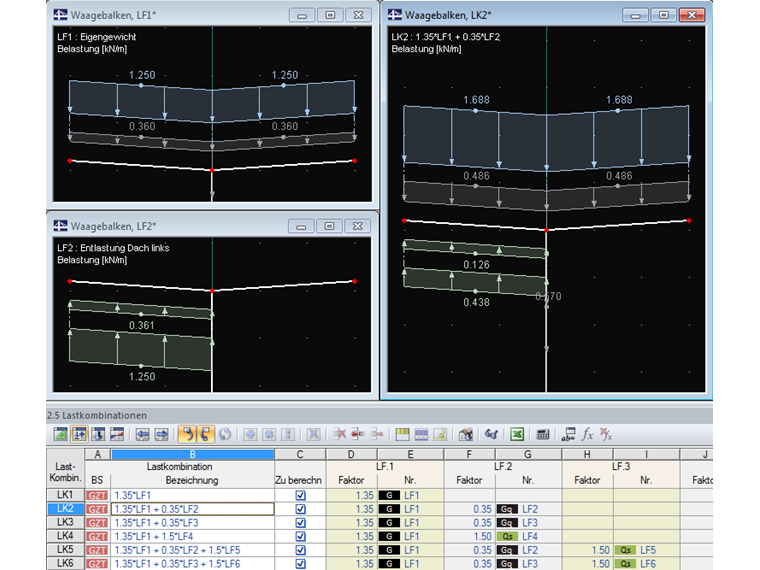

1.除了“自重”荷载工况外,还为永久性作用创建了附加荷载工况。 1.ese包含有利荷载分量。 1.e自重的自动考虑功能必须关闭。

2.在应力消除区域施加结构和任何上部结构的重量。
重要提示: 荷载为负,但全部荷载。 仅在荷载组合中进行折减。 因此,荷载工况可以用于不同的设计状态(极限状态,静平衡)。
提示: 自重可以通过截面数据库中的参数化输入自动计算得出: GetCSPar(截面(截面编号);“ g”)* 10

3.如果使用“自动生成组合”,则附加的“永久”荷载工况必须归入单独的作用类别中。 3.推荐使用类别1.C(永久作用/有效荷载)。 3.最后必须调整该类别的局部安全系数。 3.为此必须创建一个新的国家附录。
说明: 通常不再需要单独考虑有利的永久措施。

4. 局部安全系数由差gamma_G,sup-gamma_G,inf得出。
