Combinaisons de charge des structures de poutre horizontale

Trucs & Astuces

Ce texte a été traduit par Google Translate Lire le texte source

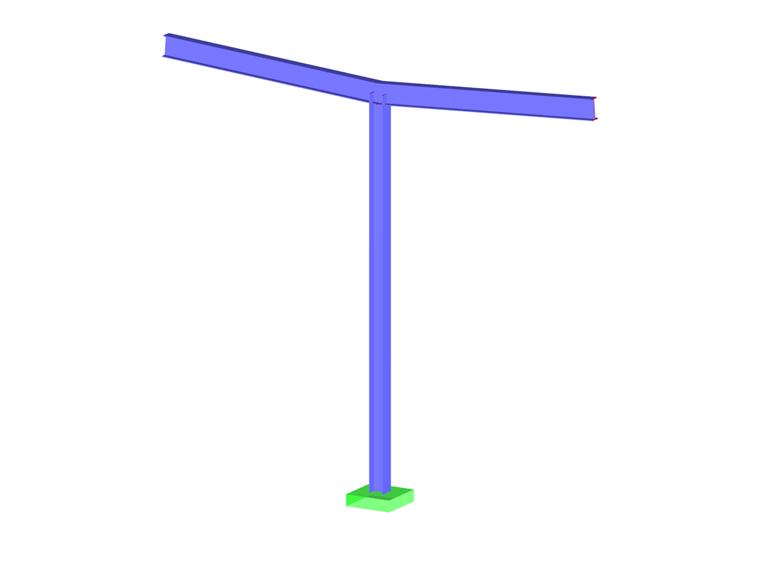

Dans le cas des structures porteuses de poutre horizontale, les composants de charge favorable et défavorable des actions permanentes doivent être considérées séparément. Dans RFEM et RSTAB, ceci est possible de la manière suivante.

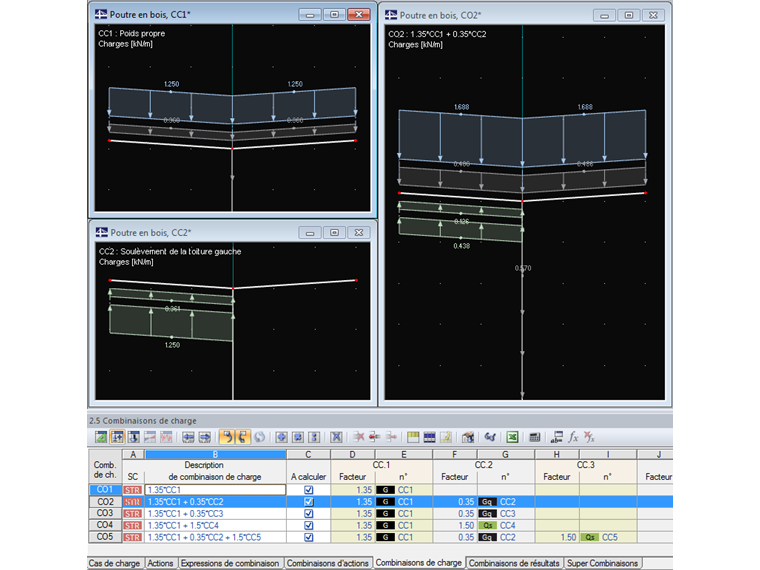

1. En plus du cas de charge «Poids propre», des cas de charge supplémentaires sont créés pour les actions permanentes. 1. contiennent les composants de charge favorables. 1.e La considération automatique du poids propre doit être désactivée.

2. Le poids de la structure et des superstructures est appliqué dans les zones de relaxation.
Important: Les charges sont appliquées négativement, mais en totalité. La réduction est effectuée uniquement dans la combinaison de charges. Ainsi, les cas de charge peuvent être utilisés pour différents états de calcul (état limite ultime, équilibre statique).
Astuce : Le poids propre peut être déterminé et appliqué automatiquement à l'aide de l'entrée paramétrée de la base de données des sections: GetCSPar (Section (Numéro de section); "g") * 10

3. Si vous utilisez la «Génération automatique des combinaisons», les cas de charge «permanents» supplémentaires doivent être regroupés dans une catégorie d'action distincte. 3.Catégorie 1.C (actions permanentes/charge efficace) recommandée. 3. Enfin, les coefficients partiels de sécurité pour cette catégorie doivent être ajustés. Une nouvelle annexe nationale doit être créée à cette fin.
Remarque : Une considération séparée des actions permanentes favorables n'est généralement plus nécessaire.

4. Les coefficients partiels de sécurité résultent de la différence gamma_G, sup - gamma_G, inf.
