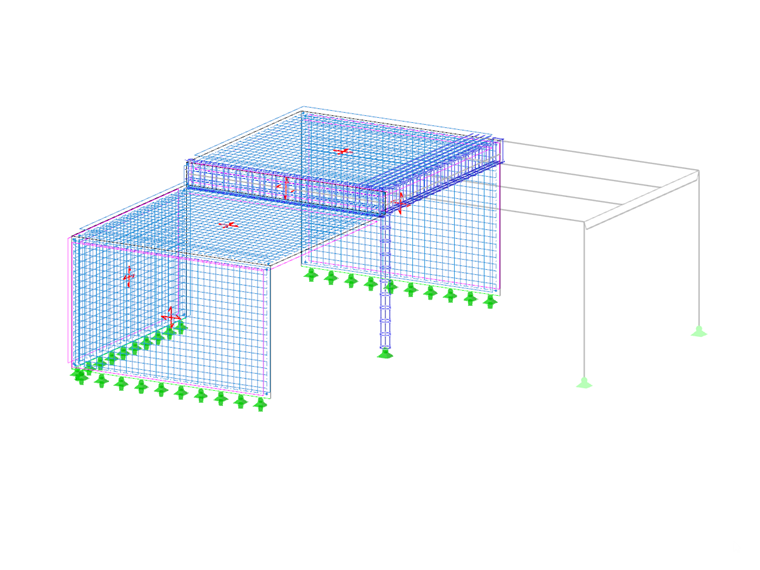

En este tutorial, nos gustaría familiarizarle con las características esenciales del programa RFEM. En la primera parte se definió un modelo y se realizó un análisis estructural. La segunda parte trata del cálculo de hormigón de losas, muros, vigas y pilares según EN 1992-1-1 con la configuración del Comité Europeo de Normalización (CEN).
Manuales en línea
RFEM 6 | Tutorial. Cálculo de hormigón
RFEM 6 | Tutorial. Cálculo de hormigón
2024-05-23
Seminario web
2024-06-20
Seminario web
2024-10-23
Formación en línea
Duración: 00:00:00 min
Duración: 00:00:00 min
Base de datos de conocimientos
Duración: 00:00:50 min
Duración: 00:00:00 min
Duración: 00:01:00 min
Duración: 01:07:48 min
Base de datos de conocimientos
Duración: 00:00:47 min
Base de datos de conocimientos
Duración: 00:01:02 min
Este artículo describe para usted, utilizando el ejemplo de una placa hecha de hormigón con fibras de acero, qué influye en el uso de diferentes métodos de integración y un número diferente de puntos de integración en el resultado del cálculo.
![Vanos basados en la figura 5.2 de [1]](/es/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Para diseñar correctamente una viga de cuelgue o una viga en T en RFEM 6 y usando el complemento Cálculo de hormigón, es esencial determinar los anchos del ala para las barras del nervio. Este artículo describe las opciones de entrada de datos para una viga de dos vanos y el cálculo de las dimensiones del ala según EN 1992-1-1.
Si desea utilizar un modelo de superficies puro, por ejemplo, al determinar los esfuerzos internos y momentos, pero el componente estructural aún se calcula en el modelo de barra, puede hacerlo con la ayuda de una viga de resultados.
,_Table_22.5.5.1_ACI_318-19.png?mw=512&hash=fb0c95268ba55403adf6343e213a103627a3b5e4)
Con la norma ACI 318-19 más reciente, se redefine la relación a largo plazo para determinar la resistencia a cortante del hormigón Vc. Con el nuevo método, la altura de la barra, la cuantía de armadura longitudinal y la tensión normal influyen ahora en la resistencia a cortante Vc. Este artículo describe las actualizaciones del cálculo a cortante y la aplicación se muestra con un ejemplo.
Con el complemento Cálculo de hormigón, puede realizar el cálculo frente a la fatiga de barras y superficies según EN 1992-1-1, capítulo 6.8.
Para el cálculo frente a la fatiga, se pueden seleccionar opcionalmente dos métodos o niveles de cálculo en las configuraciones de cálculo:
- Nivel de cálculo 1: Criterio simplificado según 6.8.6 y 6.8.7(2): El criterio simplificado se realiza para combinaciones de acciones frecuentes según EN 1992-1-1, capítulo 6.8.6 (2), y EN 1990, ec. (6.15b) con las cargas de tráfico relevantes en el estado de servicio. Se verifica una carrera de tensión máxima según 6.8.6 para la armadura pasiva. La tensión de compresión del hormigón se determina por medio de la tensión admisible superior e inferior según 6.8.7(2).
- Nivel de cálculo 2: Cálculo de la tensión de daño equivalente según 6.8.5 y 6.8.7(1) (cálculo simplificado frente a la fatiga): El cálculo utilizando carreras de tensiones de daño equivalente se realiza para la combinación de fatiga según EN 1992-1-1, capítulo 6.8.3, ecuación (6.69) con la acción cíclica Qfat definida específicamente.
El complemento Cálculo de hormigón le permite realizar el cálculo sísmico de barras de hormigón armado según el Eurocódigo 8. Esto incluye, entre otras cosas, las siguientes funcionalidades:
- Configuraciones de cálculo sísmico
- Diferenciación de las clases de ductilidad DCL, DCM y DCH
- Opción para transferir el factor de comportamiento de un análisis dinámico
- Comprobación del valor límite para el factor de comportamiento
- Comprobaciones de diseño por capacidad de "Pilar fuerte - viga débil"
- Detalle y reglas particulares para el coeficiente de ductilidad en curvaturas
- Detalle y reglas particulares para la ductilidad local
El complemento Cálculo de hormigón permite calcular y diseñar componentes de hormigón reforzado con fibras según la directriz "DAfStb Stahlfaserbeton" (hormigón reforzado con fibras de acero.
Puede usar esta opción para el cálculo según EN 1992-1-1. El cálculo según la directriz DAfStb se realiza una vez que se haya asignado el tipo de hormigón "Hormigón reforzado con fibras" al componente estructural.
Ir al vídeo explicativo
En la pestaña "Armadura de cortante", puede seleccionar la opción "Estribos sobre barras de armadura libres con selección activa en el gráfico". Le permite disponer de estribos adicionales en las barras de armadura libres de la armadura longitudinal.
Puede activar o desactivar la posición de los estribos en el gráfico de información. Los estribos se aplican para el cálculo del estado límite último y las comprobaciones de diseño estructural. Están disponibles para el cálculo según EN 1992-1-1.
Ir al vídeo explicativo
¿Qué productos recomienda para el análisis y dimensionamiento de estructuras de hormigón armado?
¿Cómo puedo usar plantillas de gráficos para la impresión múltiple de una armadura?
¿Puedo usar casos de cálculo en RFEM 6 como en RFEM 5?
¿Cómo puedo activar el cálculo con hormigón reforzado con fibras de acero en el complemento "Cálculo de hormigón" para RFEM 6?
¿Qué programas y complementos son adecuados para estructuras de hormigón armado?
Aunque se han cumplido todos los diseños de una barra, obtengo una "armadura descubierta". ¿Por qué?
