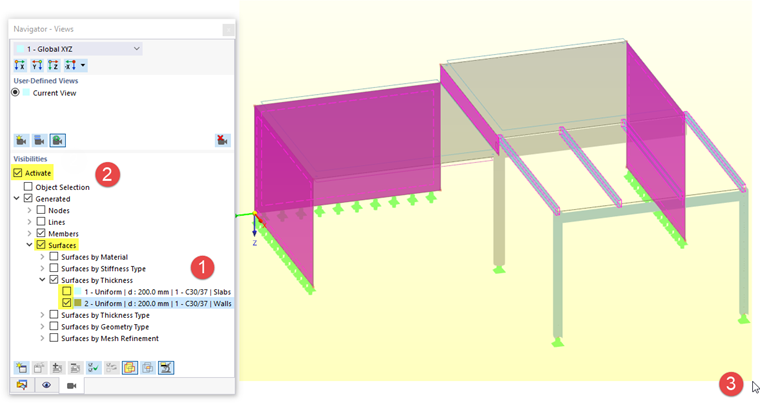

A continuación, se deben definir los parámetros de diseño de las tres paredes y de la superficie de conexión entre las losas. Para seleccionar estas superficies, utilice las visibilidades: Abra el 'Navegador - Vistas' haciendo clic en la pestaña
.
Abra el ítem Superficies por Espesor y active el espesor del tipo de pared, no. 2, seleccionando su casilla de verificación (1) mientras que el espesor del tipo de losa está desactivado. Asegúrese de que la casilla de verificación 'Activar' en la parte superior y la categoría 'Superficies' estén seleccionadas, también (2).
Dibuja una ventana sobre todo el modelo (3). Luego, haga doble clic en una de las superficies seleccionadas para abrir el cuadro de diálogo 'Editar Superficies' y asignar las propiedades de diseño.
Cobertura de Hormigón

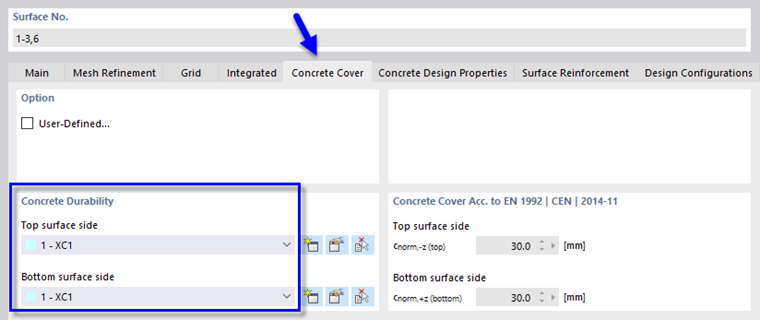

Seleccione la pestaña Cobertura de Hormigón. En el área 'Durabilidad del Hormigón', la categoría 'XC1' está preestablecida para los lados superior e inferior de las paredes.
Propiedades de Diseño del Hormigón

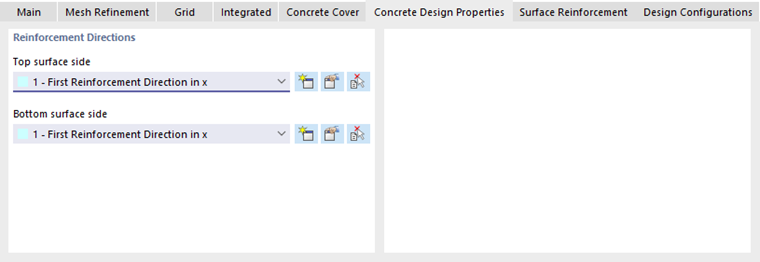

En la pestaña Propiedades de Diseño del Hormigón, la opción 'Primera Dirección de Refuerzo en x' está preestablecida para los lados superior e inferior. La dirección del refuerzo es de menor relevancia, ya que se aplicará un refuerzo de malla Q (malla cuadrada soldada) con alambres colocados uniformemente.
Refuerzo de Superficie

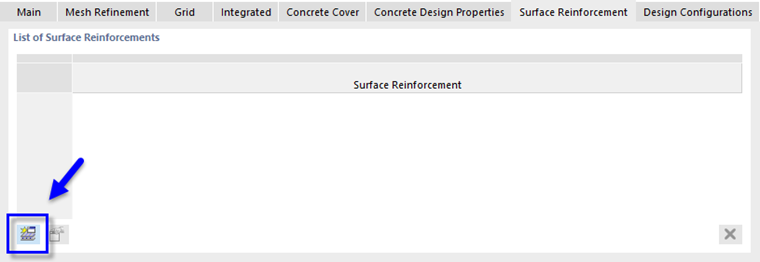

En la pestaña Refuerzo de Superficie, haga clic en el botón
para definir un nuevo tipo de refuerzo. Se abre un nuevo cuadro de diálogo.

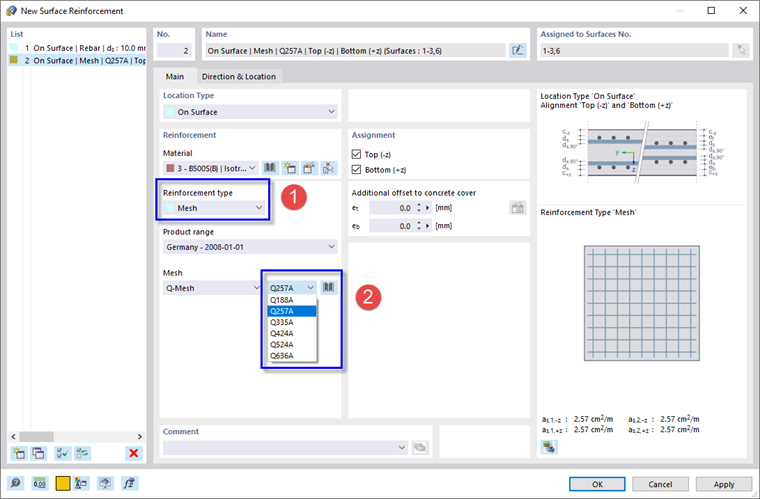

En el área 'Refuerzo', el material 'BS500(B)' está preestablecido. Seleccione el tipo de refuerzo Malla de la lista (1). Al hacerlo, se establece el tipo de malla 'Q' de malla de alambre soldado según la gama de productos alemana. Seleccione el tamaño Q257A (2).

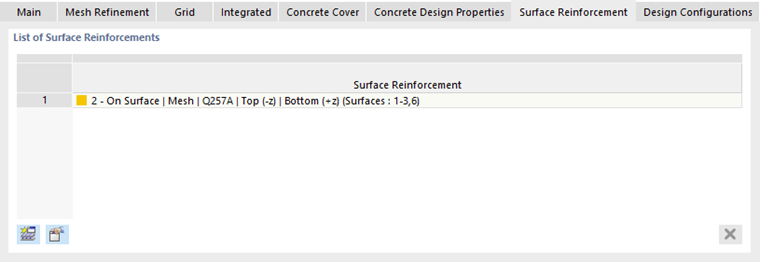

Asegúrese de que el refuerzo esté asignado a los lados 'Superior' e 'Inferior' de las superficies. Luego haga clic en Aceptar para cerrar el cuadro de diálogo 'Nuevo Refuerzo de Superficie' y aplíquelo en la pestaña 'Refuerzo de Superficie'.
Configuraciones de Diseño

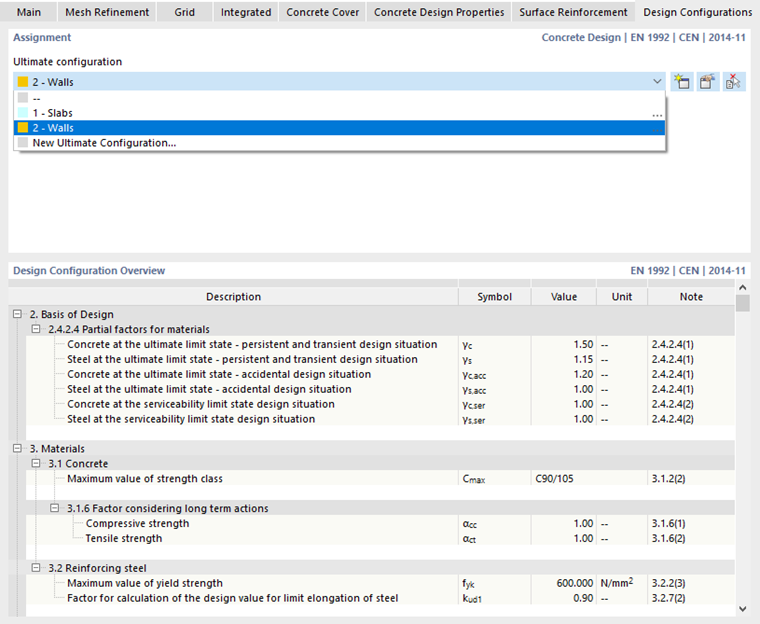

Finalmente, seleccione la pestaña Configuraciones de Diseño.
Seleccione el tipo de configuración Muros de la lista.

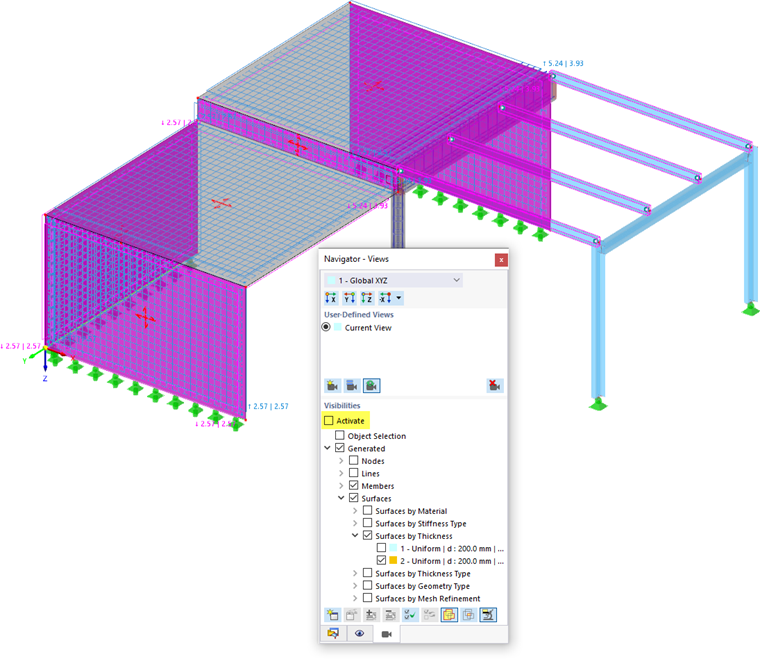

Habiendo definido ahora todos los parámetros del refuerzo, haga clic en Aceptar para aplicar la malla de alambre a las paredes. Cuando desmarque la casilla de verificación Activar de las 'Visibilidades', todos los objetos del modelo se mostrarán nuevamente.
