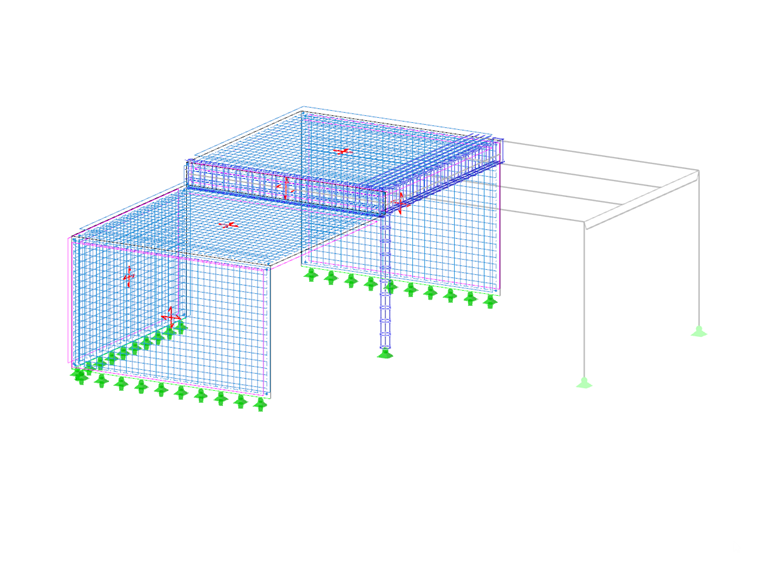

In questo tutorial, vorremmo prendere confidenza con le caratteristiche essenziali del programma RFEM. Nella prima parte, è stato definito il modello ed è stata eseguita l'analisi statica. La seconda parte si occupa della verifica del calcestruzzo delle solette, delle pareti, delle travi e della colonna secondo EN 1992-1-1 con le impostazioni CEN.
Manuali online
RFEM 6 | Tutorial - Verifica calcestruzzo
RFEM 6 | Tutorial - Verifica calcestruzzo
2024-04-30
Corso di formazione online
2024-05-08
Corso di formazione online
2024-10-23
Corso di formazione online
Durata: 00:00:00 min
Durata: 00:00:50 min
Durata: 00:00:00 min
Durata: 00:00:00 min
Durata: 01:07:48 min
Durata: 00:00:47 min
Durata: 00:01:02 min
Durata: 00:01:02 min
Questo articolo descrive per te, usando l'esempio di una piastra in calcestruzzo fibrorinforzato, che influenza l'uso di diversi metodi di integrazione e un diverso numero di punti di integrazione ha sul risultato del calcolo.
![Campate basate sulla Figura 5.2 da [1]](/it/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Per progettare correttamente una trave o una trave a T in RFEM 6 e nell'add-on "Progetto calcestruzzo", è importante determinare le "larghezze dell'ala" delle aste nervate. Questo articolo riguarda le opzioni di input per una trave a due campate e il calcolo delle dimensioni dell'ala secondo EN 1992-1-1.
Se si desidera utilizzare un modello di superficie puro, ad esempio, per determinare le forze interne e i momenti, ma il componente strutturale è ancora progettato sul modello dell'asta, è possibile utilizzare una trave risultante.
,_Table_22.5.5.1_ACI_318-19.png?mw=512&hash=fb0c95268ba55403adf6343e213a103627a3b5e4)
Con la più recente norma ACI 318-19, il rapporto a lungo termine per determinare la resistenza a taglio del calcestruzzo, Vc, viene ridefinito. Con il nuovo metodo, l'altezza dell'asta, il rapporto di armatura longitudinale e la tensione normale ora influenzano la resistenza a taglio, Vc. Il seguente articolo descrive gli aggiornamenti durante la verifica a taglio e l'applicazione è dimostrata con un esempio.
Con l'add-on Verifica calcestruzzo, è possibile eseguire la verifica a fatica di aste e superfici secondo EN 1992-1-1, Capitolo 6.8.
Per la verifica a fatica, è possibile selezionare opzionalmente due metodi o livelli di verifica nelle configurazioni di progetto:
- Livello di verifica 1: Criterio semplificato sec. 6.8.6 e 6.8.7(2): Il criterio semplificato viene eseguito per combinazioni di azioni frequenti secondo EN 1992-1-1, Capitolo 6.8.6 (2), e EN 1990, Eq. (6.15b) con i carichi di traffico rilevanti nello stato di esercizio. Un intervallo di tensione massima secondo 6.8.6 è verificato per l'acciaio di armatura. La tensione di compressione del calcestruzzo è determinata mediante la tensione ammissibile superiore e inferiore secondo 6.8.7(2).
- Livello di verifica 2: Verifica della tensione equivalente di danno sec. 6.8.5 e 6.8.7(1) (verifica a fatica semplificata): La verifica utilizzando gli intervalli di tensioni equivalenti di danno viene eseguita per la combinazione a fatica secondo EN 1992-1-1, Capitolo 6.8.3, Eq. (6.69) con l'azione ciclica specificatamente definitaQfat .
Nell'add-on Verifica calcestruzzo, è possibile eseguire la verifica sismica per aste in cemento armato secondo EC 8. Ciò include, tra le altre cose, le seguenti funzionalità:
- Configurazioni di calcolo sismico
- Distinzione delle classi di duttilità DCL, DCM, DCH
- Opzione per trasferire il coefficiente di comportamento dall'analisi dinamica
- Verifica del valore limite per il coefficiente di comportamento
- Verifica della capacità 'Colonna forte - trave debole'
- Dettagli e regole particolari per la duttilità di curvatura
- Dettagli e regole particolari per la duttilità locale
L'add- on Verifica calcestruzzo consente di progettare componenti in calcestruzzo fibrorinforzato secondo la linea guida DAfStb.
È possibile utilizzare questa opzione per la verifica secondo EN 1992-1-1. La verifica secondo la linea guida DAfStb viene eseguita una volta che il calcestruzzo del tipo "Fibrorinforzato" è stato assegnato al componente strutturale armato.
Vai al video esplicativo
Nella scheda "Armatura a taglio", è possibile selezionare l'opzione "legature su barre libere con selezione attiva nell'area grafica". Consente di disporre ulteriori legature trasversali sulle barre libere dell'armatura longitudinale.
È possibile attivare o disattivare la posizione delle legature nel grafico informativo. Le legature sono applicate per la verifica allo stato limite ultimo e per le verifiche strutturali. Sono disponibili per la verifica secondo EN 1992-1-1.
Vai al video esplicativo
