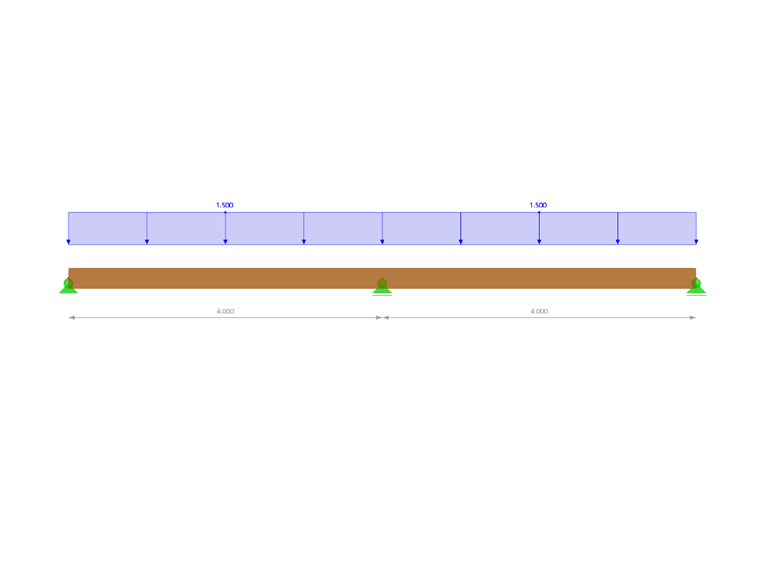

En RFEM 6, las rigideces a cortante de los elementos son consideradas automáticamente por el programa. Sin embargo, esta consideración conduce a resultados diferentes de los que se podrían obtener con un cálculo manual. Para mostrar esto, así como para ilustrar cómo desactivar la rigidez de cortante para un cálculo de la sección transversal, se proporcionará un ejemplo práctico. El modelo de interés es una viga de madera con dos vanos de 4 m cada uno, cargada con 1,5 kN/m, como se muestra en la Imagen 1.

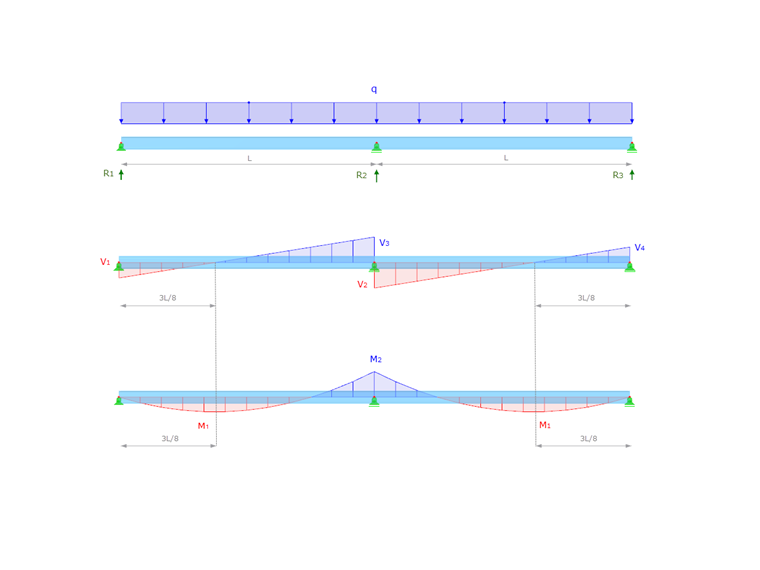

Primero, podemos realizar el cálculo manual de esfuerzos internos y desplazamientos para la viga continua de interés. Para este propósito, los datos disponibles pueden introducirse en ecuaciones conocidas de diseño y flechas para una viga continua con dos vanos iguales y una carga uniformemente distribuida. La distribución de los esfuerzos internos se muestra en la Imagen 2, y los resultados obtenidos son los siguientes:

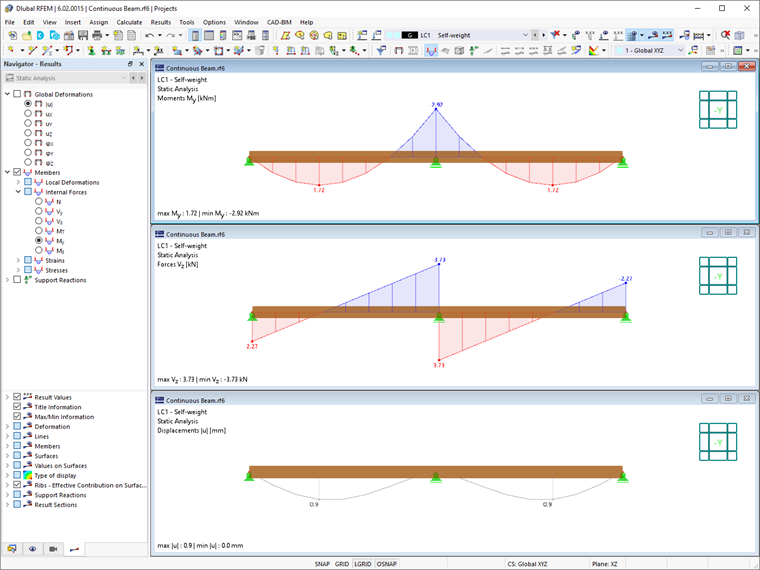

A continuación, se puede realizar el mismo cálculo en RFEM 6 y observar los resultados obtenidos como se muestra en la Imagen 3. Como ya se mencionó, la diferencia respecto a los resultados del cálculo manual se debe a la consideración automática de la rigidez a cortante y al aumento de la deformación.

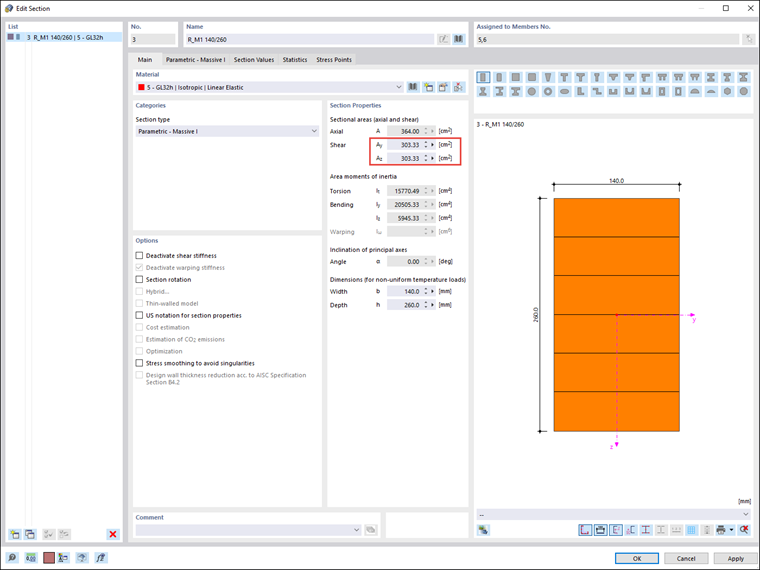

Sin embargo, si está interesado en obtener resultados para los cuales no se considera la rigidez al corte, esto también es posible en RFEM 6, ya que tiene la posibilidad de controlar la consideración de las rigideces de cortante por separado para cada sección transversal. Para hacerlo, debe abrir el cuadro de diálogo asociado "Editar sección transversal", como se muestra en la Imagen 4. La influencia del cortante depende de las áreas de la sección transversal Ay y Az (Imagen 4).

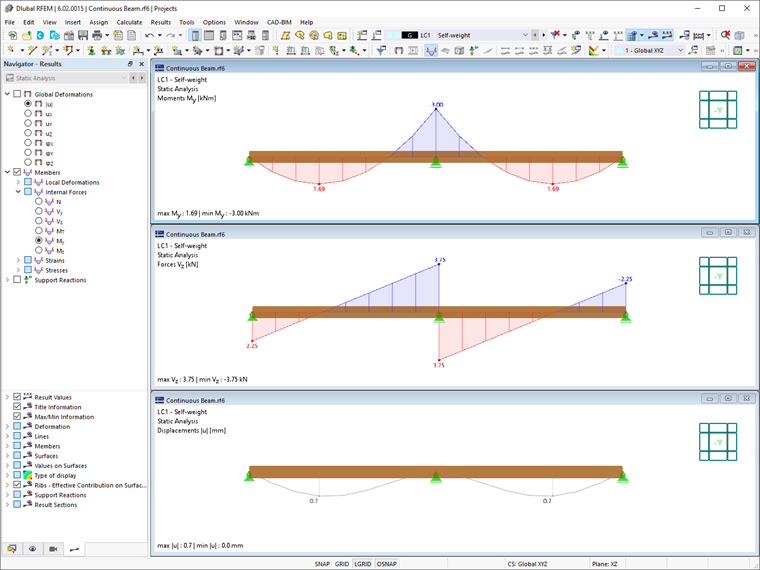

Estas propiedades de la sección transversal pueden mostrarse en tablas o entradas de sección transversal y ajustarse, si es necesario. Además, se puede desactivar la rigidez a cortante (Imagen 5) y, por lo tanto, no considerarla en el cálculo de la sección transversal. En este caso, los resultados obtenidos en RFEM 6 (Imagen 6) serán idénticos a los calculados manualmente.
