Liberaciones de superficie

Una liberación de superficie permite desacoplar el modelo en una superficie. Esto le permite, por ejemplo, modelar que los cuerpos de volumen están conectados de forma desplazable o que en la superficie de contacto solo se transmiten fuerzas de compresión. Los desplazamientos son controlados por el 'Tipo de liberación de superficie', que describe las propiedades de la articulación.

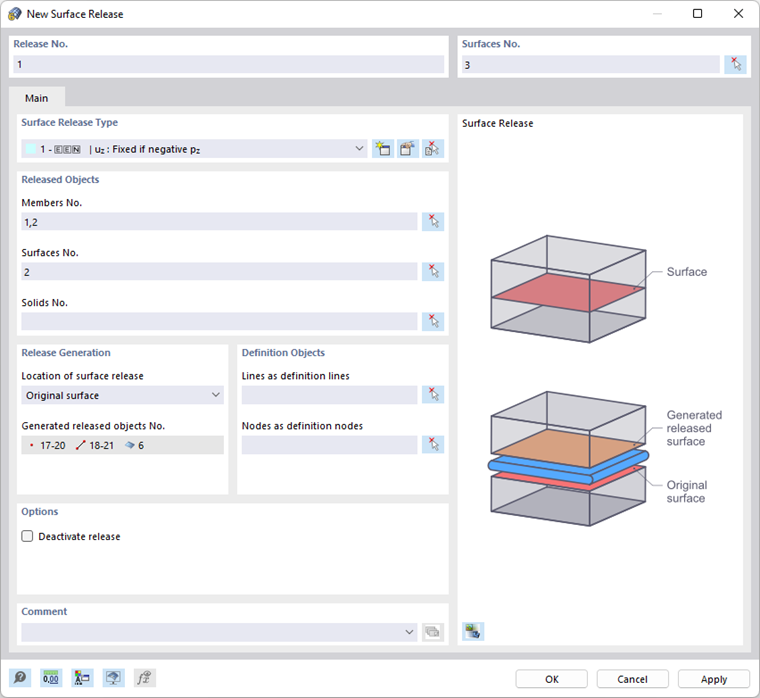

Cuadro de diálogo 'Nueva liberación de superficie'

Tipo de liberación de superficie

Las propiedades de la liberación se describen mediante una articulación. Seleccione el tipo de liberación en la lista o defina un nuevo tipo a través del botón . El diálogo correspondiente se explica en el capítulo Tipos de liberación de superficie.

Objetos liberados

Proporcione los números de las barras, superficies y cuerpos de volumen que están desacoplados en la superficie. A través del botón , puede definir gráficamente los objetos en la ventana de trabajo.

Generación de liberación

RFEM genera una copia de la superficie en los lugares que permiten los desplazamientos liberados. Seleccione en la lista si la liberación (la articulación) debe posicionarse en la 'Superficie de origen' o en la 'Superficie liberada'. Este ajuste controla con qué parte del modelo se desplaza la articulación y puede influir en los resultados.

Cuando ha especificado una superficie, se muestra el número de la superficie generada junto con los números de nudo y línea. Está marcado en el navegador con el término 'Liberación de superficie'. No se puede editar.

Objetos de definición

La superficie liberada se genera automáticamente con las líneas y nudos correspondientes como copia. Sin embargo, si desea usar una o más líneas o nudos ya existentes para la superficie generada, puede proporcionar los números correspondientes en esta sección.

Opciones

El control 'Desactivar liberación' le permite desactivar el desacoplamiento en la superficie para ciertas investigaciones sin eliminar la liberación de superficie.

Ejemplo

En un componente en forma de embudo, el cierre debe funcionar solo bajo fuerzas de compresión. Para ello, defina un tipo de liberación de superficie con la acción 'Fijo si p_z es positivo'. Luego use este tipo en las liberaciones de superficie para las superficies limitantes del cuerpo de volumen interno ("Tapón").

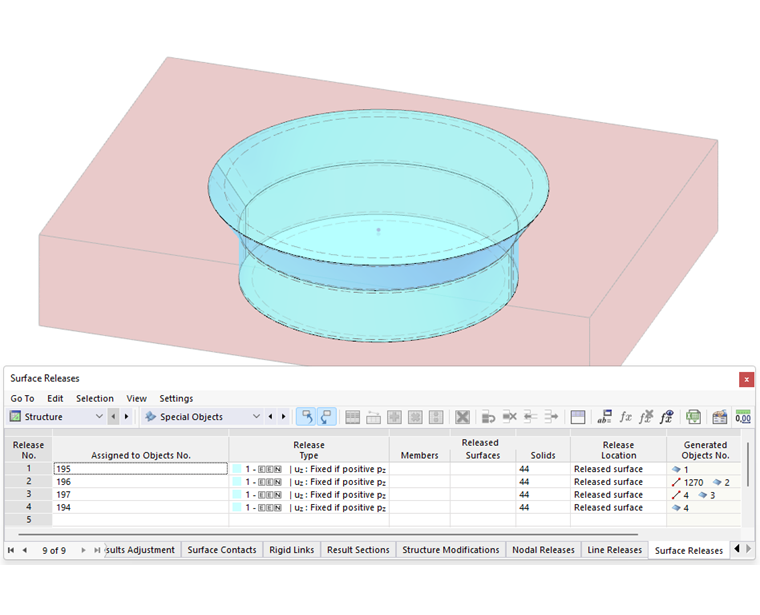

Pieza de cierre en forma de embudo con liberaciones de superficies no lineales
