Un sólido de contacto le permite controlar las fuerzas que se transfieren entre superficies paralelas y la forma en que eso sucede.
Tipo de contacto

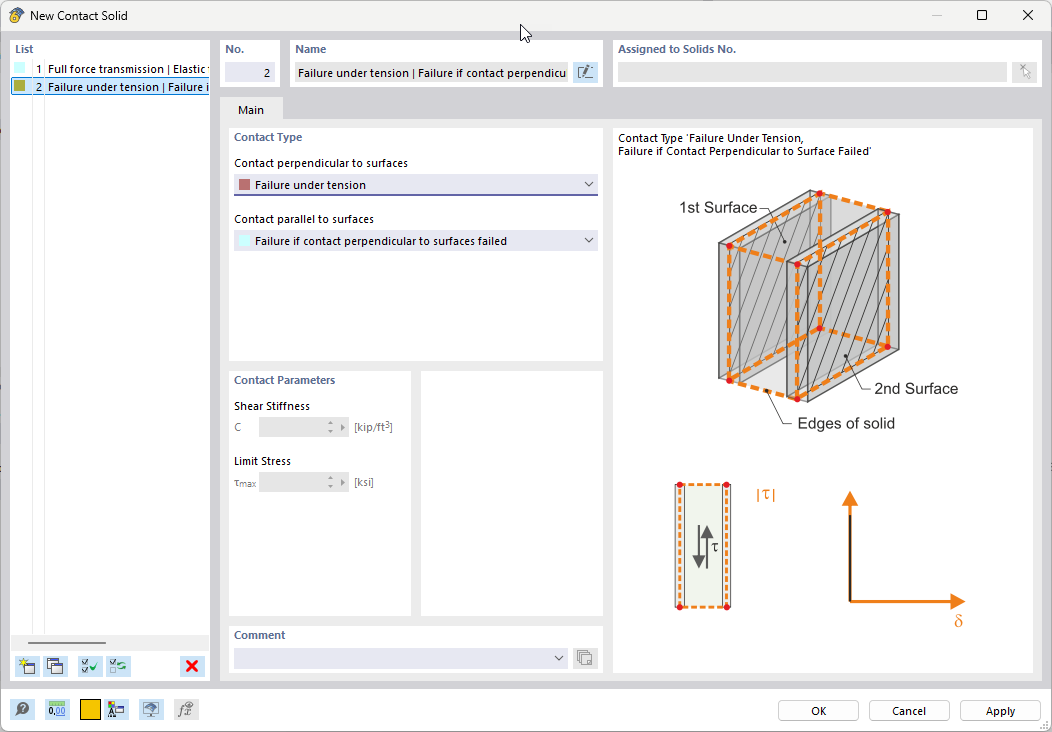

En esta sección del diálogo, puede definir las fuerzas transferidas entre los sólidos.
En la lista 'Contacto perpendicular a superficies', puede seleccionar las siguientes opciones:
- Transmisión total de fuerzas
- Fallo bajo tracción
- Fallo por compresión
De esta forma puede controlar, por ejemplo, que una chapa frontal solo transfiera esfuerzos de compresión y que los elementos de la barra absorban los esfuerzos de tracción.
Los criterios de fallo por compresión o tracción se tienen en cuenta en el cálculo mediante las deformaciones de los nudos de la malla de EF del sólido.

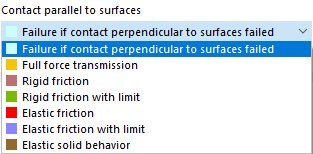

El 'Contacto paralelo a superficies' se puede definir independientemente de las propiedades de contacto que actúan perpendiculares a las dos superficies de contacto. Las siguientes opciones están disponibles para su selección en la lista:
Los criterios de contacto tienen el siguiente significado:
| Contacto | Diagrama | Descripción |
|---|---|---|
| Fallo si el contacto perpendicular a las superficies falla | Si el sólido de contacto falla por tracción o compresión, no se transmitirá ningún esfuerzo cortante. | |
| Transmisión total de fuerzas | Se transmiten todos los esfuerzos cortantes. | |
| Fricción rígida | La fricción rígida es inmediatamente eficaz. La tensión de cortante depende de la tensión normal. Se debe especificar el 'Coeficiente de fricción' μ. | |
| Fricción rígida con límite | Una vez se haya alcanzado la 'Tensión límite' τmáx., la tensión no se incrementa más ampliando la deformación, sino que permanece constante. | |
| Fricción elástica | La fricción representa un comportamiento elástico en el que el esfuerzo cortante aumenta proporcionalmente a la deformación. No hay límite para la deformación. Hay que introducir la 'Rigidez a cortante' C (la fuerza requerida para desplazar 1 m un área de 1 m2) y el 'Coeficiente de fricción' μ como parámetros. | |
| Fricción elástica con límite | El esfuerzo cortante aumenta proporcionalmente a la deformación hasta que se alcanza el esfuerzo cortante admisible. Entonces permanece constante. Hay que introducir la 'Rigidez a cortante' C y la 'Tensión límite' τmáx. como parámetros. | |
| Comportamiento elástico del sólido | Las propiedades de la transmisión de cortante elástica pueden describirse con el parámetro para la 'Rigidez a cortante' C. |
Parámetros de contacto
En esta sección del diálogo, introduzca los parámetros que se requieren para la transferencia de las fuerzas de contacto paralelas a las superficies. Los parámetros de contacto se ilustran en la anterior.
