Das Statikprogramm RFEM ist die Basis einer modular aufgebauten Programmfamilie. Das Hauptprogramm RFEM dient zur Definition der Struktur, Materialien und Einwirkungen ebener und räumlicher Platten-, Scheiben-, Schalen- und Stabtragwerke. Mischsysteme sind ebenso möglich wie die Behandlung von Volumen- und Kontaktelementen.
Mit dem Zusatzmodul RF-FORMFINDUNG lässt sich die Form von zug- bzw. druckbelasteten Strukturen wie Membran- und Seilkonstruktionen, Schalen usw. suchen. Die Form wird dabei über das Gleichgewicht zwischen der Oberflächenspannung (vorgegebene Vorspannung und zusätzliche Last wie Eigengewicht, Druck etc.) und den gegebenen Randbedingungen ermittelt. Das vorverformte Modell dient dann als Grundlage für alle weiteren Berechnungen.
Das Modul RF-ZUSCHNITT errechnet und organisiert Schnittmuster für Membrankonstruktionen. Die Randbedingungen der Zuschnittmuster auf der gekrümmten Geometrie werden über die Randlinien und unabhängige ebene oder geodätische Schnittlinien erfasst. Der Ebnungsprozess erfolgt über die Theorie der minimalen Energie.
Für die Berechnung von Membran- und Textilkonstruktionen bzw. deren Unterkonstruktion sind die Zusatzmodule der Branche Stahlbau zu empfehlen.
Eine einzigartige Bushofüberdachung steht seit Ende 2013 im Schweizer Aarau.
Die Konstruktion in Form einer Wolke beinhaltet das weltgrößte Einkammer-Folienkissen. Es hat ein Volumen von 1810 m³ und überdacht eine Fläche von 1070 m².
Die Allianz-Arena im Münchner Norden ist Schauplatz des Eröffnungsspiels der Fußballweltmeisterschaft 2006.
Die transluzente Außenfassade verleiht der Arena durch unterschiedliche Einfärbungen eine ganz besondere Ausstrahlung.
Das Eden Project in Cornwall ist eine Anlage mit botanischen Gärten und zwei Gewächshäusern, die aus mehreren miteinander verschnittenen geodätischen Kuppeln bestehen.
Es geht um eine Stahlkonstruktion mit der Eindeckung von ETFE‑Luftkissen.
Seil- und Membrankonstruktionen gelten als sehr schlanke und ästhetische Baukonstruktionen. Die teils sehr komplexen doppelt gekrümmten Formen können über geeignete Formfindungsalgorithmen gefunden werden. Ein möglicher Lösungsansatz ist hier zum Beispiel die Formensuche über das Gleichgewicht zwischen der Oberflächenspannung (vorgegebene Vorspannung und zusätzliche Last wie Eigengewicht, Druck etc.) und den gegebenen Randbedingungen.
![Bild 01 - Grundformen von Membrankonstruktionen [1]](/-/media/Images/website/pages/support-and-learning/support/knowledge-base/001437/01-de-png.png)
Für den Entwurf der Membrankonstruktionen ist ein spezifisches Verfahren notwendig, welches im Unterschied zu den meisten konventionellen Tragwerken beachtet werden muss. Die Suche nach geeigneten vorgespannten Formen und die Erstellung von Schnittmustern sind zu einem unerläßlichen Teil der Planung von Membrantragwerken geworden. Der Beitrag wird nun im Folgenden die zwei Hauptprozesse der Planung von Membrankonstruktionen kurz behandeln. Er hat zum Ziel, die physikalischen Eigenschaften der Membrantragwerke näher zu erläutern und die einzelnen Thesen an Beispielen zu verdeutlichen.

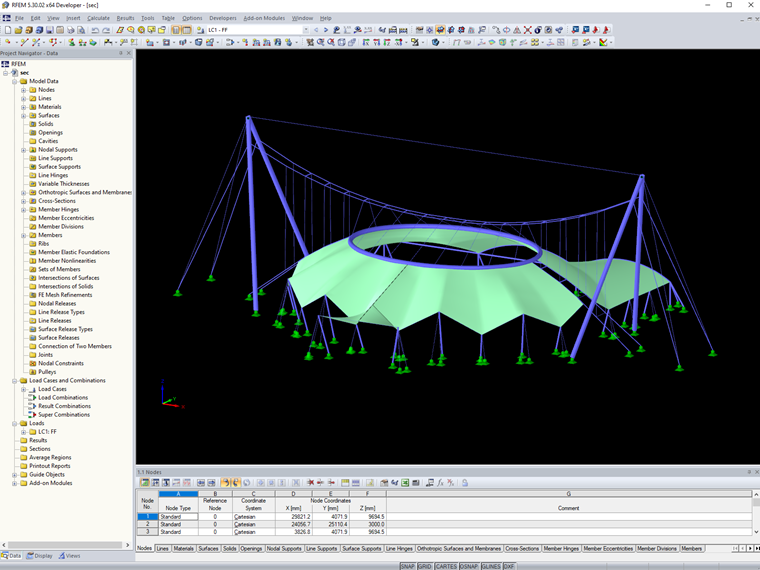

Das Zusatzmodul RF-FORMFINDUNG ermittelt in RFEM Gleichgewichtsformen von Membran- und Seilelementen. In diesem Berechnungsprozess sucht das Programm für die Membran- und Seilelemente eine geometrische Lage, in der die Oberflächenspannung/Vorspannung der Membranen und Seile im Gleichgewicht mit den natürlichen und geometrischen Randreaktionen steht. Dieser Prozess heißt Formfindung (nachfolgend FF genannt). Die FF-Berechnung wird in RFEM global in den "Basisangaben" eines Modells im Register "Optionen" aktiviert. Nach Aktivierung werden in RFEM ein Lastfall beziehungsweise ein Berechnungsprozess mit dem Namen RF-FORMFINDUNG angelegt und für die Seil- und Membraneingabe zusätzlich FF-Parameter zur Definition der Oberflächenspannung und Vorspannung freigeschaltet. Die Aktivierung der FF-Option bedeutet für das Programm, dass vor der reinen strukturellen Berechnung der Schnittgrößen, Verformung, Eigenwerte etc. immer zuerst der Formfindungsprozess gestartet und für die Folgeberechnung ein entsprechend vorgespanntes Modell vorgegeben wird.
Haben Sie Fragen zu unseren Produkten oder brauchen Sie einen Rat zur Auswahl der Produkte zur Bearbeitung Ihrer Projekte? Kontaktieren Sie uns oder nutzen Sie die häufig gestellten Fragen (FAQs) rund um die Uhr.
Video: Zusatzmodule RF-FORMFINDUNG & RF-ZUSCHNITT
Dlubal-Webinar: Formfindung und Zuschnitt von Membrankonstruktionen in RFEM
Dlubal Software ist Mitglied der TensiNet Association.
Die Masterarbeit von Rostislav Lang befasst sich mit der Analyse von Membrankonstruktionen in der Finite-Elemente-Software RFEM.
Seilzugkräfte nach Formfindung in RFEM

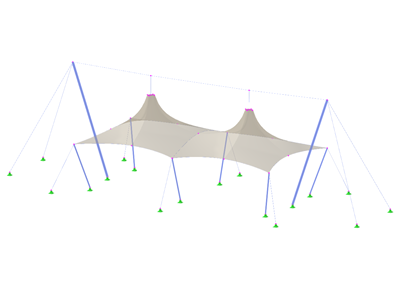

Zeltkonstruktion vor und nach Formfindung in RFEM
Formfindung für Membran-Stahl-Konstruktion
FE-Netz nach Formfindung
Höhenlinien nach Formfindung für eine Schirmgruppe

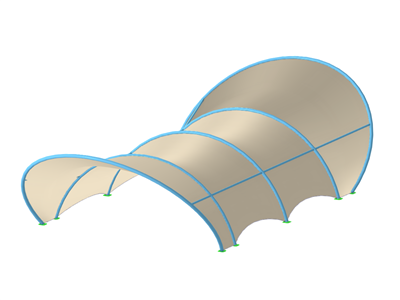

Halle mit Membrandach
Zeltgruppe | Darstellung der Höhenlinien in RFEM
Zeltstrukturen am Denver International Airport
Seilzugkräfte und Konturlinien nach Formfindung in RFEM

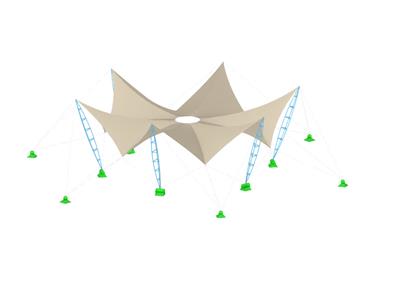

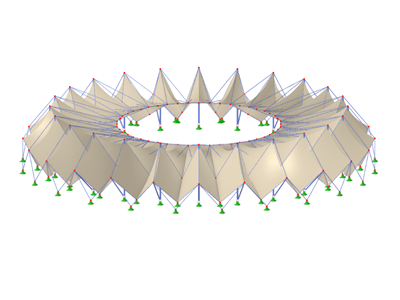

Dach-Membran-Struktur
Konturlinien nach Formfindung in RFEM
Seilnetz
Membranstruktur vor und nach Formfindung in RFEM

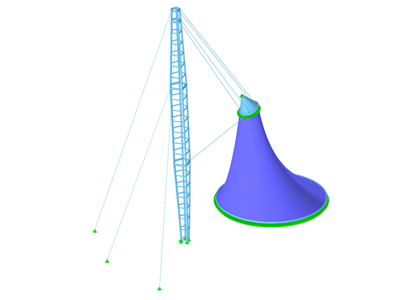

Zeltstruktur
Ansatz einer Gaslast auf ein pneumatisches Kissen
Schnitt durch ein pneumatisches Kissen mittels Clippingebene
