Software pro navrhování a analýzu membránových a textilních konstrukcí

Statické výpočty membránových a textilních konstrukcí

Program RFEM pro statické výpočty umožňuje form‑finding, statickou analýzu a vytváření střihových vzorů membránových a lanových konstrukcí.

Výpočet probíhá podle teorie velkých deformací (teorie III. řádu). Při vytváření střihových vzorů se zohledňují uživatelem zadané řezné linie i kompenzace.

Modular Structural Consultants, LLC. |www.modularconsultant.com
zapf & co. - Structural Engineering GmbH, Strausberg, Německo |www.zapf-co.de
Studio Rota Nodari|www.studiorotanodari.com
LEICHT Structural engineering and specialist consulting GmbH|www.leichtonline.com

Statické výpočty 2D a 3D konstrukcí metodou konečných prvků (MKP)

MKP program RFEM pro statické výpočty tvoří základ modulárního programového systému. RFEM slouží k zadávání konstrukcí, materiálů a zatížení pro rovinné a prostorové konstrukční systémy, které se skládají z desek, stěn, skořepin a prutů (nosníků). Zároveň umožňuje vytváření smíšených konstrukcí a modelování těles a kontaktních prvků.

Program RFEM pro statické výpočty metodou konečných prvků

Form-finding membránových konstrukcí

RF-FORM-FINDING hledá počáteční tvary konstrukcí namáhaných tahem, případně tlakem, jako jsou membránové a lanové konstrukce. Tvar se přitom určí na základě rovnováhy mezi napětím plochy (stanovené předpětí a dodatečné zatížení, například vlastní tíhou, tlakem atd.) a danými okrajovými podmínkami. Nový předepjatý model pak slouží jako výchozí stav pro všechny následné výpočty.

Přídavný modul RF-FORM-FINDING

Střihové vzory pro membránové konstrukce

RF‑CUTTING‑PATTERN vytváří a organizuje střihové vzory pro membránové konstrukce. Okrajové podmínky střihových vzorů na zakřivené geometrii se stanoví na základě hraničních linií a nezávislých rovinných nebo geodetických řezných linií. Proces narovnání se provádí podle teorie minimální energie.

Přídavný modul RF-CUTTING-PATTERN

Zohlednění vlastností nelineárních materiálů

Přídavný modul RF-MAT NL umožňuje v programu RFEM používat materiály s nelineárním chováním.

Přídavný modul RF-MAT NL nabízí možnost přiřazení materiálových modelů „Izotropní nelineární elastický 2D/3D“ a „Izotropní plastický 2D/3D“ plochám s tuhostí „Membrána“ a „Membrána - ortotropní“.Tato funkce umožňuje simulaci nelineárního chování například ETFE fólie.

Přídavný modul RF-MAT NL

Další přídavné moduly pro navrhování membránových a textilních konstrukcí

Pro posouzení statiky a navrhování textilních a membránových konstrukcí a jejich částí doporučujeme také přídavné moduly z odvětví Ocelové konstrukce.

Odvětví Ocelové konstrukce

Rozhraní pro výměnu dat

Programy společnosti Dlubal Software umožňují hladce uplatňovat při projektování principy informačního modelování budov (BIM). Pro výměnu dat z příslušných digitálních modelů stavby s programy RFEM nebo RSTAB lze použít některá z mnoha různých rozhraní.

Informační modelování budov (BIM)

Podpora a školení

Zákaznický servis je základním pilířem filozofie společnosti Dlubal Software. Nabízíme Vám dále veškerou podporu potřebnou pro Vaši každodenní práci.

Projekty zákazníků | Membránové konstrukce

Školní hřiště kryté membránou v Châteauneuf-de-Galaure, Francie

Projekční kancelář ACS byla pověřena kompletním statickým posouzením pro realizaci tohoto projektu (membrána i rám).
Projekty zákazníků | Membránové konstrukce

Předpjatá membránová střecha tenisového kurtu v Belin-Béliet, Francie

Tenisový klub v obci Belin-Béliet (departament Gironde), založený v roce 1976, má od července 2019 zbrusu nový krytý tenisový kurt. Tento projekt bylo možno realizovat díky dotaci Francouzské tenisové federace a také finanční podpoře obce.
Projekty zákazníků | Membránové konstrukce

Membránové zastřešení na břehu Labe v Drážďanech

Každé léto se v Drážďanech na břehu Labe konají filmové noci. Více než 55 filmových představení a bezpočet koncertů s národní i mezinárodní účastí navštíví přes 200 000 diváků.
Projekty zákazníků | Membránové konstrukce

Stanová konstrukce pro Italský mezinárodní cirkusový festival, Itálie

Cirkusový festival v italském městě Latina, na který se sjíždějí ti nejlepší artisté světa, ohromuje již dvacet let své diváky. Od svého založení Giuliem Monticem a pod vedením jeho rodiny festival postupně dosáhl světové úrovně. Šapitó, které bylo v Latině postaveno, pomáhá vyzdvihnout skvělé výkony vystupujících umělců.
Projekty zákazníků | Membránové konstrukce

Luxusní stan „Four-Season-Arch“, USA

Společnost Under Canvas nabízí zákazníkům možnost zažít jedinečnou zážitkovou dovolenou ve spojení s all-inclusive luxusním kempováním (glamping). Společnost byla založena v roce 2009. Od té doby zaznamenala velký růst, a nyní tak v USA vlastní několik luxusních resortů pro glamping a nabízí stany na míru pro různé příležitosti.
Projekty zákazníků | Membránové konstrukce

Stadion La Montura, Chile

Pro fotbalový stadion ve městě San Bernardo, které leží jižně od Santiaga de Chile, bylo navrženo zastřešení z oceli a textilních membrán. Elegantně prohnutá lehká konstrukce nyní zastřešuje také místa na stání.
Projekty zákazníků | Membránové konstrukce

Luxusní stan CanopyMarqui, USA

V roce 2009 společnost Under Canvas přišla se svým all-inclusive zážitkovým balíčkem pro glamping, čili pro luxusní kempování. Od té doby zaznamenala velký růst, a nyní tak může nabídnout osm luxusních resortů pro glamping a také různé stany na míru, aby každý zájemce v USA mohl zažít kempování a současně užívat luxusu.
Projekty zákazníků | Membránové konstrukce

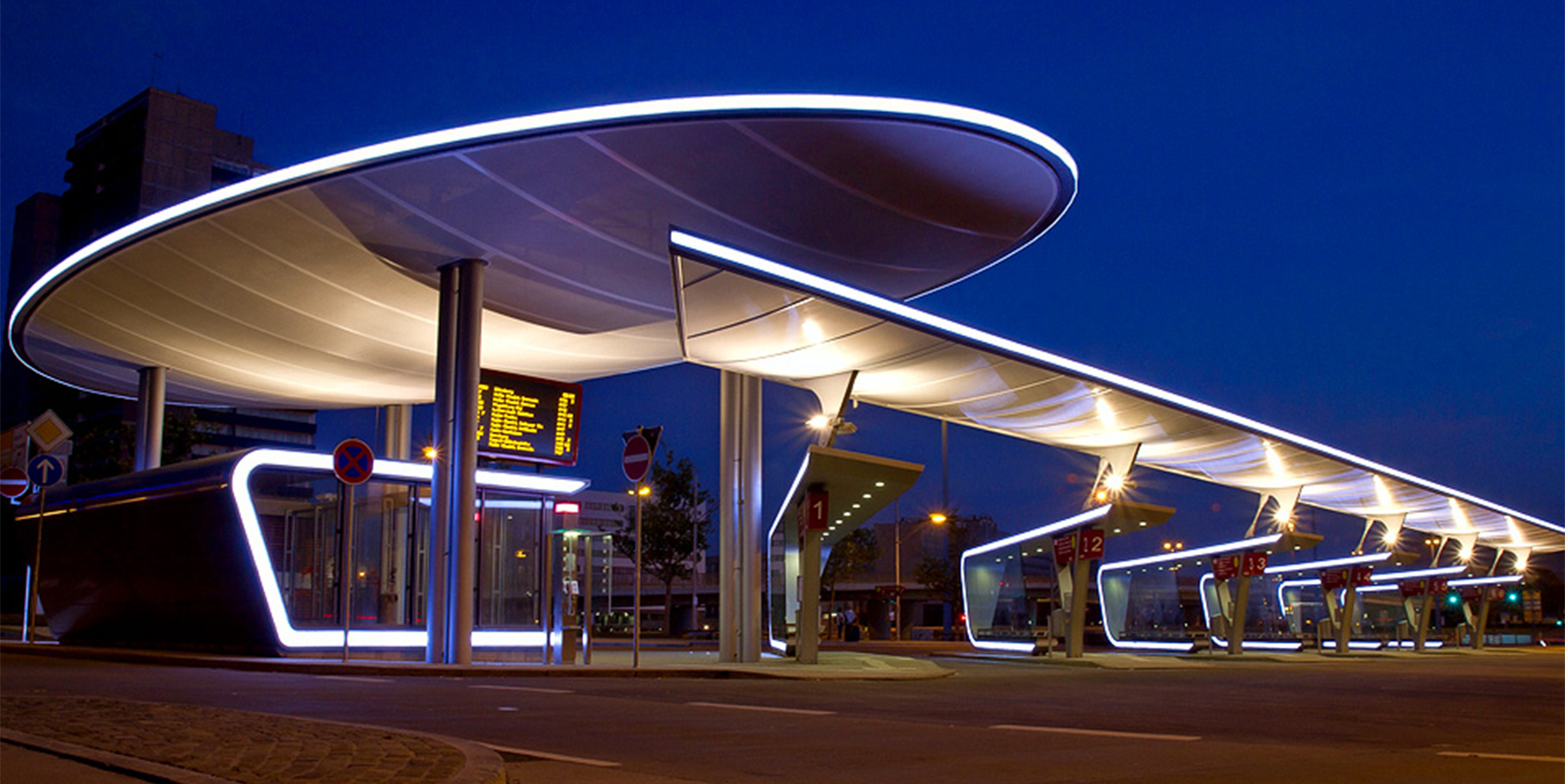

Zastřešení autobusového nádraží v Halle nad Sálou, Německo

Nástupiště autobusového nádraží v německém městě Halle nad Sálou se nově pyšní stylovým zastřešením, které patří k architektonickým skvostům. Pozornost poutá zvláště v noci díky světelným pásům na okrajích.
Projekty zákazníků | Membránové konstrukce

Zastřešení hlediště venkovní divadelní scény v Sömmersdorfu, Německo

Venkovní divadelní scéna pro pašijové hry v Sömmersdorfu v bavorském zemském okresu Schweinfurt se dočkala impozantního zastřešení. Prostorová prutová konstrukce s pláštěm z PVC membrány překlenuje hlediště o ploše 1385 m² bez použití sloupů. Střecha spočívá pouze na čtyřech železobetonových základech.
Projekty zákazníků | Membránové konstrukce

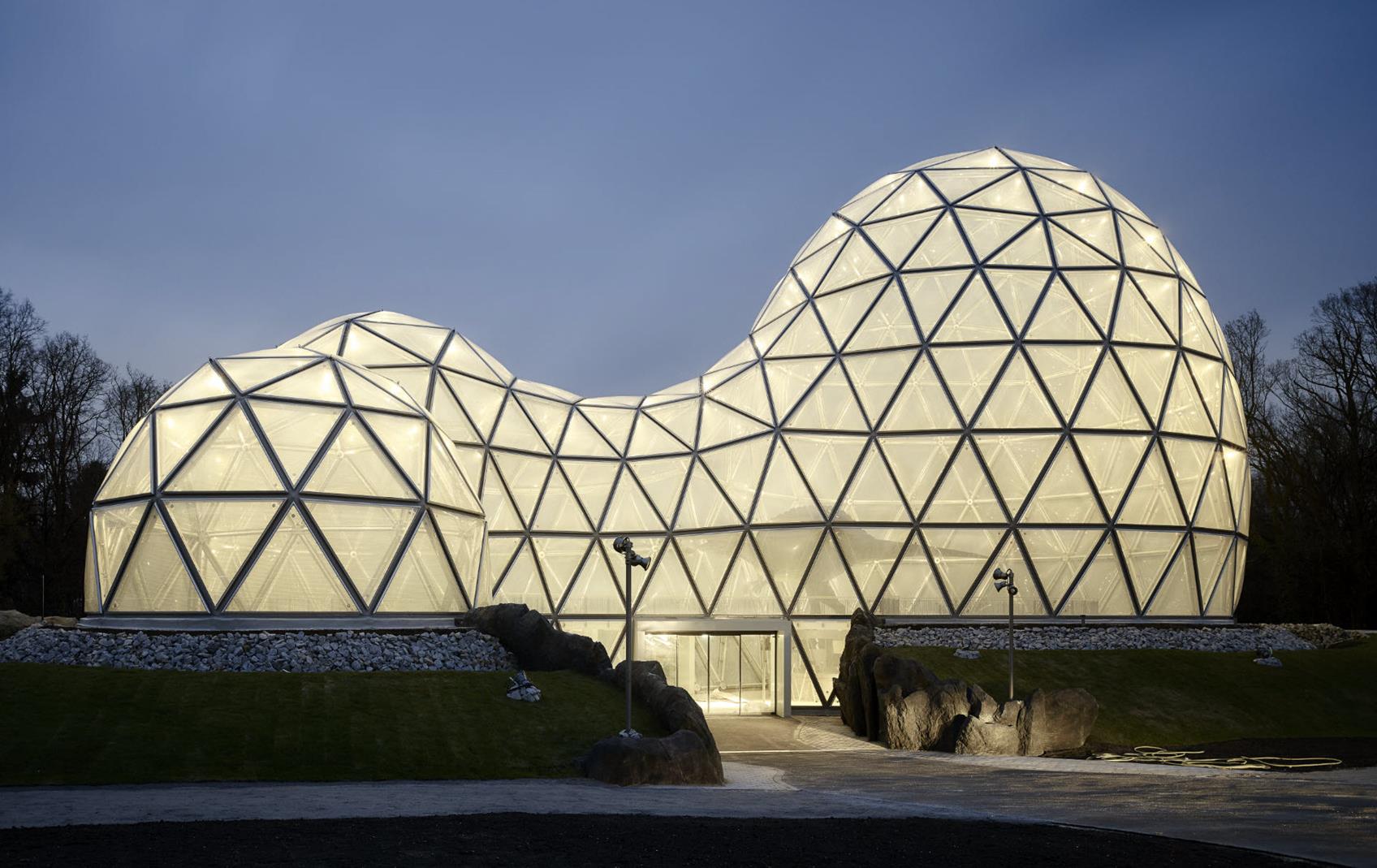

Vstupní budova „Mitoseum“ v dinoparku Kleinwelka, Německo

Vstupní budova do dinoparku Kleinwelka u Budyšína, jejíž celková výška dosahuje 22 metrů, prozrazuje inspiraci mitózou. Mitóza je označení pro dělení buněk a představuje proces vzniku života. Bionická konstrukce je sestavena celkem z 1 389 ocelových prutů trubkového profilu spojených v 269 uzlech.
Projekty zákazníků | Membránové konstrukce

Oxígeno v San José, Kostarika

V San Francisku de Heredia, San José v Kostarice se staví unikátní projekt zvaný "Oxígeno". Tento prostor pro odpočinek a komerční účely, který se rozprostírá na ploše 120 000 m², nabízí návštěvníkům možnost nákupu v uvolněné atmosféře a v harmonii s přírodou.
Projekty zákazníků | Membránové konstrukce

Projekt Eden v Cornwallu, Velká Británie

Projekt Eden představuje komplex botanických zahrad a dvou umělých biomů, kde jsou shromažďovány rostliny z různých klimatických oblastí světa.
Konstrukce biomu se skládá z ocelového rámu a ze vzduchových polštářů z ETFE fólie.
Projekty zákazníků | Membránové konstrukce

Fasáda Allianz Areny v Mnichově, Německo

Allianz Arena je fotbalový stadion v Mnichově, kde bylo zahájeno fotbalové mistrovství světa 2006.
Díky unikátní fasádě z plastových vzduchových polštářů, které byly vyrobeny ze speciální odolné fólie a které podle potřeby mění barvu, se stadion stal novým symbolem města.
Projekty zákazníků | Membránové konstrukce

Stavba autobusového nádraží v Aarau, Švýcarsko

Od konce roku 2013 má hlavní autobusové nádraží ve švýcarském městě Aarau unikátní zastřešení.
Střešní konstrukci ve tvaru oblaku tvoří největší jednokomorový fóliový polštář na světě. Má objem 1810 m³ a zastřešuje plochu 1070 m².

Kontakt

Kontaktujte Dlubal Software

Máte dotazy k našim produktům nebo potřebujete pomoc s výběrem produktů pro Vaše projekty? Kontaktujte nás prostřednictvím naší bezplatné e-mailové podpory, chatu nebo na fóru, případně využijte naše FAQ často 24 hodin denně.

+420 227 203 203

info@dlubal.cz

Tensinet logo

Dlubal Software je členem asociace TensiNet .

Manuál (PDF)

Disertační práce o posouzení membránových konstrukcí metodou KP

Diplomová práce Rostislav Lang

Rostislav Lang se ve své disertační práci zabývá návrhem a analýzou membránových konstrukcí pomocí softwaru pro výpočty metodou konečných prvků.

Stáhnout disertační práci (v angličtině)

★ ★ ★ ★ ★

Všestranný software a výborný servis

„Společnost ACS Production si zvolila program RFEM jakožto všestranný software, který umožňuje posouzení nejen textilních membrán, ale i ocelových, dřevěných nebo hliníkových konstrukcí v prostředí jednoho programu.

Možnosti programu a uživatelsky přívětivé rozhraní jsou skutečnou výhodou oproti konkurenčním programům. Navíc ochota, modernost, reakce a schopnost podpory zákazníků zajišťují, že každý z našich projektů je realizován správně.“

Přejít na
Videa
Modely
Databáze znalostí
Screenshoty
Funkce programů
Často kladené dotazy
Projekty zákazníků

Videa

Seznam videí

[EN] Webinář společnosti Dlubal Software: Návrh membránové konstrukce v programu RFEM (USA)

Délka 1:13:10 min

[EN] SVT 016 | Hledání tvaru střešní membránové konstrukce

Délka 2:32 min

SVT 018 | Střihové vzory pro membránové konstrukce pomocí RF-CUTTING-PATTERN

Délka 2:19 min

[EN] PF 001402 | Znázornění topologie na přetvořené konstrukci

Délka 0:08 min

[EN] Dlubal RFEM 5 - Přídavné moduly: RF-FORM-FINDING & RF-CUTTING-PATTERN

Délka 1:46 min

[EN] Dlubal Webinář | Membránové konstrukce a CFD simulace zatížení větrem

Délka 1:11:46 min

[EN] Dlubal Webinář | Membránové konstrukce a zatížení větrem stanovená CFD simulací

Délka 1:22:20 min

[EN] Dlubal webinář: Form-finding a výpočet membránových a lanových konstrukcí v programu RFEM

Délka 53:11 min

[EN] Webinář: Form-finding a střihové vzory membránových konstrukcí v programu RFEM

Délka 1:09:52 min

[EN] Webinář: Simulace vzduchových membránových polštářů v RFEMu

Délka 48:28 min

[EN] Dlubal webinář: Časová analýza v programu RFEM - Induced Vibrations (USA)

Délka 1:08:27 min

[DE] CP 001185 | Champagne Bar - dostihová dráha v Goodwoodu, Velká Británie

Délka 0:05 min

[EN] Webinář | Posouzení prutů podle ADM 2020 v programu RFEM

Délka 1:03:53 min

[EN] Posouzení ocelových a membránových konstrukcí | RFEM | Online seminář | 15.12.2020 | 1/4

Délka 1:27:00 min

Pneumatické membránové konstrukce v programu RFEM & RF-FORM-FINDING

Délka 1:26 min

Více videí

Modely ke stažení

28x

Membránový slunečník

18x

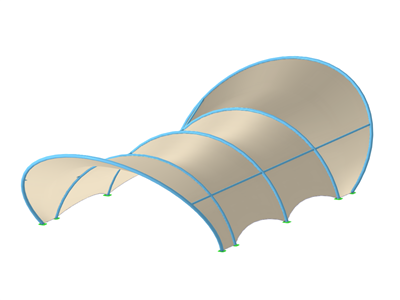

Membránová střecha

27x

Membránový střešní bazén

24x

10x

Pavilon s membránovou střechou

31x

Membránový kryt

33x

10x

Membránová zastávka autobusu

21x

Membránové parkoviště

31x

Hala s membránovou konstrukcí

Membránové síto

Membránový oblouk

Membránová střecha uložená na 2 obloucích

33x

10x

Membránová střecha na 4 sloupech

11x

Membránová střecha lávky

31x

10x

Membránová střecha lávky

Membránová střecha

Membránový oblouk

Hala s membránovou konstrukcí

16x

Pavilon s membránovou střechou

23x

Membránová zastávka autobusu

Více modelů ke stažení

Články z databáze znalostí

Nástroje pro modelování lanových konstrukcí

Programy RFEM a RSTAB jsou programy pro obecné výpočty prutových konstrukcí a pro analýzu konstrukcí metodou konečných prvků, které jsou schopny pokrýt bezpočet dílčích oblastí stavebního oboru.

Navrhování tvarů membránových konstrukcí a výpočet střihových vzorů Střihové vzory pro membránové pláště a lanové prvky Ideální plyn ve statice Hledání tvaru (form-finding) v programu RFEM

Více článků z databáze znalostí

Screenshots a příklady použití | Membránové a textilní konstrukce

Vnitřní síly v lanech po výpočtu RF-FORM-FINDING

Stanová konstrukce před a po form -findingu v RFEMu

Form-finding pro membránovou a ocelovou konstrukci

Síť konečných prvků po nalezení tvaru

Obrysové linie po nalezení tvaru pro zastřešující skupinu

Hala s membránovou střechou

Skupina stanů - zobrazení obrysových linií v programu RFEM

Stanové konstrukce na mezinárodním letišti v Denveru

Tahové síly v lanech a obrysy po form-findingu v programu RFEM

Střešní membránová konstrukce

Obrysové linie nalezené pomocí RF-FORM-FINDING

Kabelová síť

Membránová konstrukce před a po form -findingu v RFEMu

Stanová konstrukce

Zohlednění zatížení plynem u pneumatického polštáře

Řez pneumatickým polštářem pomocí ořezávací roviny

Stanová střecha

Deformovaná síť konečných prvků po nalezení tvaru

Deformovaná síť konečných prvků

Zobrazení střihových vzorů v modelu RFEM

Další funkce programů

Fóliový polštář při zvolení materiálového modelu Izotropní plastický 2D/3D

Zohlednění nelineárních materiálových vlastností u membrán

V programu RFEM máme možnost propojit plochy s tuhostí typu „Membrána“ a „Membrána - ortotropní“ s materiálovým modelem „Izotropní nelineární elastický 2D/3D“ a „Izotropní plastický 2D/3D“ (zapotřebí je přídavný modul RF-MAT NL).

Tato funkce umožňuje modelovat například nelineární deformační chování ETFE fólií.

Automatické stanovení počtu přírůstků zatížení Znázornění topologie na přetvořené konstrukci RF-FORM-FINDING | Vstupní data
