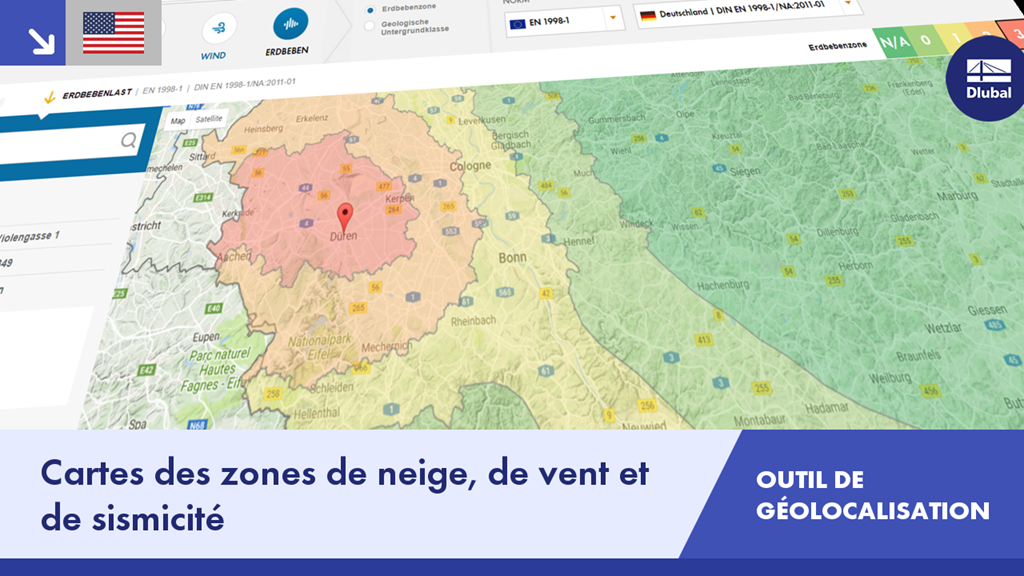

Outil de géolocalisation Dlubal : Cartes des zones de neige, de vent et de sismicité

Name: Outil de géolocalisation Dlubal : Cartes des zones de neige, de vent et de sismicité
Uploaded: 2019-02-25T00:00:00+01:00

Consultez les charges de neige, de vent et de sismicité du lieu de réalisation de votre projet à l'aide de Google Maps.

Notre outil de géolocalisation en ligne disponible sur la page Zones de neige, de vent et de sismicité contient les cartes des zones de neige, de vent et de sismicité de la France selon l'Eurocode ainsi que d'autres normes internationales et les cartes de nombreux pays du monde entier.

Eurocode 1
