[FR] FAQ 000399 | Quelle est la différence entre les efforts internes de base, ...

Question :

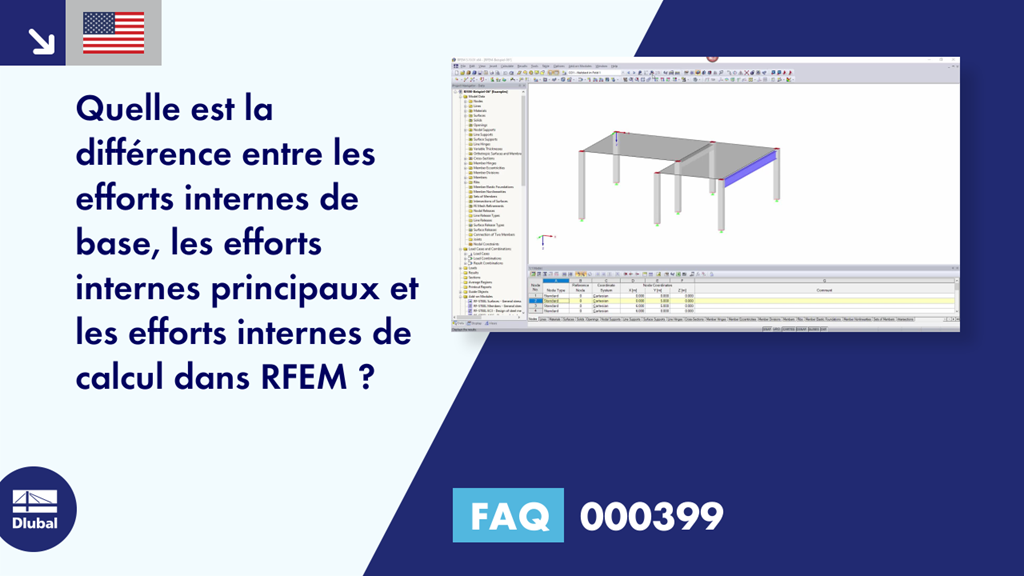

Quelle est la différence entre les efforts internes de base, les efforts internes principaux et les efforts internes de calcul dans RFEM ?

Réponse :
Efforts internes de base
Il s’agit des efforts internes d’une surface liés au système de coordonnées local (x, y, z) de la surface. Les axes x et y se trouvent sur la surface, l’axe z est perpendiculaire à la surface. Le moment fléchissant mx, par exemple, représente le moment fléchissant qui génère les contraintes de flexion en direction x (pas autour de l’axe x !).

Efforts internes principaux
Il s’agit des efforts internes liés aux axes principaux (1,2,3) de la surface. Les efforts internes dans la direction de l’axe 1 représentent les valeurs maximales. L’angle entre l’axe de surface x et l’axe 1 est affiché comme αb pour les moments fléchissants.

Efforts internes de calcul
Ces efforts internes sont nécessaires à la vérification du béton armé. + et - indiquent les côtés positif et négatif de la surface.

Les efforts internes dans les surfaces sont décrits en détail dans le manuel de RFEM.



;
