Question :

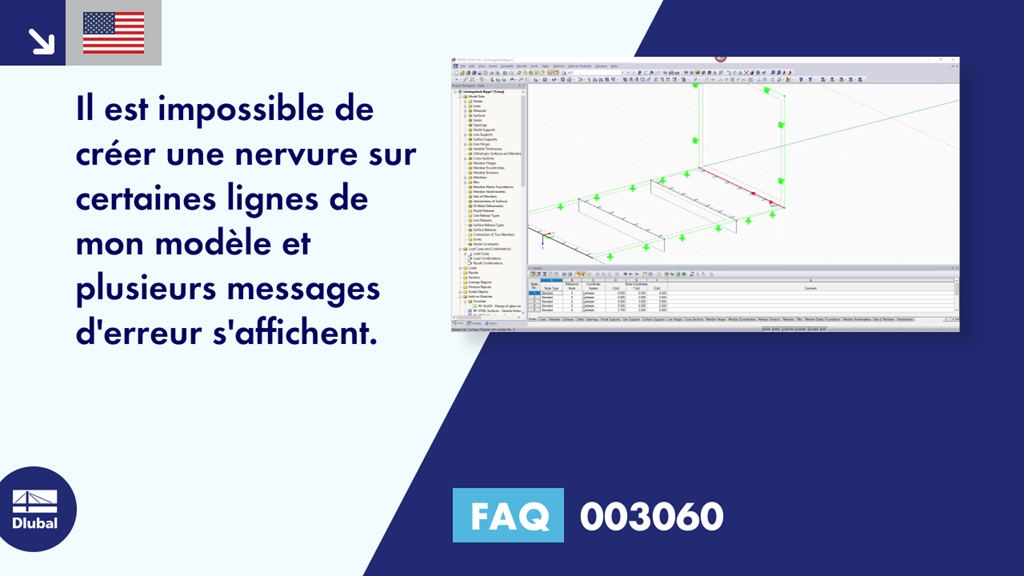

Il est impossible de créer une nervure sur certaines lignes de mon modèle et plusieurs messages d'erreur s'affichent.
Réponse :
Les plafonds ou les voiles sont généralement reliés les uns aux autres de manière articulée afin que les moments de la dalle de plancher ne soient pas transférés dans les voiles. Si une articulation linéique et une retombée (nervure) sont assignées à la même ligne, la surface à laquelle l'articulation linéique a été assignée joue un rôle important.
Solution
L'articulation linéique doit être assignée au voile car la nervure est généralement assignée à la dalle de plancher (voir la Figure 01). Sinon, un message d'erreur apparaît (voir la Figure 02) et vous devez interrompre la création de la nervure.
Il en va de même pour les articulations linéiques sur les bords de dalle libres. RFEM affiche également un message d'erreur lors de la création de la nervure (voir les Figures 03 et 04) si une libération linéique a été créée par erreur.
