Question :

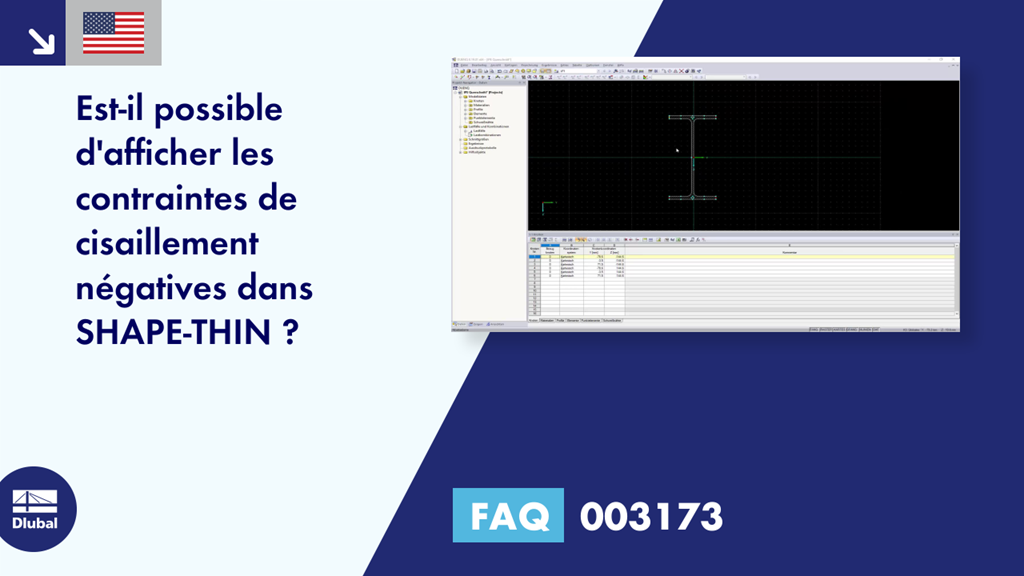

Est-il possible d'afficher les contraintes de cisaillement négatives dans SHAPE-THIN ?
Réponse :
Seules les valeurs absolues des contraintes de cisaillement sont affichées graphiquement. Dans le tableau de résultats de SHAPE-THIN, vous pouvez également afficher les valeurs de chaque composant. Ces valeurs sont ensuite affichées le signe algébrique correspondant.
