Question :

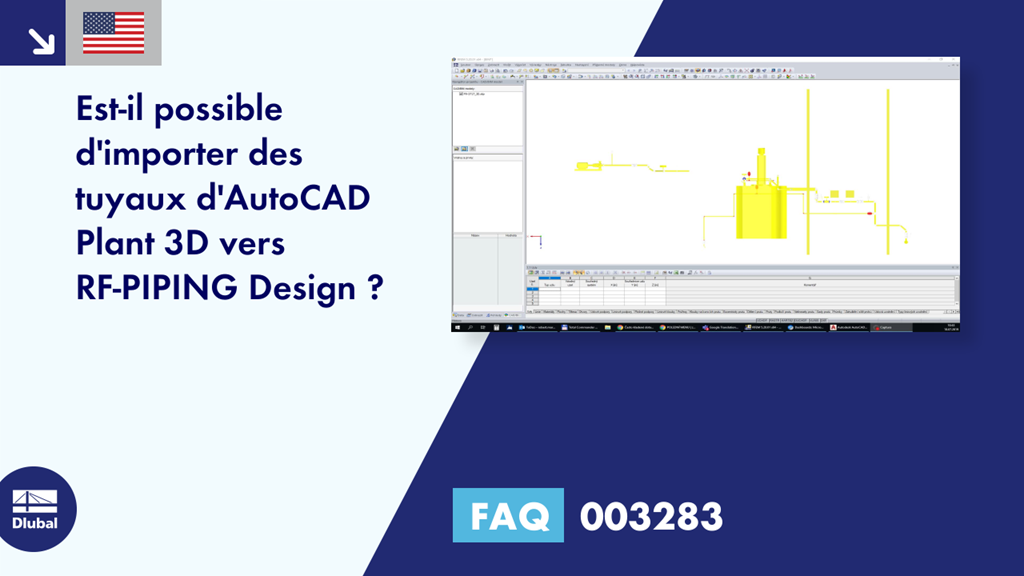

Est-il possible d'importer des tuyaux d'AutoCAD Plant 3D vers RF-PIPING Design?
Réponse :
Les fichiers d'AutoCAD Plant 3D peuvent être transférés vers RFEM à l'aide de la fonction modèle CAO/BIM. Les formats STEP (* .stp, * .step), IGES (* .igs, * .iges) ou * ifc sont disponibles ; le modèle est chargé comme base pour créer le tuyau dans RF-PIPING Design.
